带电源位的十六驱动器安装机架结构

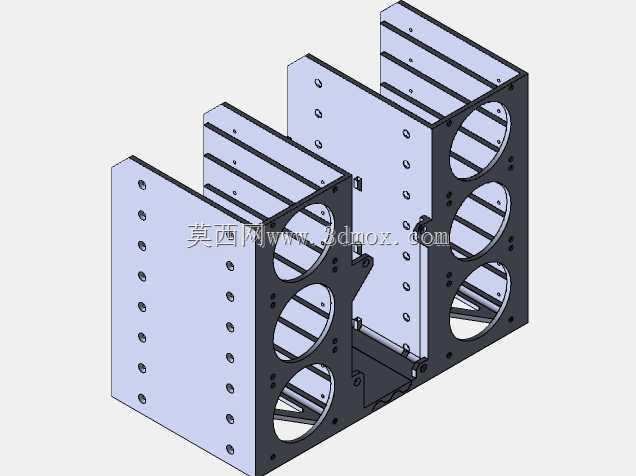

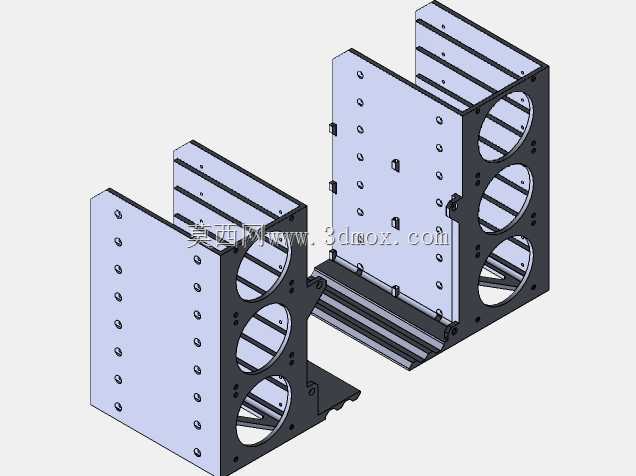

这款机架主要面向多轴运动控制场景下的驱动器集中安装需求，常见于桌面级数控设备、多轴3D打印集群、小型自动化实验平台的电控系统搭建环节，解决多台驱动器零散安装带来的布线混乱、散热不均、维护排查困难的实际痛点，为电控核心部件提供规整的安装载体。机架采用双侧对称塔式布局，整体为框架式拼接结构，两侧安装塔位各自预留8个驱动器安装槽位，总计可容纳16台标准尺寸的驱动器安装固定，槽位间距按照常规步进、伺服驱动器的安装孔位标准预留，同时留出足够的接线插拔空间，避免驱动器之间过于挤压导致接线端子受力损坏。每侧塔位的侧壁预留了3个80mm规格的风扇安装位，安装后可形成贯穿式风冷通道，直接对驱动器的散热鳍片区域送风，在多台驱动器满负载持续运行的工况下，能够快速带走设备工作产生的积热，避免高温触发驱动器过温保护，提升长时间运行的稳定性。两侧塔位之间预留了标准ATX尺寸的电源安装空间，可直接固定常规规格的开关电源，无需额外设计电源安装支架，让电源与驱动器的走线距离大幅缩短，减少大电流供电线路的压降损耗，同时让整体电控结构更加紧凑，减少电控部分占用的设备整体空间。设计过程中充分考虑了安装维护的便利性，机架的拼接部位采用定位孔加紧固件的组合方式，组装时无需复杂工装即可快速对齐拼接，各安装面的平面度公差控制在合理范围，避免驱动器安装后出现受力变形的情况。安装边界方面，机架整体宽度适配常规电控柜的内部安装尺寸，底部预留了与设备主体框架连接的固定孔位，可直接通过螺栓固定在设备型材框架上，侧面预留的走线缺口方便供电线、信号线的规整排布，同时机架结构针对增材制造工艺做了适配优化，壁厚、支撑结构都做了针对性调整，可直接通过桌面级3D打印设备制作成型，满足小批量定制、快速迭代验证的使用需求，无需开模即可快速获得可用的安装结构，大幅缩短定制电控机架的制作周期。
