贴片式蜂鸣器电子元器件结构设计

这款贴片式蜂鸣器是面向高密度电子组装场景开发的电声提示器件，广泛应用在消费电子、工业控制板卡、车载电子模块、智能穿戴设备、物联网终端等产品中，承担操作反馈提示、故障报警、状态提醒、交互音效输出的核心功能，是各类需要简易声讯反馈的电子系统中不可或缺的基础元器件。

从实际使用场景来看，这类贴片封装的蜂鸣器完美适配SMT回流焊生产工艺，无需人工插件焊接，能够大幅提升PCBA组装的生产效率，同时规避插件元件带来的板面占用空间大、焊接一致性差的问题，尤其适合内部空间紧凑的小型化电子设备使用。在日常运行中，它可以在设备接收到操作指令时发出短促提示音，在设备出现过流、过压、通讯异常等故障时发出持续报警声，也可在低功耗物联网设备中作为唤醒提示、低电量提醒的发声单元，适配3-5V的常规电路驱动电压，发声清晰稳定，功耗控制在贴片元器件的适配范围内，不会给整机供电带来额外负担。

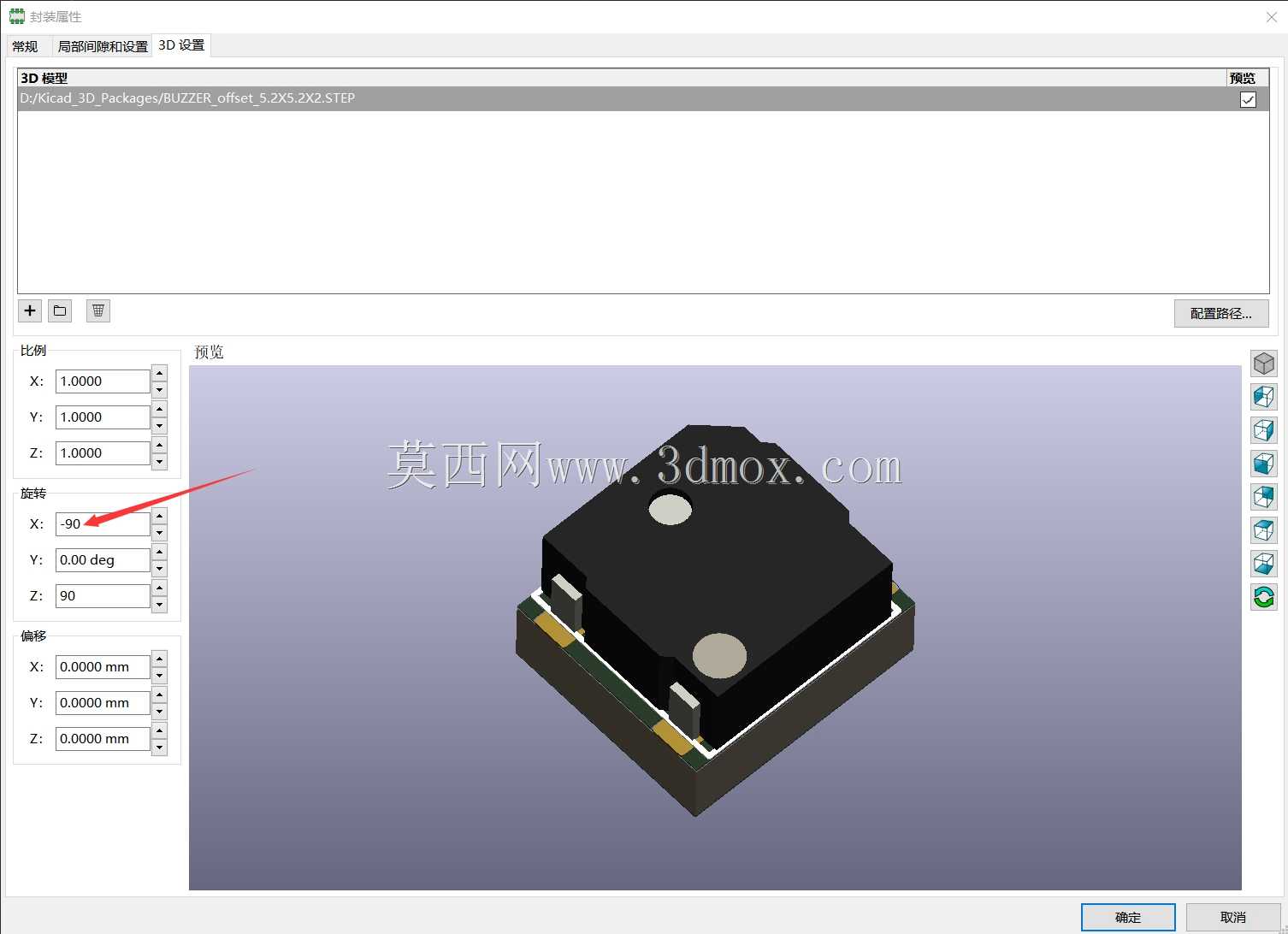

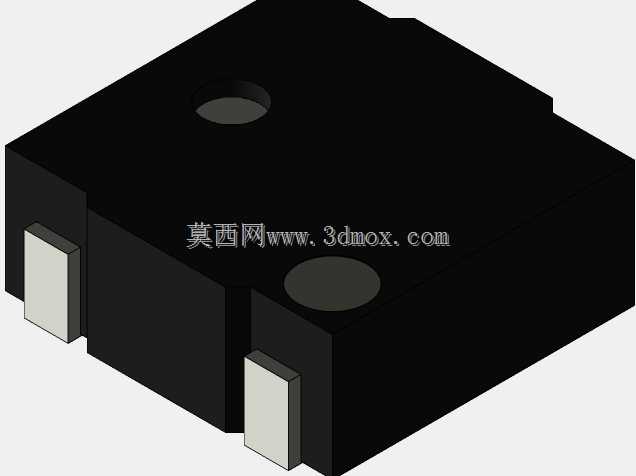

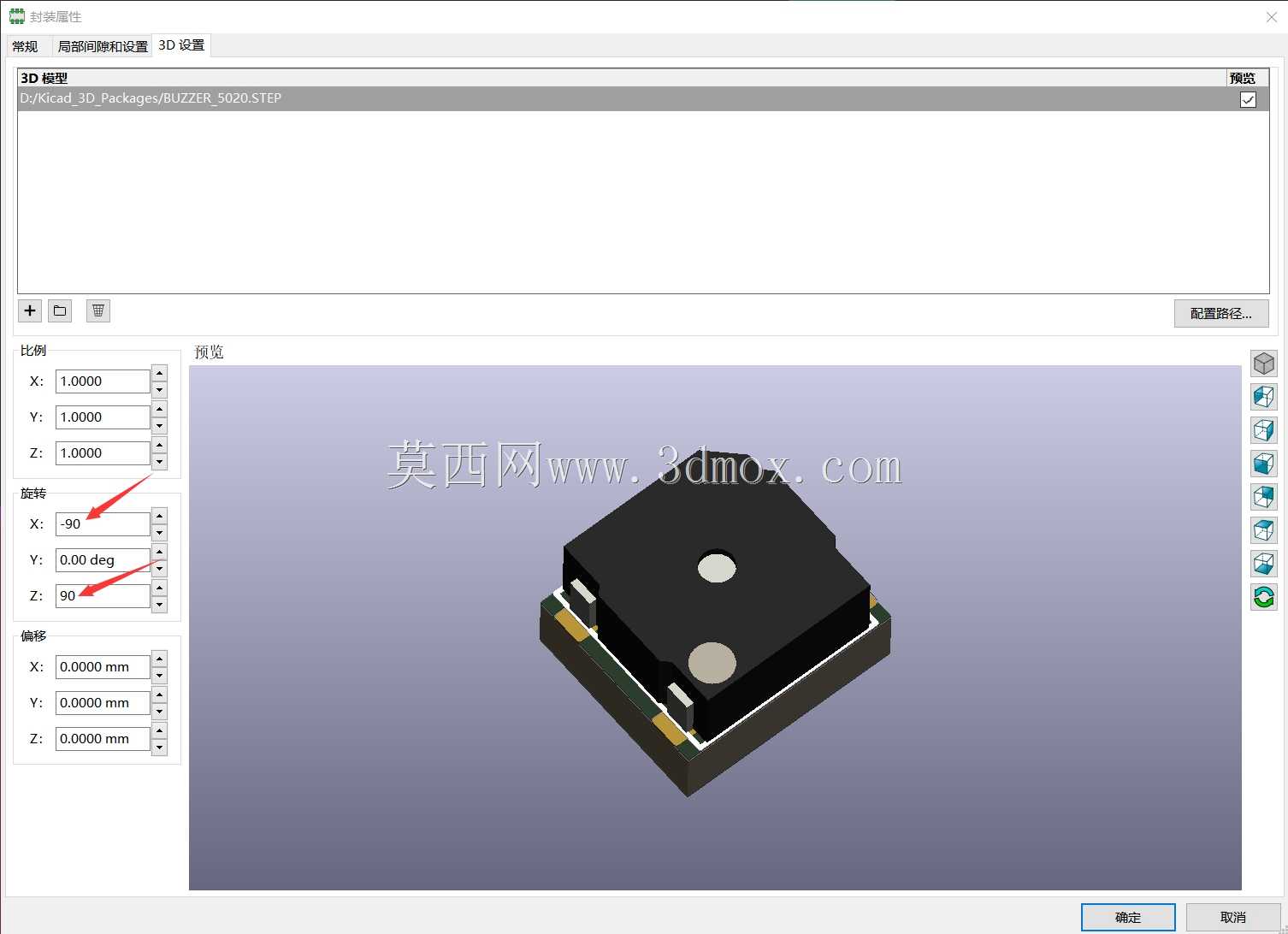

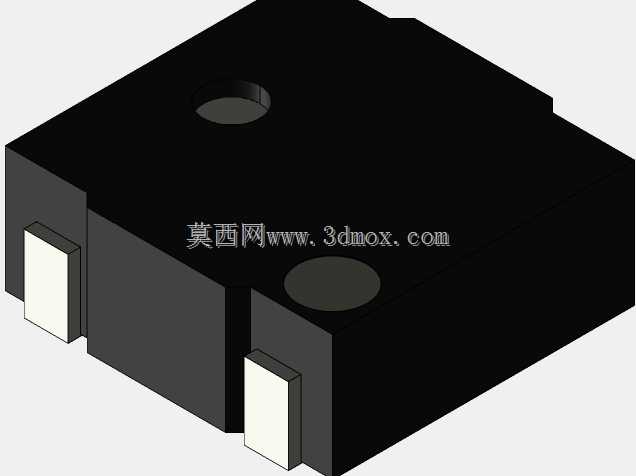

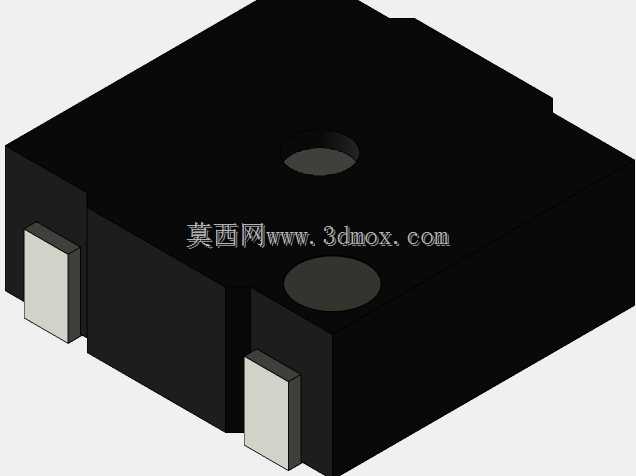

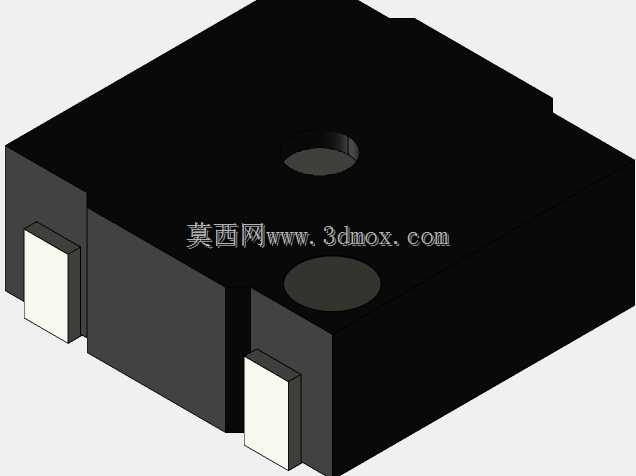

在产品设计思路上，这款蜂鸣器采用方块式贴片封装结构，整体外形规整无突出异形结构，两个侧置的焊端对称分布在本体两侧，焊端尺寸经过精准校核，既能够保证回流焊过程中焊锡的浸润面积充足，形成可靠的焊点连接，又能避免焊端间距过小引发的连锡短路问题。本体顶部预留的两个圆形结构，分别对应内部发声腔体的调音孔与定位标识，调音孔的孔径经过反复调试，能够在保证发声效率的同时，阻挡焊接过程中助焊剂蒸汽、外界灰尘进入腔体内部，避免音膜被污染导致的发声失真、音量下降问题。

外形尺寸与安装边界方面，这款蜂鸣器本体长宽尺寸为5.2mm×5.2mm，整体厚度仅2.0mm，属于超薄型贴片元件，安装时仅需要在PCB板上预留对应尺寸的焊盘即可，不需要在板上开设开孔，对PCB的结构设计要求极低，能够适配厚度有限的超薄型电子产品。器件本体的边角做了微小的倒角处理，在SMT贴装过程中可以避免吸嘴取料时出现打滑、偏位的问题，提升贴装良率；焊端的镀层采用常规电子元件的锡铅合金镀层，兼容无铅与有铅焊接工艺，焊接温度曲线适配常规的回流焊参数，不会出现本体受热变形、内部结构损坏的问题。器件整体的高度控制精准，安装后不会和周边的贴片电容、电阻、芯片等元件产生空间干涉，在高密度布板的场景下也能灵活布局，不需要为蜂鸣器预留额外的避让空间。
