实体套圈径向滚针轴承结构设计

该滚针轴承结构主要面向径向安装空间受限的重载传动场景，广泛适配于机床主轴输出端、汽车变速箱换挡机构、工程机械液压泵内置传动位、工业机器人关节铰接点等对径向尺寸有严格约束的传动部位，核心作用是在极小的径向安装空间内，为旋转轴与安装座之间提供高精度的滚动支撑，大幅降低轴系运转过程中的摩擦阻力，同时承受恒定或交变的径向载荷，保障轴系长期运转的同轴度与稳定性。

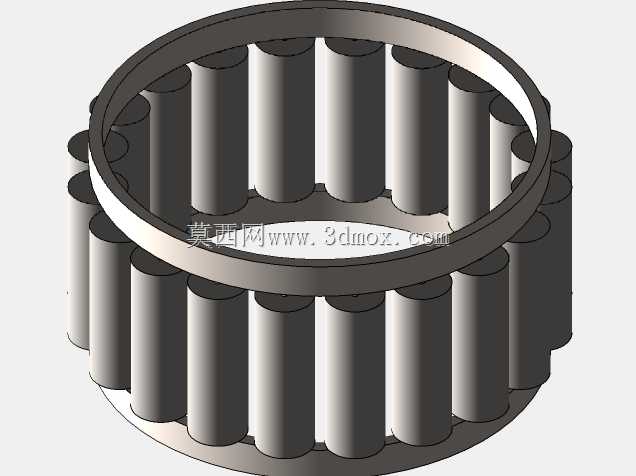

从功能特性来看，这款滚针轴承采用满装滚针的结构设计，没有额外的保持架分隔滚针，能够在相同的套圈外径尺寸下，排布更多数量的细长滚针，相比同内径尺寸的常规球轴承或者短圆柱滚子轴承，径向承载能力可提升40%以上，同时滚针与套圈滚道的线接触形式，让轴承在承受冲击载荷时具备更好的应力分散能力，不会因为瞬时重载出现接触应力集中导致的滚道压痕、滚针碎裂问题。轴承采用双挡边实体外圈搭配双挡边内圈的结构，滚针被完全约束在内外圈的滚道空间内，既可以避免运转过程中滚针发生轴向窜动脱落，也能承受一定程度的瞬时轴向限位载荷，不需要额外加装轴向定位挡圈，进一步压缩安装所需的轴向空间。

设计过程中，首先明确了小空间重载的核心需求，将滚针的长径比控制在合理区间，既保证滚针有足够的接触长度分散载荷，也避免长径比过大导致滚针运转时出现偏斜卡滞；内外圈的滚道表面设计了均匀的硬化层深度，滚道粗糙度控制在适配润滑膜形成的区间，既保证滚道的耐磨性能，也能让润滑脂在滚道与滚针之间形成稳定的油膜，降低长期运转的磨损量。安装边界方面，该轴承的内外圈均为薄壁实体结构，安装时不需要额外加工配套的衬套，可直接将外圈压入安装座的基准孔内，内圈与旋转轴采用过渡配合即可完成装配，轴承的端面与安装座、轴肩的贴合面设计了精准的垂直度公差，装配后不需要反复调整同轴度，就能保证轴系的旋转精度；轴承的整体径向厚度远小于同规格的其他类型轴承，能够让配套设备的整体结构更加紧凑，有效降低设备的整体体积与重量。
