槽轮式间歇传动机构结构设计

这款槽轮式间歇传动机构，是经典的间歇步进传动结构，广泛应用在多工位自动化转台、包装机械送料工位、电影胶片卷片机构、轻工机械分度进给、自动生产线工位切换等需要周期性间歇转位的场景中，能够将主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，实现精准的定角度分度输出，满足工位切换、步进送料、周期动作切换的实际传动需求。

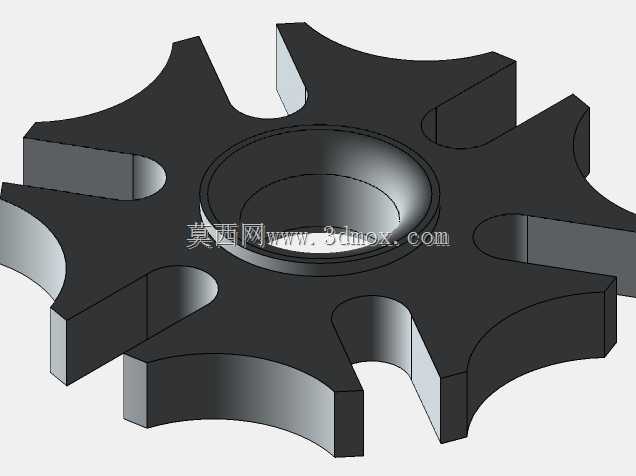

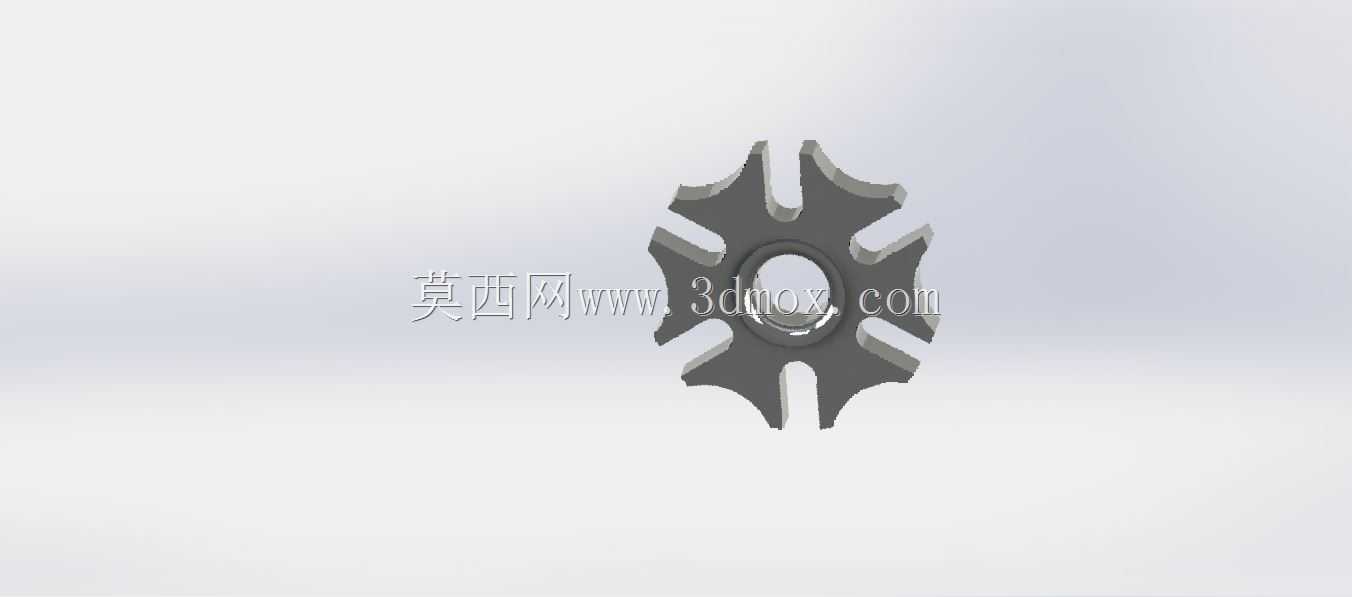

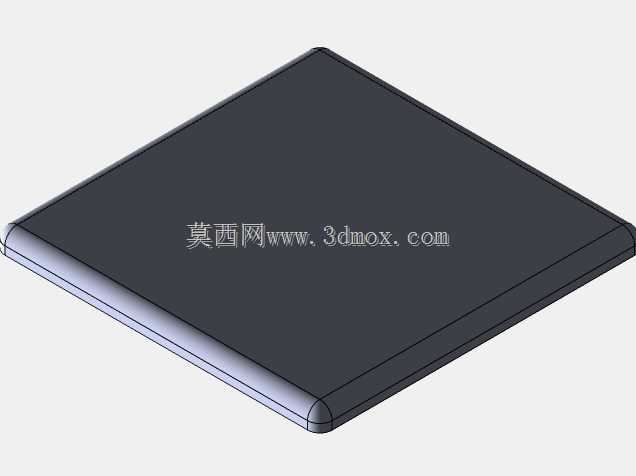

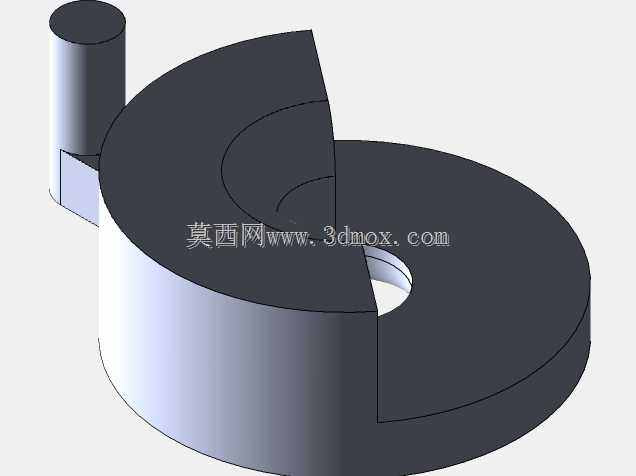

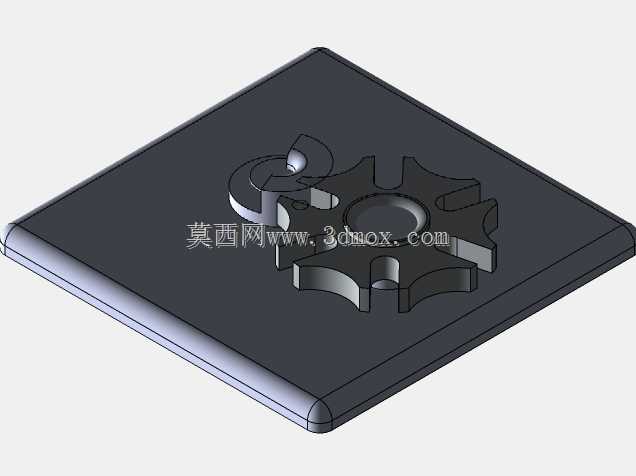

整套机构采用平板式集成安装结构，所有传动部件都集成在一块带圆角的方形安装基板上，安装基板边缘做了圆弧过渡处理，既避免安装调试过程中锐边划伤操作人员，也能适配多数设备内部的安装舱位边界，安装孔位可根据实际设备安装需求在基板边角区域灵活布设，不会干涉内部传动部件的运动轨迹。主动拨盘部件集成了圆柱锁止弧与驱动拨销，锁止弧与槽轮的凹弧面精准贴合，在槽轮停歇阶段能够完全锁止槽轮的转动自由度，避免槽轮受外力扰动出现偏移，保证停歇工位的定位精度；驱动拨销采用圆柱结构，在进入槽轮径向导槽时能够平滑切入，减少刚性冲击，降低传动过程中的振动与噪音。从动槽轮采用六槽对称结构设计，每次拨销驱动可带动槽轮完成60度的定角度转位，可适配六工位的自动化作业需求，槽轮的径向导槽做了等宽设计，与拨销的配合间隙控制在合理范围内，既保证传动过程无卡滞，也能控制传动回差在允许区间内，保障分度精度。

设计过程中重点优化了拨销进入导槽的切入角度，让拨销进入导槽瞬间的线速度方向与导槽中心线方向尽可能重合，大幅降低切入瞬间的刚性冲击，提升机构高速运转下的平稳性；锁止弧的配合面做了贴合度优化，锁止状态下无松动间隙，停歇定位可靠。整套机构结构紧凑，没有冗余的外置部件，所有运动部件的运动轨迹都在基板平面范围内，安装时只需固定基板即可完成整套机构的装配，不需要额外调整部件间的相对位置，适配性强，既可以作为独立的分度模块集成到各类自动化设备中，也可以作为教学演示模型直观展示间歇传动的工作原理，帮助理解机械间歇运动的实现逻辑。机构运转过程中，主动拨盘连续旋转，拨销进入槽轮导槽时带动槽轮转位，拨销脱离导槽后锁止弧卡入槽轮凹位，槽轮保持静止锁止状态，直到拨销再次进入下一个导槽，循环完成间歇转位动作，传动过程平稳可靠，定位精度稳定，维护成本低，适合长期连续运转的工业作业场景。
