高精度紧凑型气动回转执行机构结构设计

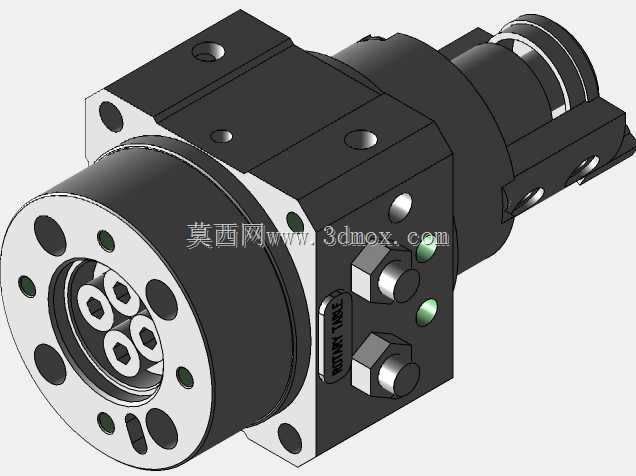

这款气动回转执行机构是自动化生产线中实现工位回转、工件转位、夹具换向动作的核心气动执行元件，广泛应用于电子元器件组装线的工位转序、轻工包装设备的袋口换向、五金加工上下料机械手的末端姿态调整、检测设备的工件多面旋转检测等场景，可替代传统电机搭配减速机的回转方案，凭借气动驱动的快速响应特性，适配短节拍、高频次的往复回转作业需求，在洁净车间、常规工业生产环境中都能稳定运行，无需复杂的电控布线即可完成角度回转的动作输出。从功能特性来看，该机构集成了角度限位、气路接口、负载安装法兰于一体，前端带定位孔的法兰面可直接安装气动手指、真空吸盘座、小型工装夹具等末端执行件，本体侧面预留的两组气路接口可直接对接工厂常规压缩空气管路，通过两侧气路的压差驱动内部回转结构输出定角度的旋转动作，本体上设置的调节部件可对回转角度进行微调，适配不同工位的转角需求，避免额外加装限位块带来的安装空间浪费。设计思路上，整体采用方块式本体搭配前端圆形输出法兰的布局，本体侧面的安装孔位采用标准孔距设计，可直接固定在型材支架、设备立板、机械手末端法兰上，无需额外加工过渡安装板；内部采用间隙密封搭配耐磨环的结构，降低回转过程中的摩擦阻力，同时减少压缩空气的内泄漏，保证输出扭矩的稳定性；输出端采用多孔位的法兰设计，可适配不同规格的末端执行件安装，覆盖多数轻载回转的负载安装需求。从安装边界来看，本体的方块结构保证了安装时的定位基准，侧面的安装沉孔可从外侧直接穿入螺栓完成固定，安装时需预留出气路接头的插拔空间，以及前端输出法兰的回转避让空间，避免周边管线、结构件干涉回转动作；输出法兰的端面跳动、径向跳动都控制在工业自动化作业的常规精度范围内，可满足贴装、检测、上下料等场景的精度要求，整体紧凑的结构尺寸可在狭小的设备内部空间完成安装，适配紧凑型自动化设备的布局需求，相比同扭矩的电动回转台，整体体积更小、响应速度更快、维护成本更低，适合大批量部署在标准化的自动化工位中。
