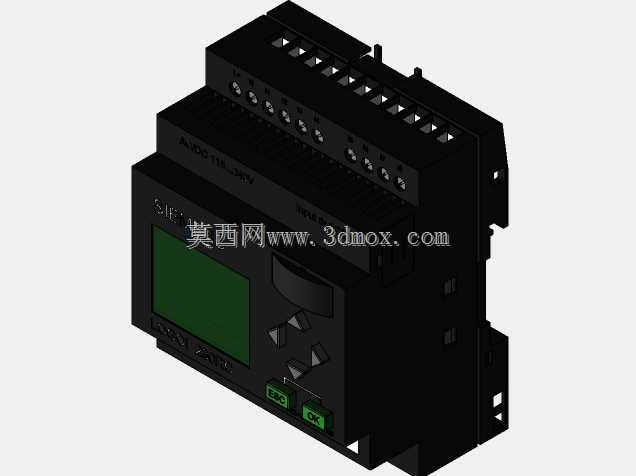

西门子RC230系列逻辑控制模块结构设计

这款逻辑控制模块是面向小型自动化场景打造的紧凑型控制单元，在民用与小型工业控制场景中有着极高的适配性，常见于小型给排水泵站控制、商用空调机组逻辑联锁、小型输送线启停控制、景观照明时序控制、农业大棚通风卷帘控制等场景，能够替代传统的继电器组合回路，大幅缩减控制柜内的布线复杂度，降低后期运维的故障排查难度。从实际用途来看，它集成了逻辑运算、时序控制、计数、模拟量采集等基础控制功能，无需搭配复杂的大型PLC系统即可完成独立的小型控制任务，既可以作为独立控制核心运行，也可以作为大型控制系统的分布式从站节点，完成局部设备的信号采集与输出驱动，适配AC220V供电场景，能够直接对接常见的工业现场传感器与执行器，省去额外的电源转换模块。在功能特性上，模块正面集成了带背光的单色显示屏与实体操作按键，无需外接编程器即可在现场完成参数调整、逻辑查看与故障诊断，正面的绿色状态指示灯可以直观反馈输入输出通道的通断状态、设备运行模式与故障告警信息，接线端子采用带标识的栅栏式设计，每个通道的功能编号清晰印刻在端子旁，能够避免现场接线时的错接漏接问题，模块自带的通讯接口可以完成程序上传下载与多设备组网，满足小型系统的联动控制需求。从设计思路来看，整体采用一体化紧凑结构，将电源回路、输入采集回路、逻辑运算单元、输出驱动回路、人机交互单元全部集成在单块壳体内部，摒弃了传统模块化PLC的拼接结构，进一步压缩了设备的整体体积，壳体采用阻燃ABS工程塑料注塑成型，表面做了细磨砂处理，既能够提升握持安装时的摩擦力，也可以避免日常使用中的划痕积灰，散热结构采用壳体侧面的格栅式通风槽，配合内部电路板的合理布局，能够在自然对流条件下满足长时间满负荷运行的散热需求，无需额外加装散热风扇，降低了设备的故障点。在外形尺寸与安装边界上，这款模块采用标准DIN导轨安装结构，背部自带弹性卡扣，能够直接卡装在控制柜内的标准35mm导轨上，无需额外打孔固定，整体宽度适配小型控制柜的安装空间，上下排接线端子预留了足够的接线操作空间，即使搭配多股冷压端子也能顺利完成接线操作，安装后模块正面与柜门板之间预留足够的操作间隙，无需拆卸模块即可完成现场的按键操作与接线调整，模块的安装深度适配常规厚度的小型控制柜，不会出现柜门无法闭合的问题，接线端子的排布间距符合低压电气安装的安全间隙要求，不同电位的端子之间设置了隔离筋，能够避免接线毛刺引发的短路风险。
