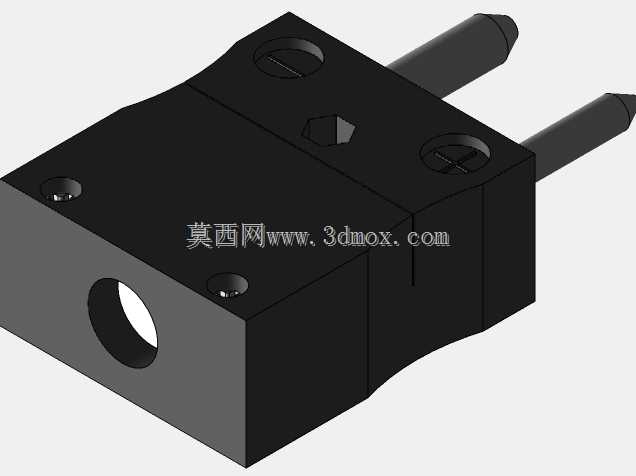

工业测温用快插式热电偶连接接头结构

这款热电偶连接器是工业温度检测场景下的专用接插部件，主要应用在工业炉温监测、设备热态测试、生产线温度巡检、实验室测温校准等场景中，作为热电偶测温探头与信号传输线缆、温度采集模块之间的快速连接载体，解决传统热电偶接线时剥线、拧接、绝缘包裹的繁琐操作问题，实现测温回路的快速插拔与可靠连通，大幅提升现场测温作业的布线效率，同时减少接线失误带来的测温误差。从实际使用功能来看，这款连接器采用公母对插的适配结构，插针与热电偶的极性一一对应，能够避免反接导致的温度信号反向问题，接触件采用适配热电偶分度号的补偿材质，能够最大程度降低接触位置的热电势偏移，保证温度信号传输的准确性；外壳采用高强度耐温工程塑料材质，能够适应工业现场常见的高温、油污、粉尘环境，避免外力磕碰、介质侵蚀导致的连接失效，壳体上的紧固螺丝结构可以在插合完成后锁紧对接部位，防止设备运行过程中的振动导致接插件松脱，侧面的进线孔可以适配不同线径的热电偶补偿导线，进线位置可做密封处理，阻挡粉尘与水汽进入连接腔体内部。在设计思路上，这款连接器优先考虑现场操作的便捷性，整体采用方正的块式外形，没有多余的突出结构，方便操作人员在狭小的设备接线空间内完成插拔操作，外壳上的定位结构能够保证插合时的对位准确性，避免盲插时插针弯折损坏；安装边界方面，连接器整体外形紧凑，本体长度适配常规工业接线盒的安装空间，两个插针的中心距符合通用热电偶连接器的行业适配尺寸，能够和同规格的母座实现完全互换，壳体上的安装孔位可以配合螺丝将连接器固定在设备面板、接线支架上，不需要额外制作定制安装支架，进线端的孔径预留了足够的线缆弯曲空间，避免补偿导线过度弯折导致线芯断裂。在实际工业应用中，这类连接器可以大幅缩短测温系统的布线与维护时间，在需要频繁更换测温探头的测试场景中，不需要重新接线即可完成探头更换，同时稳定的接触性能能够长期保证测温信号的可靠传输，减少因连接故障导致的温度监测失效问题，适配从常温到数百摄氏度的工业测温环境，是接触式温度检测系统中不可或缺的基础连接配件。
