法兰安装式IEC电源输入插座连接器结构

　　这类IEC插座连接器是工业电气设备、通讯机柜、测试仪器、工控终端上最常用的交流电源输入接口部件，日常做设备结构布局时，这类接插件的安装位往往是电源仓布局的核心基准点之一，很多刚入行的结构工程师容易忽略接插件的插合安全间隙、接线端爬电距离，最后做安规测试时反复整改壳体结构，反而耽误整体项目进度。从实际使用场景来看，这类带法兰安装结构的插座，主要用在需要频繁插拔电源线、设备外壳有一定厚度、对接口固定强度有要求的场合，比如台式工业测试仪器的后侧电源输入位、通讯基站机柜的内置电源模块输入侧、小型自动化设备的主控箱电源入口，相比卡扣式安装的同规格插座，法兰带安装孔的结构能承受更大的插拔力，不会因为多次插拔出现插座松脱、内部接线扯断的问题。

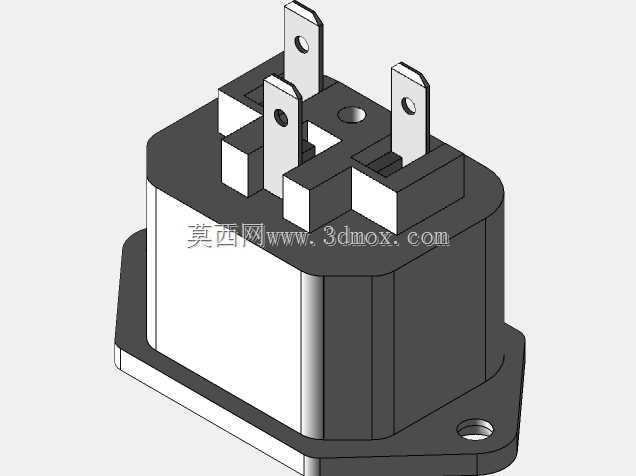

　　从功能特性上看，这款三芯结构的插座对应常规交流市电的火线、零线、接地极设计，插片的排布完全符合IEC相关接插件标准，插片根部做了台阶限位结构，插头插合到位后台阶面会和插头端面贴合，避免插片过度插入导致内部导电件变形，同时插片的厚度和宽度匹配标准插头的夹持力，既不会出现插接过松接触不良发热的问题，也不会因为插拔阻力过大导致用户操作困难。设计思路上，这款插座的主体绝缘部分采用了高低阶的结构设计，插片所在的凸台结构刚好可以嵌入设备壳体的开孔内，法兰面贴合在壳体内壁或者外壁，通过两个法兰安装孔用螺丝完成固定，这种嵌入式的凸台设计一方面可以遮挡壳体开孔的加工公差，避免开孔边缘的毛刺外露影响外观，另一方面也能在插合时起到导向作用，

　　插头插入时先顺着凸台的外轮廓对准，再接触到内部插片，减少插片受侧向力弯折的概率。从安装边界尺寸来看，做壳体开孔设计时，需要匹配插座凸台的外轮廓尺寸预留单边0.2mm左右的装配间隙，法兰面的贴合区域要避开壳体内部的加强筋、走线槽结构，安装孔的中心距要严格匹配插座法兰的孔位尺寸，避免装配时出现螺丝锁付歪斜的问题；插座尾部的接线端要预留至少15mm的接线空间，方便导线压接端子后完成接线，同时接线端和周边金属结构件之间要预留足够的爬电距离，满足电气安规的绝缘要求。另外在结构细节上，插座的绝缘壳体采用了耐温阻燃的工程塑料材质，能承受正常工作时导电件的温升，不会因为长期发热出现壳体变形、绝缘性能下降的问题，插片表面做了镀镍处理，

　　既能防止氧化降低接触电阻，也能提升插片的耐磨性能，延长插拔使用寿命。实际做三维建模的时候，要特别注意插片的角度和位置公差，因为这类标准件的插片位置如果建模偏差超过0.3mm，实际生产装配后就可能出现和标准插头无法插合的问题，同时法兰安装孔的位置要和插片的相对位置做公差约束，避免因为安装孔位偏差导致插座装歪，影响插头插拔的顺畅度。在设备整体布局时，这类插座的安装位置要尽量远离设备的散热出风口，避免长期被热风直吹加速绝缘件老化，同时也要避开设备的操作面，防止日常操作时误碰电源线导致连接中断，插座周边不要布置尖锐的结构件，防止电源线弯折时被尖锐边缘割破绝缘层引发安全隐患。
