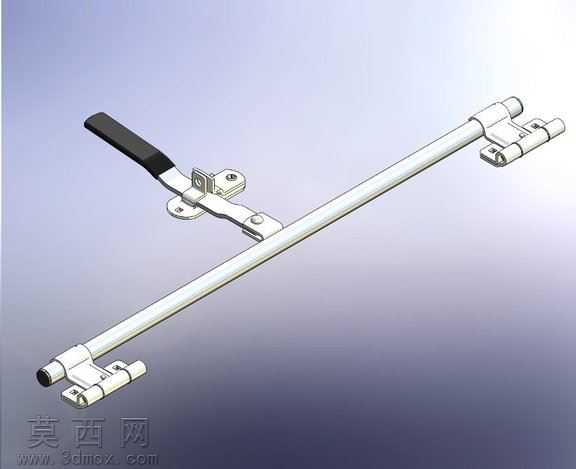

36寸拖车酒吧锁搭扣套件三维结构设计

本作品为标准拖车酒吧锁搭扣套件的三维建模设计，适配36英寸规格的句柄与搭扣组合结构，整体建模过程严格遵循机械五金件的实际生产尺寸规范，在SolidWorks软件中完成全参数化建模，确保各部件的装配公差符合行业通用标准。建模阶段首先拆分整体结构为操作手柄、锁杆主体、两端铰接搭扣座、锁紧卡扣四个核心模块，每个模块单独绘制草图后通过拉伸、切除、扫描等特征命令完成实体构建，其中操作手柄部分单独设计了防滑握持的包覆结构，还原实际产品的握持手感与外观形态。材质渲染阶段针对不同部件匹配对应材质属性：金属锁杆与铰接座采用抛光不锈钢材质，调整反射参数与粗糙度模拟金属表面的冷冽光泽与细微磨砂质感；操作手柄的握持部分采用黑色硬质橡胶材质，设置低反光、高粗糙度的材质参数，还原橡胶件的哑光防滑视觉效果；铰接部位的销轴、锁紧卡扣等小零件采用镀锌钢材质，微调金属色泽区分不同金属部件的工艺差异。结构设计上重点还原了该类锁具的锁紧联动逻辑：手柄扳动时带动锁杆产生轴向位移，驱动两端搭扣与配套锁座完成扣合锁紧，建模过程中完整保留了各铰接部位的转动间隙，确保模型可实现虚拟装配下的动作模拟，验证锁紧行程的合理性。整体设计思路围绕拖车配套锁具的实际使用场景展开，既保证外观形态与实物高度一致，也完整还原了内部的装配关系与运动逻辑，可用于产品展示、结构教学、配套拖车改装设计等场景，模型导出时保留了完整的特征树与装配约束关系，方便后续使用者根据需求调整尺寸参数、修改结构细节，适配不同规格的拖车箱体锁紧需求。
