工业搭扣式压紧锁定五金件结构设计

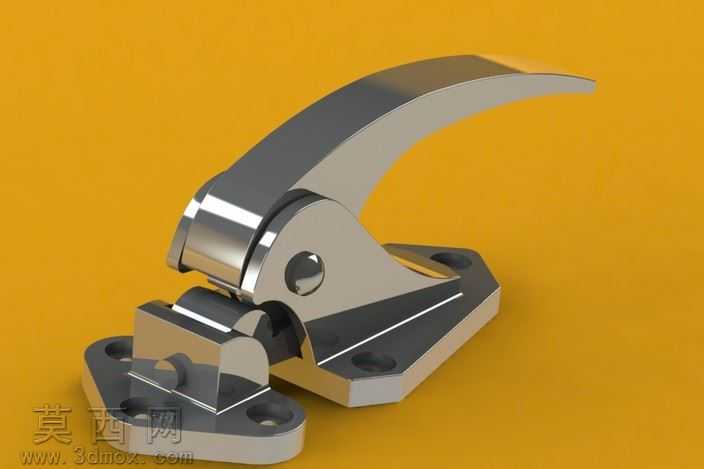

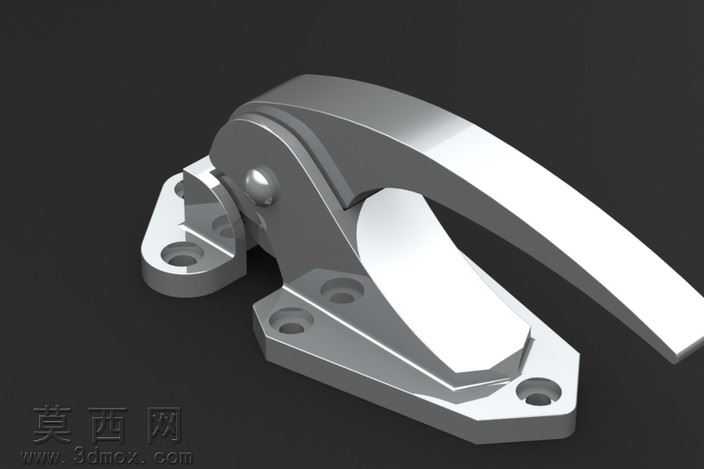

本作品为工业搭扣式压紧锁定五金件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先绘制底座安装板的二维草绘轮廓，通过拉伸凸台命令生成带沉头安装孔的基座主体，针对底座与锁钩配合的铰接位，采用同轴心配合约束完成销轴孔的特征定位，保证铰接结构的转动同轴度误差控制在建模精度允许范围内。锁柄部分采用样条曲线绘制符合人体工学的弧形握持轮廓，通过拉伸与圆角过渡命令处理棱边，避免尖锐应力集中点，同时在锁柄与锁钩的联动位置设计凸轮式压紧结构，通过曲面切除命令完成锁止接触面的精准拟合，保证锁闭状态下可提供稳定的预紧压紧力，避免受振动出现松脱问题。渲染阶段采用金属镀铬材质参数，调整材质的反射率与粗糙度数值，模拟真实五金件的抛光金属质感，场景采用暖黄色纯色背景，搭配三点布光方案，主光源从侧上方投射突出构件的轮廓立体感，辅助光源补全暗部细节避免结构阴影过黑，环境光提升整体画面的通透度，清晰呈现搭扣的铰接缝隙、安装孔位、压紧接触面等细节结构。设计过程中重点考量构件的实际使用场景，针对工业箱体、设备舱门等需要频繁启闭的使用需求，优化锁柄的力臂长度，降低启闭操作的按压力度，同时在两个安装底座上分别设计两个对称的沉头安装孔，适配标准紧固件的安装尺寸，保证安装后结构稳固；铰接位置的销轴与孔位采用间隙配合的建模参数，预留实际生产中的装配公差空间，锁止状态下锁钩与底座卡扣位的贴合面设计微小的过盈量，保证锁闭后无旷量晃动。整体建模过程遵循自上而下的设计逻辑，先完成整体装配关系的定位，再逐个拆分零件进行细节特征构建，所有零件的配合关系均经过干涉检查验证，不存在装配冲突问题，可直接用于后续的工程图导出、3D打印样件验证或者数控加工生产参考，材质与渲染效果也可用于产品宣传展示素材使用。
