碎片塑料手榴弹剖面结构三维设计

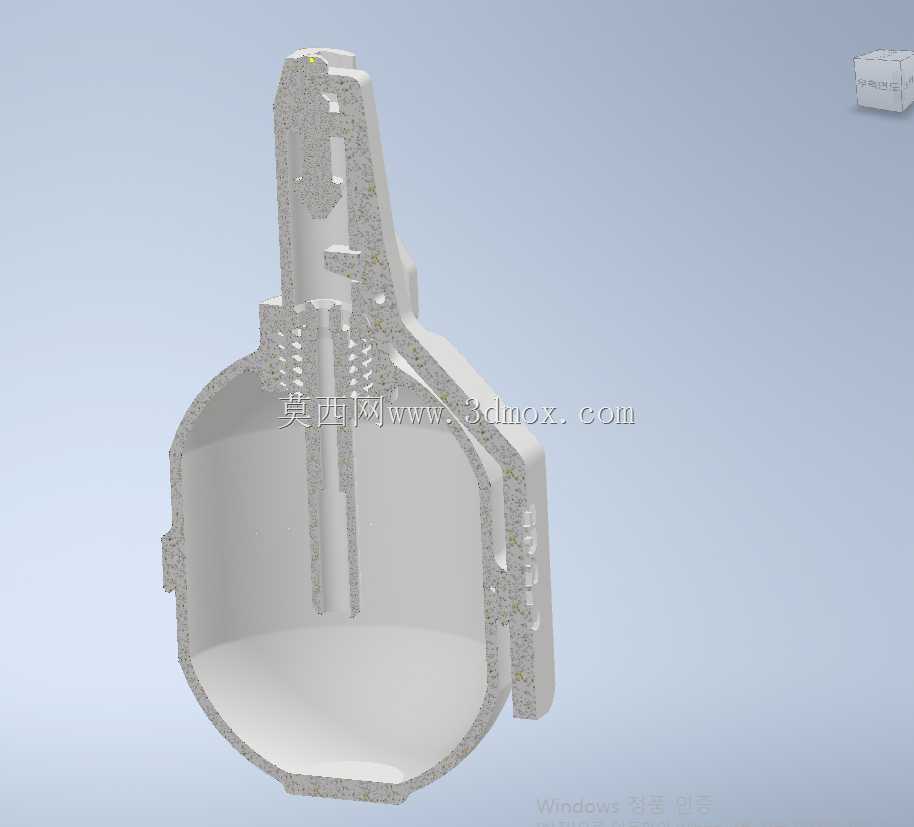

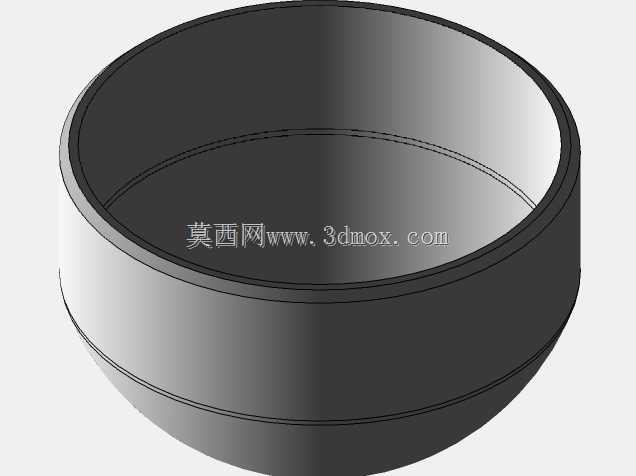

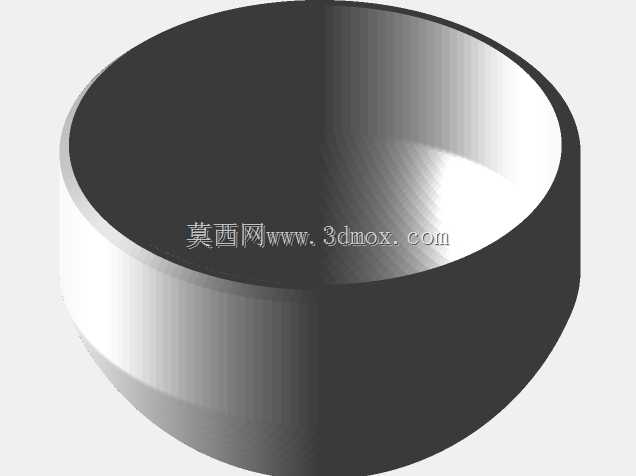

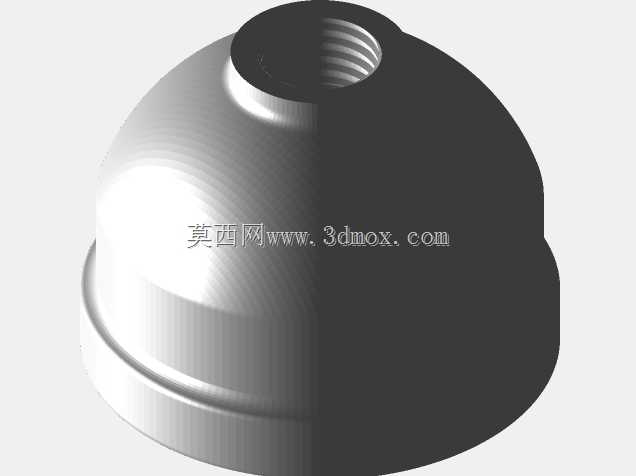

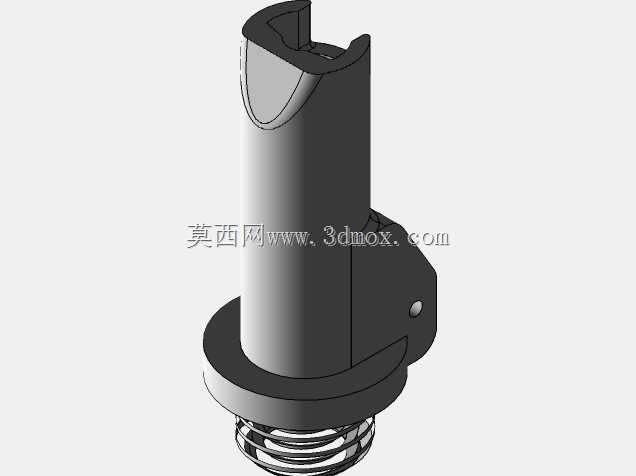

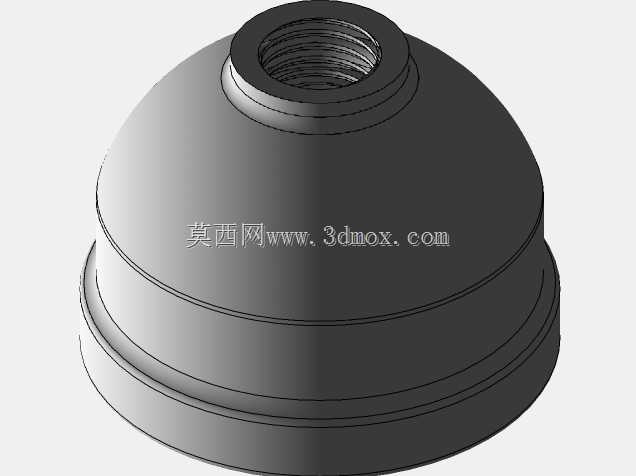

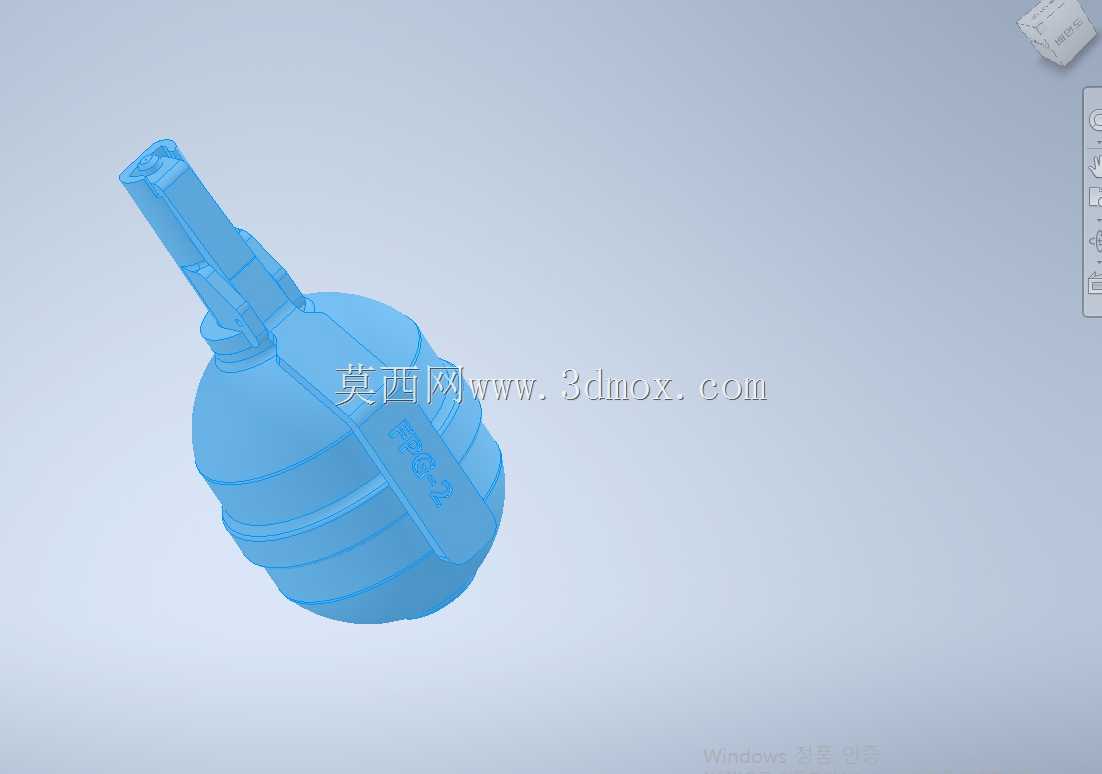

本次展示的是碎片塑料手榴弹的剖面结构设计，该类弹药主要应用于近距离作战场景，供单兵在巷战、堑壕战、室内近距离清剿等场景下使用，依靠爆炸后产生的高速破片对有生目标造成杀伤，塑料弹体的设计既能够控制整体重量，降低单兵携行负担，又能在爆炸时形成均匀的杀伤破片，同时避免金属弹体带来的过重携行压力与过度杀伤附带损伤。从结构设计来看，该模型采用全剖面展示形式，清晰呈现了弹体内部的引信安装通道、装药腔、预制破片层的布局逻辑：上部的引信安装段设计有阶梯式定位结构，能够保证引信与弹体的同轴度，避免引信安装偏斜导致的起爆可靠性问题，引信通道内部预留了传爆序列的安装空间，通道壁做了加厚处理，防止日常携行过程中磕碰导致的结构变形。下部的球形装药腔采用等壁厚设计，保证爆炸时能量能够均匀作用于弹体壁面，让破片获得一致的初速，形成均匀的杀伤覆盖范围；弹体外侧的预制刻槽结构，能够在爆炸时引导弹体按照预设的纹路碎裂，形成大小均匀的杀伤破片，避免出现过大破片飞出过远造成误伤，或是过小破片动能不足无法达成杀伤效果的问题。从外形尺寸与安装边界来看，该弹体整体为卵形带尾柄的结构，卵形弹体的最大直径符合单兵单手握持的人机工程尺寸，握持时能够贴合手掌弧度，保证投掷时的发力顺畅，上部的引信柄长度适配保险握片的安装行程，预留了保险销的穿装孔位，装配时不需要额外调整结构即可适配常规的手榴弹引信组件；弹体的壁厚经过反复校核，既保证了日常携行、运输过程中的结构强度，能够承受常规的跌落、磕碰冲击不会出现开裂漏药的问题，又能在起爆时顺利碎裂形成有效破片。设计过程中优先遵循结构简单可靠的原则，减少不必要的复杂结构，降低生产加工的难度，塑料材质可以通过注塑工艺一次成型弹体主体，不需要复杂的机加工工序，能够大幅提升生产效率，适合大规模量产列装；弹体内部的装药腔做了光滑过渡处理，没有尖锐的内角结构，避免装药装填时出现应力集中，也能减少长期存储过程中药柱与弹体壁面的摩擦风险，提升存储的安全性。弹体与引信的连接采用标准的螺纹接口，能够兼容现有同规格的手榴弹引信，不需要重新开发配套引信组件，降低整体的列装成本，弹体尾部的结构设计也适配常规的手榴弹携行装具，不需要更换现有装具即可正常携带。
