紧凑型手持枪械原型结构设计方案

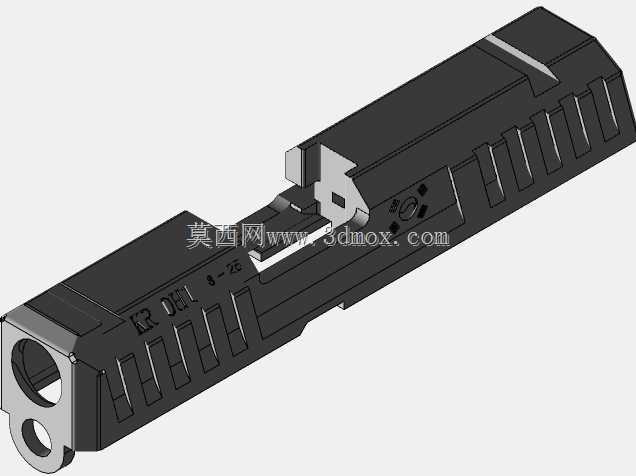

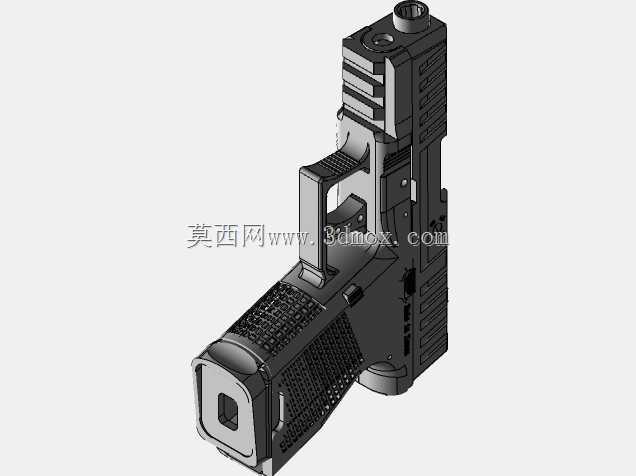

从结构工程师视角拆解这款紧凑型手持枪械原型，首先能看到整体布局采用了聚合物握把与金属机匣结合的方案，握把表面布满防滑纹理，在潮湿或戴手套的操作场景下仍能保证握持稳定性，避免滑脱走火。套筒部分做了多段减重槽设计，既降低了往复运动的整体质量，也为日常拆解维护留出了操作空间，前后的防滑齿纹方便射手手动上膛或排除故障。

该原型的核心设计思路偏向便携隐蔽使用场景，整体外轮廓做了大量圆弧过渡处理，没有突出的尖锐棱角，从腰套或胸挂中快速拔取时不会勾挂衣物。扳机护圈采用加大尺寸设计，适配冬季戴厚手套的操作需求，护圈前缘做了加厚处理，可在双手持握时为辅助手提供支撑位。照门与准星采用低矮嵌入式布局，降低携行时的整体高度，同时避免勾挂。

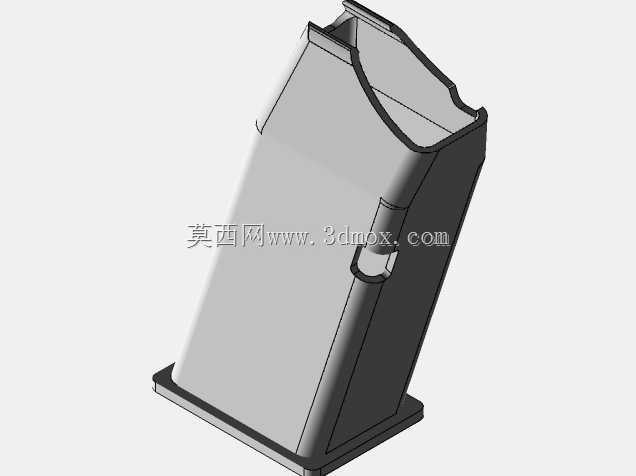

从安装边界来看，该原型的套筒座前端预留了战术附件安装槽位，可兼容小型战术灯或激光指示器，槽位的定位公差控制在0.1mm以内，保证附件归零后不会出现位移。握把内部为弹匣容纳舱，适配双排供弹弹匣，握把底部的弹匣插口做了扩口处理，紧急换弹时可快速插入弹匣，不需要精准对齐。弹匣释放钮采用双面可操作设计，无论射手惯用左手还是右手，都能自然触碰到，不需要改变握持姿势。

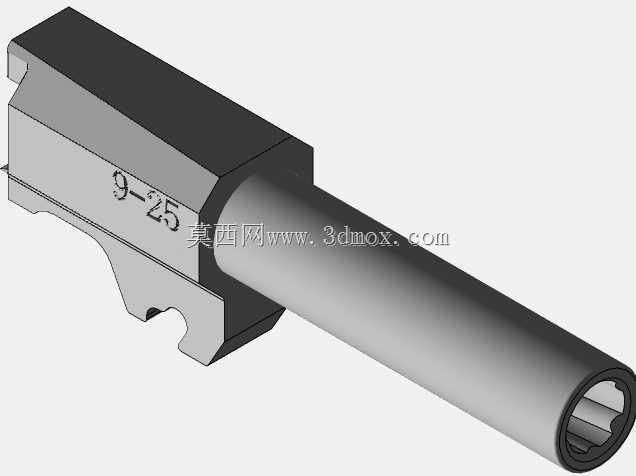

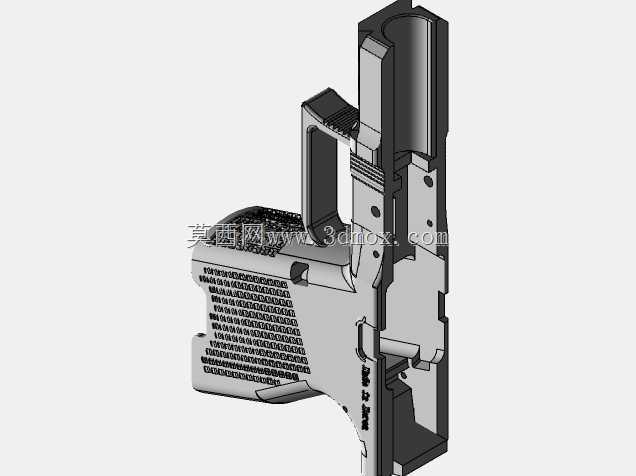

内部结构上，该原型采用短后坐自动原理，枪管与套筒的闭锁配合面经过精密研磨，开锁与闭锁的行程控制在合理区间，既保证射击时的闭锁强度，也能降低后坐力带来的枪口上跳。击发机构内置在套筒座尾部，没有外露击锤，避免携行时勾挂衣物，同时内置的击针保险可在非主动扣动扳机时锁定击针，防止跌落意外击发。

在实际用途层面，这类原型结构可用于民用射击运动的器材研发、执法单位的便携备用武器选型验证，也可作为影视道具的结构参考。三维建模过程中需要重点关注各运动部件的间隙配合：套筒与套筒座的导轨间隙需控制在0.05-0.1mm，间隙过小会导致往复运动卡滞，间隙过大则会影响射击精度；枪管的摆动行程需要与弹匣供弹角度匹配，避免出现供弹故障。握把的人机工程角度经过多轮迭代，握持时枪管轴线与射手虎口的高度差较小，可有效降低可感后坐，提升连续射击的可控性。
