防滑测量油路集成撬装管路装置

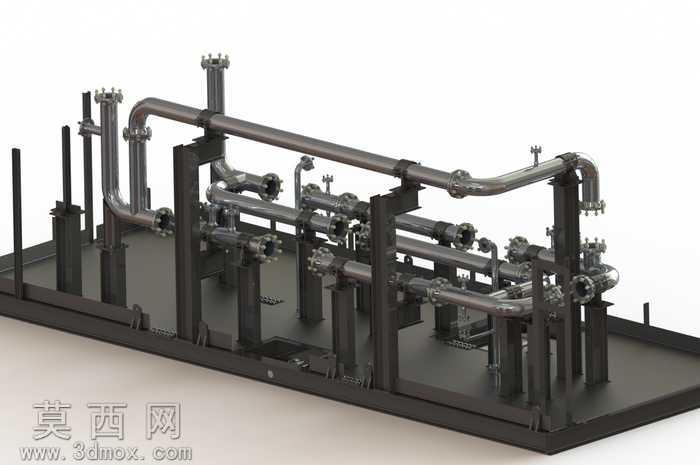

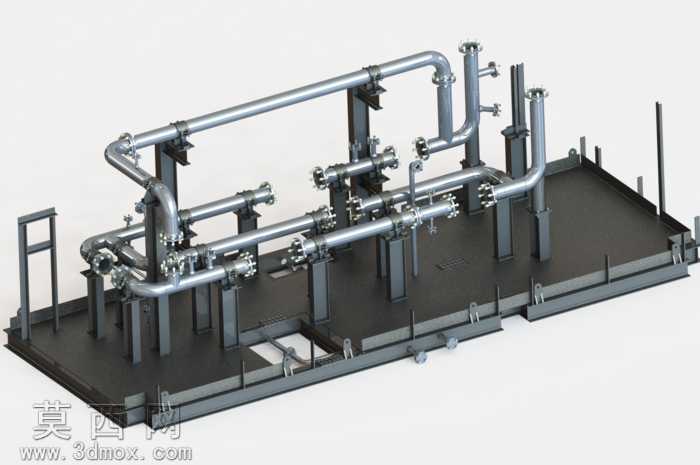

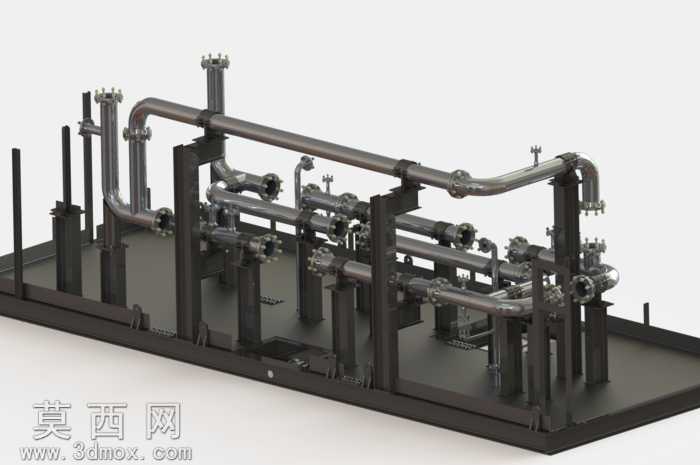

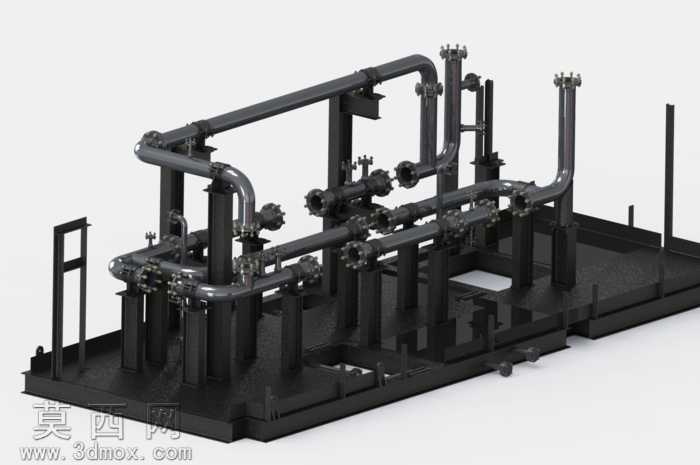

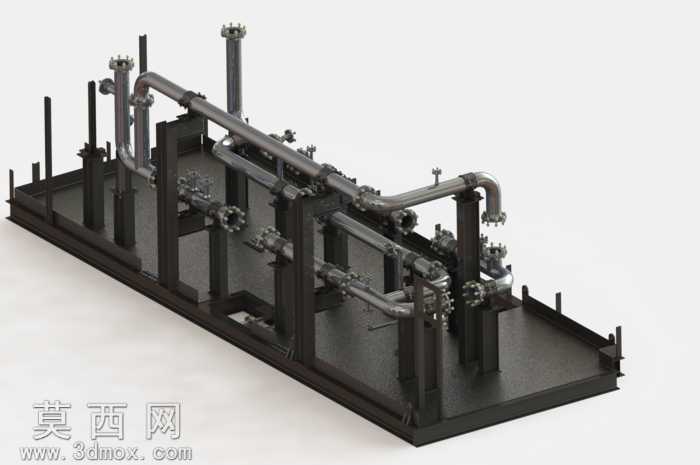

本作品为防滑测量油路集成撬装管路装置的三维建模成果，建模过程中以工业现场流体计量输送的实际工况为核心设计依据，首先完成撬装底座的结构搭建：底座采用防滑型钢焊接框架结构，表面铺设防滑花纹钢板，预留吊装点位与地脚安装孔，边缘设置防护挡边，避免现场安装使用过程中出现滑移、部件脱落的安全隐患，底座上的支撑立柱采用等距排布设计，根据管路走向精准定位安装点位，保证每一段管路的支撑受力均匀，避免长期使用出现管路形变。管路系统建模阶段，严格遵循工业油路设计的管径匹配规范，区分主输送管路与测量支路管路的管径参数，所有弯头采用标准长半径弯头结构，降低流体输送过程中的阻力损耗，管路连接部位全部采用法兰连接结构，建模时还原法兰的密封面、螺栓孔位细节，保证后续拆装维护的结构合理性。测量支路的设计上，预留了流量计、压力表、控制阀的安装接口，接口位置符合现场操作的人机工程要求，方便运维人员日常读取数据、操作阀门。材质渲染阶段，撬装底座采用哑光深灰工业防锈漆材质，还原金属焊接后的粗糙质感与漆面的细微颗粒感；输送管路采用亮面镀锌金属材质，表现金属管路的冷硬光泽与表面反光特性；法兰、阀门部件采用铸钢哑光材质，区分不同部件的材质差异，提升模型的真实感。整体建模采用自底向上的装配思路，先完成单个管路标准件、支撑件、底座部件的建模，再按照管路走向完成总装配，装配过程中校验所有部件的干涉情况，保证管路之间、管路与支撑结构之间无碰撞，预留足够的安装操作空间，模型完整还原了撬装油路装置的结构特征，可用于工业现场的方案展示、安装指导、运维培训等场景，结构设计充分考虑防滑稳定性、测量操作便捷性与后期维护便利性，符合工业流体测量输送装置的设计规范。
