ABB268S型工业压力变送器三维建模作品

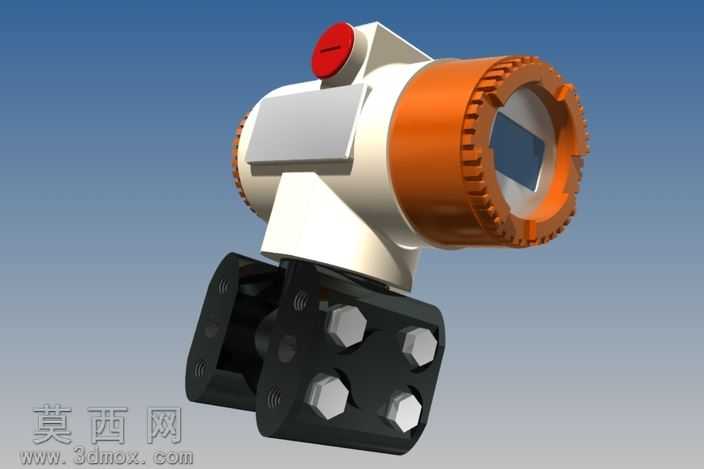

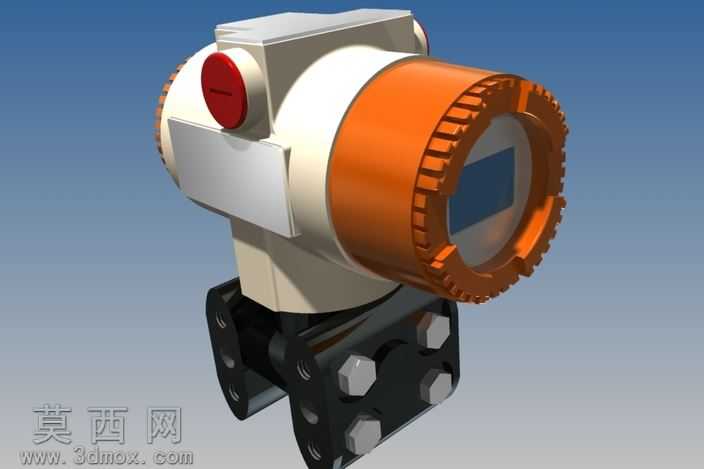

本模型为ABB268S型工业压力变送器的高精度三维建模作品，建模过程中严格参考实物的结构比例与外观细节，完整还原了该款压力变送器的各部分组件特征。模型整体分为上部显示表头、中部连接壳体、下部测量基座三个核心结构模块，各模块之间的装配关系完全匹配实物的安装逻辑，可清晰呈现设备的组装层级。在建模细节处理上，上部表头的橙色防护外圈做了等距防滑齿纹的特征刻画，齿纹的间距、深度均参考实物参数设置，表头正面的显示窗口做了内嵌式结构处理，还原了显示屏的安装位置与凹陷结构，表头侧面的红色端盖做了圆弧倒角处理，还原了端盖的密封结构特征。中部连接壳体采用米白色哑光质感的材质表现，壳体侧面的金属铭牌安装位做了平整的凸台结构，还原了铭牌的安装区域特征，壳体与上下模块的连接过渡处做了圆弧收边处理，避免生硬的直角结构，匹配工业设备的外观工艺特征。下部测量基座采用黑色金属材质表现，基座上的紧固螺栓做了六角头的细节刻画，螺栓的排布位置、数量完全匹配实物的紧固结构，基座的流体连接端口做了内凹的接口结构，还原了压力检测的引压通道特征。渲染阶段采用工业产品常用的蓝灰渐变背景，搭配柔和的侧上方主光源与补光，清晰呈现各部分的材质差异：橙色表头外圈的半哑光工程塑料质感、米白壳体的磨砂质感、黑色基座的金属哑光质感、红色端盖的亮面塑料质感都做了区分，金属螺栓部分添加了微弱的反光效果，还原金属件的材质特性。模型结构拆分清晰，各部件独立建模未做多余合并，可支持后续的结构拆解演示、装配动画制作等拓展使用，整体建模精度满足工业展示、方案演示、教学参考等多场景的使用需求，完整复现了该款压力变送器的工业外观与结构特征。
