小型双轮独立悬架底盘结构设计

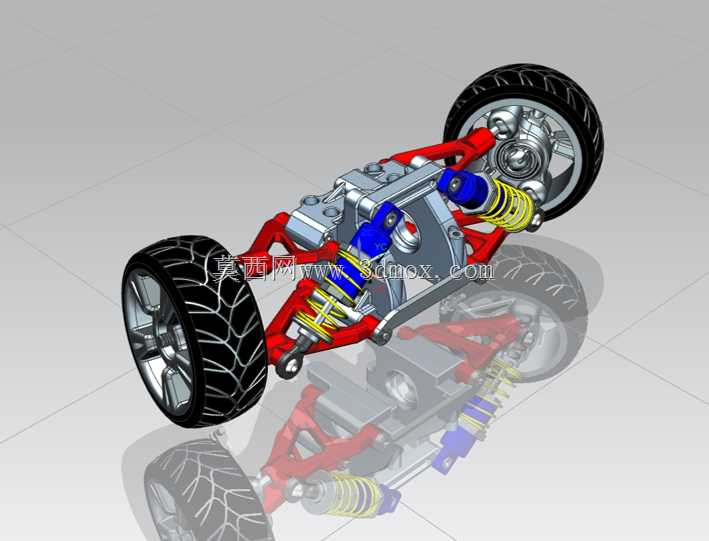

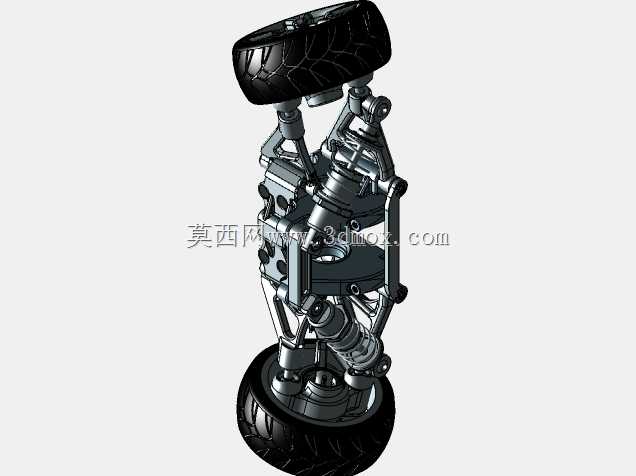

该结构为小型乘用载具的前桥独立悬架总成，主要适配小型电动代步车、轻型越野遥控载具以及小型特种作业巡检车的前部行走系统，可在铺装路面、轻度非铺装碎石路面等场景下为载具提供稳定的行走支撑与震动过滤能力，有效降低路面颠簸传递至车架的冲击载荷，提升载具行驶过程中的平顺性与操控稳定性。整套结构采用双横臂式独立悬架设计思路，上下摆臂分别通过铰接点与主减速器壳体、转向节相连，可在车轮受路面冲击上下跳动时，精准约束车轮的运动轨迹，将轮距变化量与主销倾角变化量控制在合理区间，避免轮胎出现异常偏磨，同时保证转向过程中车轮的定位参数始终处于设计范围内，提升转向操作的精准度。减震单元采用螺旋弹簧搭配套筒式阻尼器的组合结构，弹簧与阻尼器采用斜置布局，下端连接下摆臂受力点，上端固定于主减壳体侧方的安装支座，可最大化利用轮边的狭小安装空间，在有限的布置边界内实现更长的减震行程，对高频小幅震动与低频大幅冲击都能起到良好的缓冲吸能作用。车轮部分采用宽幅低压轮胎搭配多辐式金属轮毂，轮胎表面设计有交错分布的块状防滑花纹，可在干燥铺装路面与轻度湿滑、砂石路面提供足够的抓地力，轮毂通过轴承组件与转向节配合，可随转向动作实现左右偏转，满足载具的转向功能需求。中间集成的主减速单元采用壳体一体化设计，将传动差速结构与悬架安装支座整合为一体，既减少了额外连接部件带来的装配误差，也提升了整个桥体的结构刚度，可承受行驶过程中来自路面的纵向、侧向多向冲击载荷。整套结构的安装边界围绕轮距与轮跳行程设计，两侧车轮外端面的横向总宽度适配小型载具的车身宽度要求，悬架上下极限跳动的行程范围可满足载具在常规行驶速度下的越障与减震需求，所有铰接点均采用销轴配合耐磨衬套的连接方式，可长期承受交变载荷作用，降低使用过程中的维护频次，同时各部件的布局预留了足够的转向拉杆、制动管路安装空间，可直接适配常规的盘式制动组件与齿轮齿条转向结构，无需对主体结构进行额外修改即可完成整车的装配匹配。
