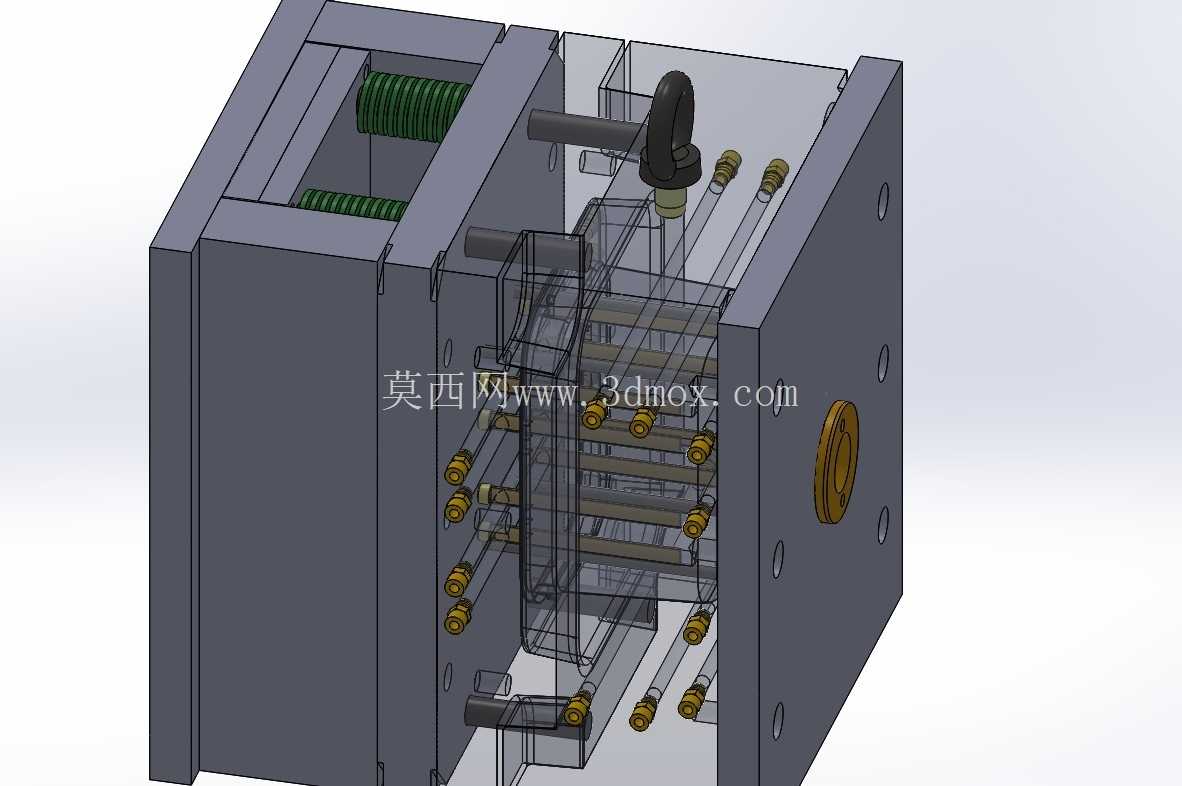

5升容量塑料盒注塑成型模具结构

　　冷却回路采用多组并行直通水路设计，分别布置在型腔、型芯镶件内部，水路间距控制在合理范围，保证成型过程中型腔各区域温度均匀，减少盒体因冷却不均产生的翘曲、缩痕缺陷，尤其是盒体的侧壁与底部衔接位置，单独设置了近距离冷却水道，控制厚胶位区域的冷却速率，避免局部缩凹影响产品外观与尺寸精度。顶出系统采用顶针、顶板结合的组合顶出方式，针对盒体的边缘加强筋、底部安装位等结构刚性较强的位置布置顶针，同时在盒体敞口边缘设置顶板顶出结构，避免顶出力集中导致产品顶白、变形，顶出行程经过核算，刚好能将产品完全顶出型芯表面，预留足够的取件空间，适配机械手自动取件的生产节拍需求。这套模具针对5升规格塑料盒的量产需求开发，主要适配日用包装、工业物料盛放类中空塑料盒的注塑成型工序，在常规卧式注塑机上即可完成装夹生产，适配通用注塑机的拉杆间距、模厚安装范围，无需额外定制改装机台配件。从结构布局来看，模架采用标准两板模衍生的多板开模顺序控制结构，开模过程中会按预设顺序完成流道凝料脱出、产品与型腔分离、顶出机构动作几个核心步骤，避免开模时产品粘模、流道拉丝影响连续生产效率。

　　导向定位系统除了常规的导柱导套结构外，在型腔与型芯的合模贴合面额外设置了精定位锁块，保证合模时的同轴度精度，控制盒体的壁厚均匀性，避免长期生产后导柱磨损导致的壁厚偏差超差，保证批量生产的尺寸稳定性。浇注系统采用侧浇口进料方式，浇口位置设置在盒体的侧壁非外观面位置，成型后浇口残留易于去除，不会在盒体的外观面留下明显痕迹，流道采用圆形截面设计，减少熔体充模时的压力损失，保证熔体能够快速充满型腔，降低充模过程中的剪切热，避免塑料原料降解影响产品力学性能。

　　模具的弹簧复位结构布置在顶针板与动模座板之间，合模过程中能保证顶出机构先于合模动作完成复位，避免顶针与型腔发生碰撞损坏模面，同时设置了复位行程开关，可接入注塑机的控制系统，实时监测复位状态，避免异常合模导致的模具损坏。排气结构开设在型腔的熔体填充末端位置，采用排气槽配合排气钢镶件的组合方式，保证充模过程中型腔内的空气能够顺利排出，避免产品出现困气烧焦、缺胶等缺陷，尤其是盒体的角落位置，熔体填充路径较长，单独设置了排气镶件保证排气顺畅。

　　这套模具的所有易磨损部件都采用了快拆式镶件设计，比如浇口套、顶针、定位块等部件，生产过程中出现磨损时可以快速更换，减少停机维修时间，镶件的固定方式采用螺丝加销钉定位，保证更换后的装配精度，不需要重新进行大量的配模工作。在实际生产场景中，这套模具适配常见的聚丙烯、聚乙烯等通用塑料原料，可用于生产食品盛放盒、工业零件收纳盒、化工原料包装桶内盒等多种5升容量的塑料盒产品，成型周期控制在合理区间，能够满足中小批量到大批量的量产需求，模具的整体刚性经过校核，可承受长期注塑生产的锁模压力与注射压力，减少长期生产的模架变形风险。
