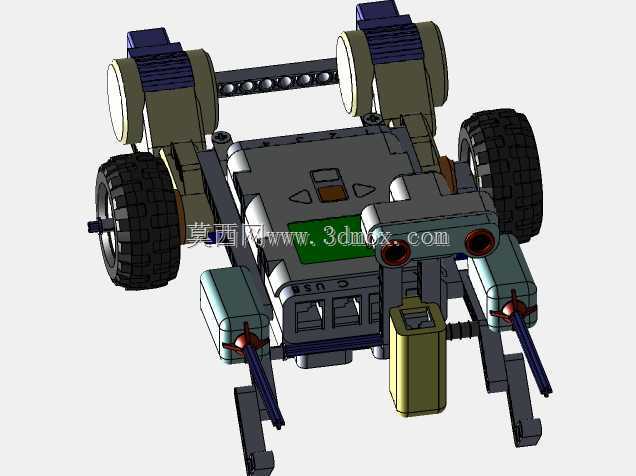

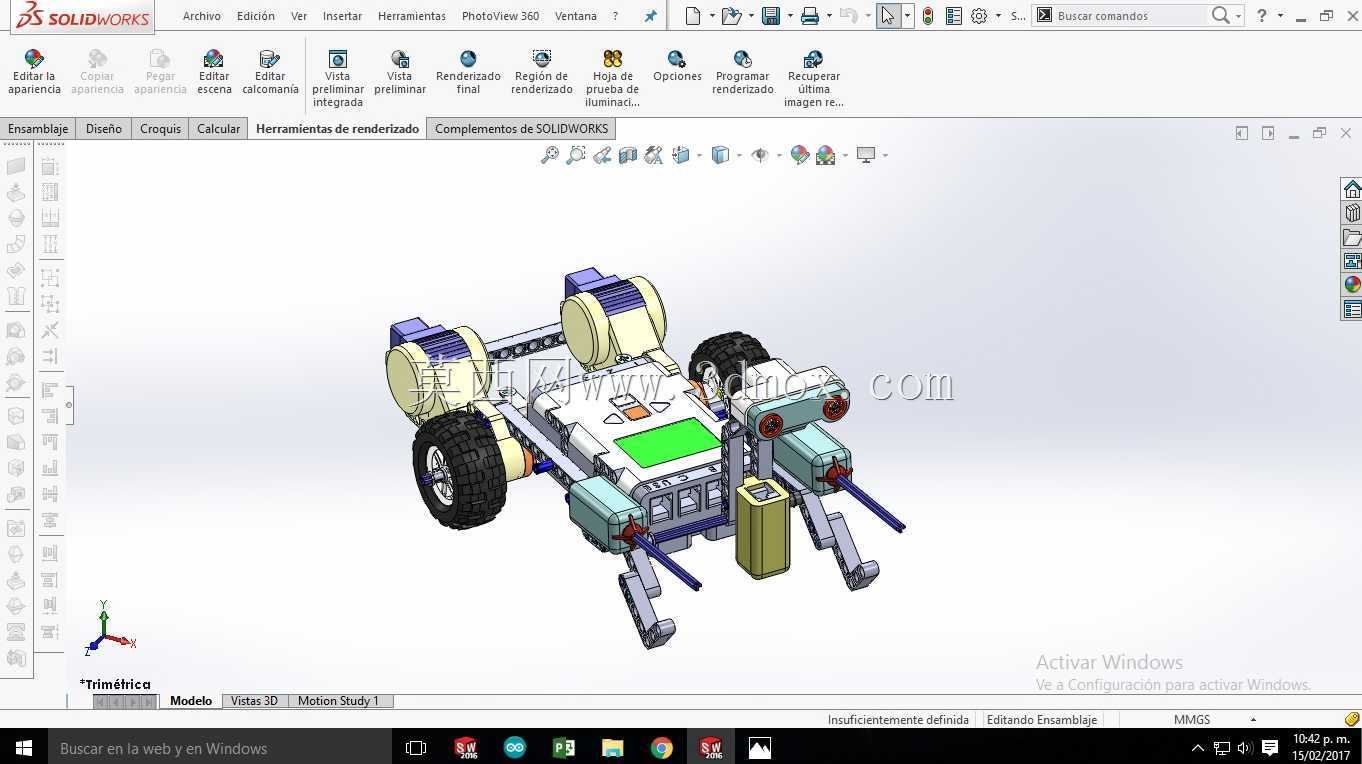

乐高教育机器人移动底盘结构设计

　　该模型为乐高头脑风暴系列教育机器人的移动作业平台，整体采用轮式加辅助支撑腿的复合行走构型，主体结构以标准乐高孔梁、销钉与连接块拼接而成，可在不更换主体框架的前提下，快速替换前端执行模块与传感单元，适配不同的教学实验任务。底盘左右两侧各布置一套大直径橡胶驱动轮，轮面带有防滑纹理，能够在木质桌面、PVC地垫、普通地坪等常见教学场地表面获得足够附着力，两轮差速驱动的控制方式可实现原地转向与小半径转弯，适合在桌面级有限空间内完成路径巡线、物体搬运、障碍避让等实验项目。底盘前部设置两组多关节支撑腿结构，腿部通过十字轴与带孔臂连接，关节处预留调节余量，可根据作业面高度调整支撑姿态，在机器人启停、夹取物体时提供额外稳定性，避免因重心前移发生倾覆。

　　上部动力单元采用模块化安装方式，两个伺服驱动电机通过支架固定于底盘后侧，动力输出轴直接与驱动轮相连，省去额外传动齿轮组，既降低了装配复杂度，也减少了传动间隙对运动精度的影响。主控模块安装于底盘中部的平板安装区，该区域预留多组标准安装孔位，可兼容不同版本的乐高主控器，周边留有走线空间，方便传感器与电机线缆规整布置，避免运动过程中线缆与轮体、支撑腿发生干涉。前端执行器接口采用通用连接座设计，可快速更换夹爪、触碰传感器、超声波探头、颜色传感器等功能部件，满足不同实验的拓展需求。从安装边界来看，整机宽度由两侧驱动轮外缘决定，长度方向包含前部支撑腿与后侧电机的外伸尺寸，高度方向可根据上层加装的传感器支架进行调整，所有外接模块均不超出轮距外缘，

　　保证运动过程中不会因外伸部件剐蹭周边障碍物。结构设计上充分利用乐高零件的互换性特点，所有受力连接点均采用双销或十字轴加衬套的加固形式，在反复拆装与长时间运行条件下仍能保持连接刚性，不会因关节松动导致定位偏差。该类机器人平台广泛应用于中小学科创教育、高校机器人导论课程、青少年机器人竞赛训练等场景，可帮助学习者直观理解差速转向原理、多自由度机构运动特性、传感器信号采集与逻辑控制流程，也可作为小型移动机械结构验证的缩比样机，用于测试末端执行器布局、重心配平方式与行走稳定性。
