捷达车型空调空气调节控制面板结构

　　该模型还原的是捷达车型仪表台中部的空调空气控制面板，属于乘员舱热管理系统的人机交互终端。它布置在转向柱右侧、中控面板下半区，驾驶员或前排乘员在正常坐姿下伸手即可触及，用于切换送风模式、调节温度与风量，并控制内外循环风门的位置。

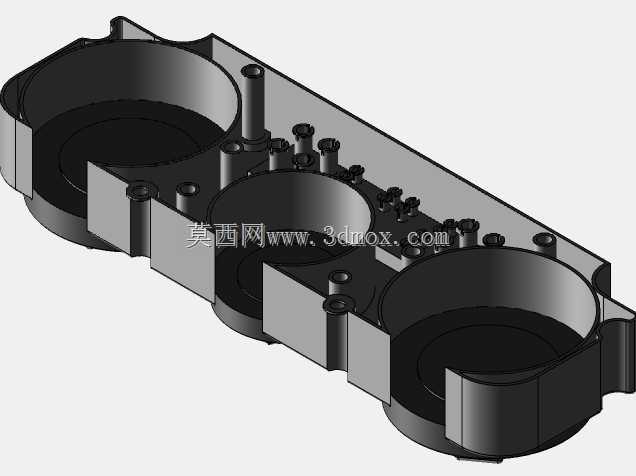

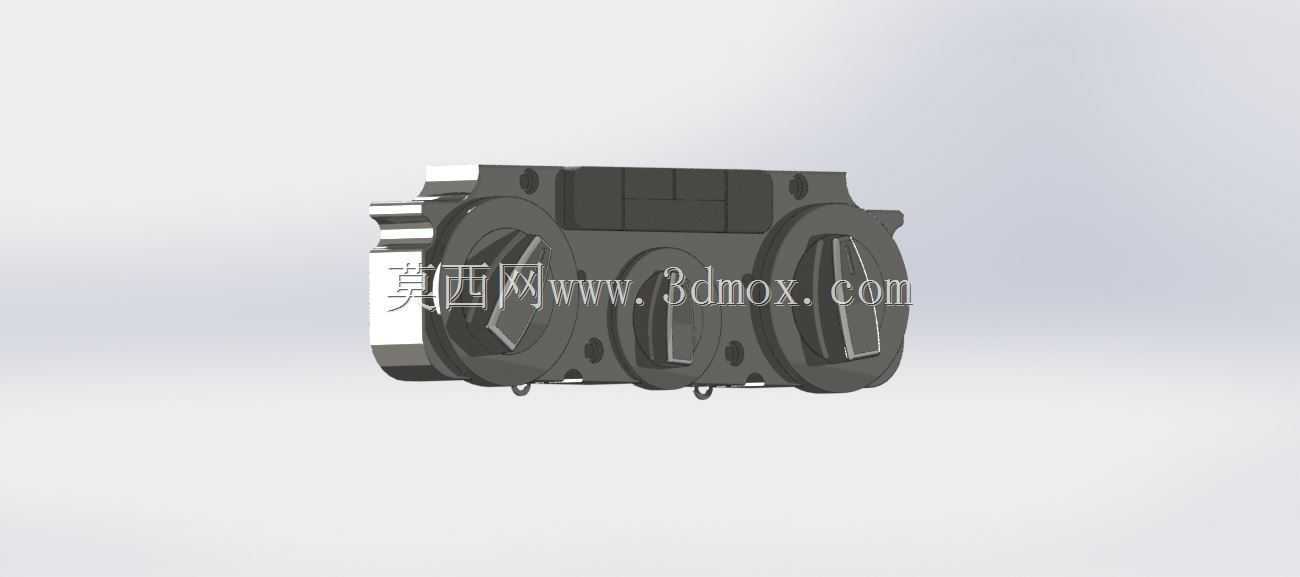

　　从结构上看，面板正面以三个大尺寸旋转操控区为核心，分别对应温度选择、风量等级和出风方向。旋钮外缘做了防滑齿纹，戴薄手套操作时也能获得足够摩擦力；相邻旋钮之间保留明确的物理间隔，可降低行车过程中误触概率。背部壳体集成了风道接口、摇臂安装位和拉线或拉索连接点，能够把旋钮的角位移传递到空调箱内部的混合风门与模式风门。

　　建模时重点处理了面板与仪表板的配合边界。前面罩采用略带弧度的轮廓，以贴合中控饰板的曲面；背部腔体则向空调箱方向延伸，形成安装定位和线束避让空间。四周预留卡扣与螺钉柱位置，保证装配后面板不发生翘曲，旋钮旋转轴线与后方风门执行机构保持同轴。对于需要换装或维修的场景，这些边界尺寸直接决定面板能否顺利嵌入饰板开口，以及后部拉索是否存在弯折干涉。

　　功能特性方面，该控制面板强调机械反馈与可靠性。旋钮在各档位之间具有清晰的停顿感，使用者无需紧盯面板即可判断当前档位；模式切换区域覆盖吹面、吹脚、除霜及组合出风等常用状态，温度调节则通过冷热风门比例改变送风温度。壳体上的加强筋围绕转轴和卡扣布置，既控制薄壁件变形，也提高频繁操作下的耐久性。

　　设计思路上，模型没有停留在外观曲面，而是把背部安装结构、旋钮分区和风道连接关系一并表达，便于检查面板与空调箱、仪表板、线束之间的空间关系。对于整车内饰开发、售后件替换或教学演示而言，这种结构完整的控制面板可用于验证操作人机、装配顺序和周边件间隙，也能作为同类车型空调操控机构设计的参考样件。
