外啮合法兰安装式齿轮油泵结构设计

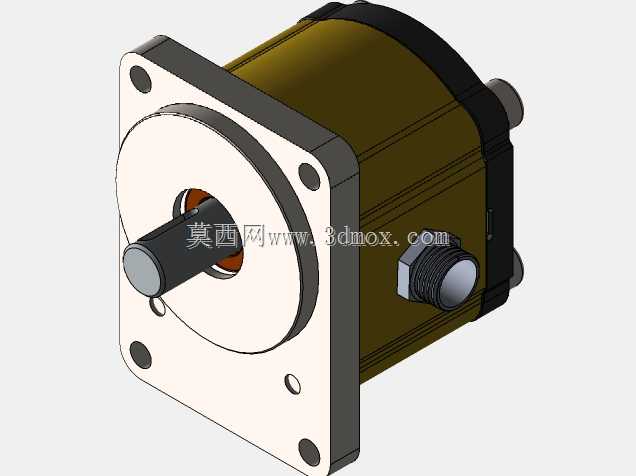

　　这套三维结构完整还原了中小排量外啮合齿轮泵的典型构造，前端采用方形法兰安装面，四个沉孔分布在法兰四角，输入轴从法兰中心伸出，轴端预留联轴器对接的配合段，侧部布置带外螺纹的进出油口，泵体采用分段叠装式壳体，整体轮廓紧凑，轴向与径向安装边界清晰，可直接嵌入液压站的安装布局中校核干涉。从现场使用场景来看，这类齿轮泵大量配套在小型工程机械的液压动力单元、机床静压供油回路、农机液压提升系统以及轻工设备的稀油润滑站点中，依靠啮合齿轮的容积变化完成吸油压油，为系统提供压力稳定的压力油源，相比柱塞泵它对油液清洁度容忍度更高，结构简单维护便捷，在中低压工况下长期运行可靠性表现突出。建模过程中首先梳理了内部一对参数完全匹配的渐开线直齿轮，

　　主动齿轮与输入轴通过键连接传递扭矩，从动齿轮空套在固定销轴上，齿轮两侧设置浮动侧板，既可以补偿端面磨损间隙，也能控制轴向泄漏，泵体内部铣削出与齿轮齿顶圆适配的容腔，吸油腔与压油腔分别布置在齿轮啮合点的两侧，油口位置对应壳体侧部的螺纹接口，管路对接时无需额外改造转接块。安装边界方面，前端方形法兰的贴合面作为轴向定位基准，四个安装孔的孔位间距、法兰厚度、轴伸长度与轴径都按照通用安装互换逻辑设计，选型时只要核对法兰孔距、轴伸尺寸、油口螺纹规格三个核心参数，就能和同规格泵体实现安装位互换，不需要改动主机的安装支架。设计思路上优先保证壳体的刚度，分段壳体通过周向螺栓拉紧，避免高压工况下壳体变形引发内泄漏增大，

　　进出油口的通径按照泵的额定流量匹配，控制油液流速在合理区间，降低吸油侧的气蚀风险，输入轴的伸出端设置密封腔，内置骨架油封阻断油液外漏，轴承支撑位布置在齿轮两侧，平衡齿轮啮合产生的径向力，延长轴与轴承的服役周期。实际装配逻辑里，齿轮副的齿侧间隙、齿顶与壳体内壁的径向间隙、齿轮端面与侧板的轴向间隙都在建模时预留了合理公差范围，间隙过大会导致容积效率下滑，间隙过小则会在热态运行时出现刮擦卡滞，浮动侧板背后引入压力油，可随工作压力升高自动贴紧齿轮端面，自动补偿磨损带来的间隙变化。这套结构没有复杂的变量调节机构，转速适配范围宽，既可以和异步电机通过联轴器直连，也能通过取力口由发动机驱动，在露天、多粉尘的工况下，只要保证进油管路密封、

　　吸油滤芯通流能力足够，就能稳定输出压力油，三维模型把壳体分型面、密封沟槽、螺栓连接位、轴系配合段全部做了实体还原，设计人员可以直接在此基础上做安装支架适配、管路走向排布、泵组底座的干涉检查，也能拆解内部结构直观理解外啮合齿轮泵的容腔变化原理，为液压系统选型、备件测绘、结构改进提供完整的三维参照。
