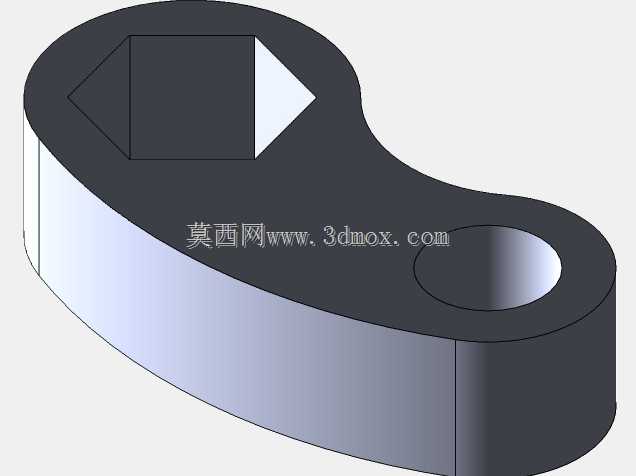

带方孔定位与圆孔铰接的异形连接构件

该异形连接构件主要应用于轻载传动机构、小型工装夹具以及非标自动化设备的动力传递链路中，常作为连杆组件的中间连接单元，承担动力传导、行程限位以及部件铰接的核心作用，在小型轻工机械、工位切换机构、手动操作工具的传动结构中十分常见。从实际用途来看，构件一端的方形通孔用于和方形截面的传动杆配合，依靠方孔的平面贴合特性传递扭矩，避免传动过程中出现相对转动打滑的问题，方孔两侧的三角凸起结构可进一步强化孔位边缘的结构强度，同时可作为装配定位的基准面，在安装时快速对齐配合件的定位槽，减少装配调试的对位时间；构件另一端的圆形通孔为铰接安装位，用于穿装铰接销轴，和相邻的连杆或固定支座形成转动副，满足机构运动过程中的角度摆动需求，圆形孔位的沉台设计可容纳销轴端部的卡簧或轴套，避免销轴轴向窜动脱出，提升铰接结构的运行稳定性。从设计思路来看，整体采用等厚度的板状异形轮廓，将方孔端的直线轮廓与圆孔端的圆弧轮廓平滑过渡，既避免了直角连接处的应力集中问题，又能在满足结构强度的前提下尽可能缩减构件的整体重量，减少传动过程中的惯性负载；构件的厚度经过匹配设计，既保证方孔与方杆配合时的接触面积足够传递额定扭矩，又保证圆孔铰接处的壁厚满足销轴转动时的挤压强度要求，不会在长期往复摆动过程中出现孔位变形、磨损超差的问题。从安装边界来看，构件的外轮廓无多余外凸结构，方孔的尺寸与常用的方形传动杆截面尺寸适配，圆孔的直径与标准铰接销轴的直径匹配，安装时仅需将方孔对准方杆推入到位，再将铰接销轴穿入圆孔完成轴向固定即可，无需额外加工复杂的安装配合面，整体结构紧凑，可在狭小的安装空间内完成装配，适配各类空间受限的连杆传动场景，运动过程中外轮廓不会和周边的固定部件发生运动干涉，可长期稳定传递往复摆动的动力，适配低速轻载的往复运动工况。
