雅马哈摩托车液压制动主缸结构设计

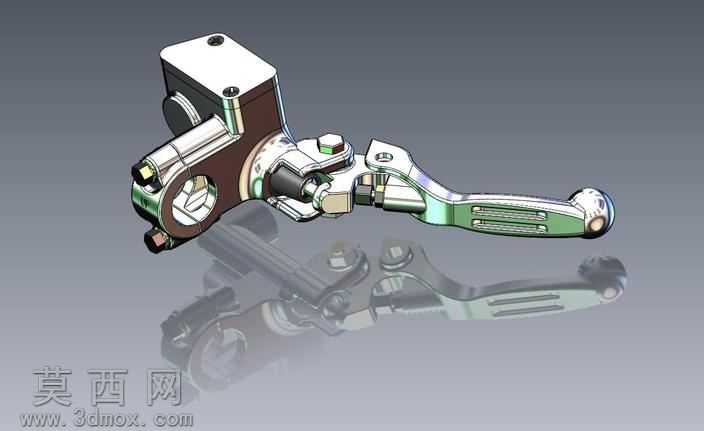

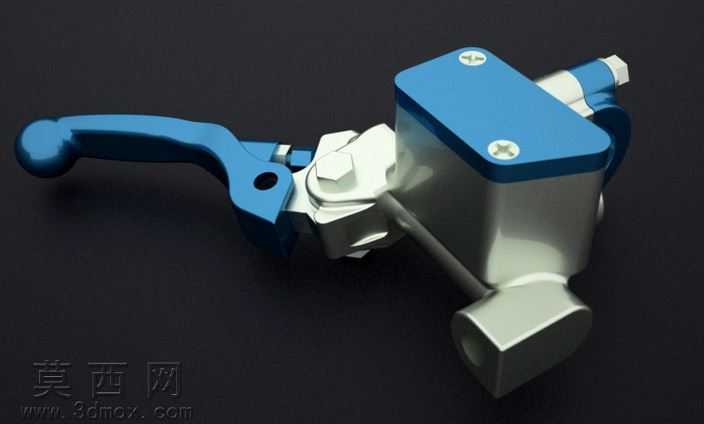

本作品为雅马哈摩托车配套的液压制动主缸三维建模作品，建模过程严格遵循机车液压制动系统的实际工程参数，完整还原了主缸本体、制动操作手柄、油路接口、调节机构、安装固定座等全部核心结构。建模阶段以实体建模为核心逻辑，先通过草图绘制勾勒主缸腔体的截面轮廓，经拉伸、旋转等基础特征生成主缸的主体基体，再通过布尔运算完成内部油道、活塞腔的空腔结构构建，确保腔体的容积、孔径尺寸完全匹配实车的制动液排量需求。针对手柄部分，建模时充分考虑人机工程学要求，手柄握持区域做了贴合指型的曲面弧度处理，通过曲面放样、边界混合等操作生成流畅的曲面造型，同时预留了手柄角度调节的铰接结构，还原了实车可根据骑手手型调整手柄间距的功能结构。材质渲染阶段，针对不同部件的实际材质做了区分设置：主缸本体部分采用压铸铝合金材质，渲染时调整金属粗糙度参数模拟铝合金阳极氧化后的哑光金属质感，表面的安装孔位、密封槽细节都做了倒角处理，还原机加工后的边缘细节；操作手柄部分做了双色材质区分，握持区域采用防滑橡胶包覆材质，调整漫反射参数模拟橡胶的哑光磨砂触感，手柄金属骨架部分采用抛光镀铬材质，添加环境反射效果还原电镀层的亮面金属质感；铰接部位的销轴、调节旋钮等小零件采用不锈钢材质，调整高光参数凸显金属零件的精密质感。结构设计上完整还原了主缸的工作逻辑：缸体内部预留了活塞、复位弹簧、密封皮碗的安装空间，油杯接口、出油口的位置与实车布局完全一致，安装固定座的卡箍结构做了适配车把管径的圆弧曲面，确保安装贴合度；手柄与主缸的铰接部位设置了顶杆传动结构，还原捏下手柄时推动活塞建立液压压力的传动路径，所有配合部位都预留了合理的装配间隙，既保证结构运动的顺畅性，也符合实际生产的装配公差要求。整体建模过程兼顾了外观还原度与结构工程合理性，既精准复刻了雅马哈原厂主缸的外观造型，也完整呈现了液压制动主缸的内部结构与工作原理，可用于机车配件结构展示、制动系统原理教学、改装配件设计参考等场景。
