福特V8发动机正时链轮链条传动组件

　　这套传动组件主要服务于大排量V型八缸发动机的配气正时系统，在整机运行过程中承担着曲轴与凸轮轴之间的动力传递职责，确保进排气门的开闭时机与活塞运动行程保持精准的相位匹配，是发动机配气机构中保障动力输出平顺性、燃烧效率的核心传动部件。在实际装车场景中，这类链条传动结构相比传统正时皮带，具备更高的传动强度与更长的使用寿命，能够适配大排量V8发动机高扭矩输出下的载荷需求，避免皮带传动易出现的老化打滑、跳齿失效等问题，广泛应用在大排量乘用车辆、高性能改装车型的动力单元中。

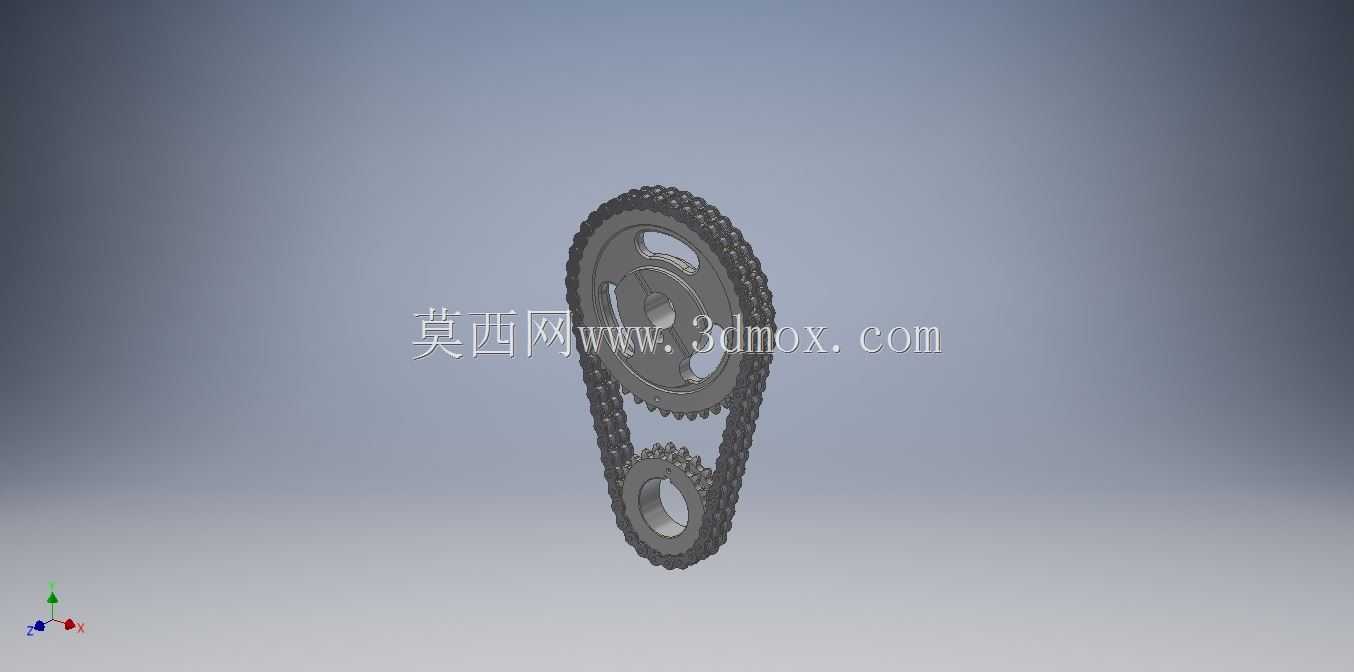

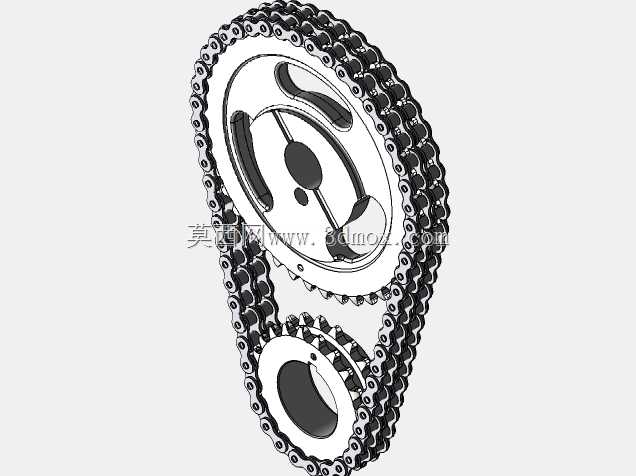

　　从结构功能来看，组件包含两个不同齿数的链轮与配套的滚子链条，其中直径较小的链轮安装在曲轴输出端，随活塞曲柄同步转动，直径较大的链轮装配在凸轮轴端，通过链条的啮合传动获得曲轴端传递的动力，两个链轮的齿数比严格匹配发动机配气相位的设计要求，保证曲轴每转动两圈，凸轮轴完成一圈转动，精准控制各气缸进排气门的开启与关闭时长、重叠角，匹配发动机不同转速区间的进气效率与排气顺畅度。链条采用标准滚子链结构，链节之间通过销轴铰接，啮合过程中滚子与链轮齿槽形成滚动摩擦，相比滑动摩擦结构能有效降低传动损耗与工作噪音，同时链板采用高强度合金结构钢冲压成型，能够承受发动机高转速运转下的交变载荷冲击，避免链板断裂、销轴脱出等失效风险。

　　在设计思路层面，建模过程中首先需要匹配发动机的安装边界尺寸，两个链轮的中心距需要严格对应曲轴与凸轮轴的实际轴间距，确保链条安装后的张紧度处于合理区间，既不会因张紧力过大加剧链轮齿面与链条销轴的磨损，也不会因张紧不足出现高速运转下的链条抖动、跳齿问题。链轮的齿形采用渐开线齿形设计，齿距与链条节距完全匹配，建模时需要对齿顶圆、齿根圆的尺寸进行精准校核，保证链条滚子能够顺利啮入啮出齿槽，避免出现卡滞、啮合冲击过大的问题。同时两个链轮的安装定位孔需要匹配对应轴端的花键或者平键结构，确保链轮与轴之间无相对转动，保证传动相位的准确性，链轮端面的挡边结构也做了对应设计，防止链条在高速运转过程中从链轮齿面脱出。

　　从安装边界来看，小尺寸曲柄链轮的内孔直径需要匹配曲轴前端的安装轴径，键槽位置与曲轴上的平键位置对应，链轮装配后的端面跳动量需要控制在工程允许的公差范围内，避免运转过程中出现偏磨。大尺寸凸轮轴链轮的安装孔位需要匹配凸轮轴端的定位结构，部分同类型结构还会在链轮上设计正时标记点位，方便装配过程中对齐曲轴与凸轮轴的正时位置，降低装配出错的概率。整套组件的外轮廓尺寸需要避让发动机前端的附件轮系、正时罩盖的内部空间，确保链条运转过程中不会与周边的张紧器、导轨、罩盖内壁发生运动干涉，链条的运动包络面在建模时已经做了完整的运动仿真验证，全转速区间内的链条摆动量都处于设计允许范围内，不会出现剐蹭周边部件的问题。

　　在实际工程应用中，这类正时链条组件通常会配套液压张紧器、固定导轨一起使用，张紧器会根据链条的磨损情况自动调整张紧力，补偿链条长期使用后出现的伸长量，始终保持合适的张紧度，导轨则采用耐磨工程塑料材质，贴合在链条的非工作段，限制链条的抖动幅度，降低传动噪音。建模过程中对链轮的齿面粗糙度、链节的铰接间隙都做了符合工程实际的还原，能够直接用于发动机前端轮系的装配干涉检查、运动仿真分析，也可以作为维修替换场景下的尺寸参考依据，帮助技术人员快速核对配件的匹配度，判断链轮齿面磨损、链条伸长后的替换阈值。
