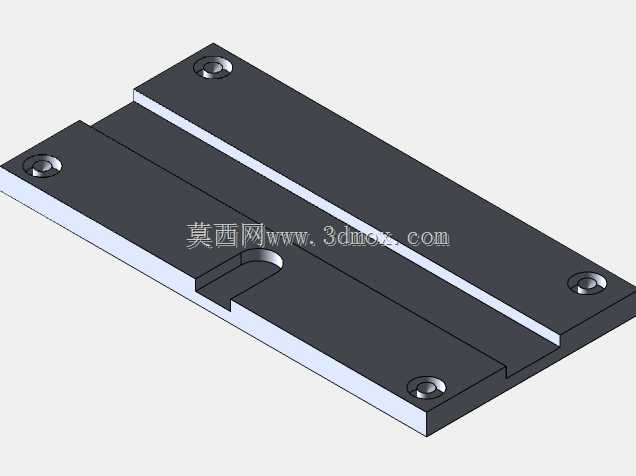

双槽定位安装平板结构件设计

这款双槽定位平板构件，主要应用于工业生产线上的工装定位工位、小型精密设备的安装基座场景，也可作为自动化送料轨道的侧边导向承载板使用，承担工件定位、部件承载、滑动导向的核心作用。在实际生产场景中，这类平板构件常被安装在装配工位的台面上，通过板面的两条平行通槽实现待加工工件的滑移导向，板面上预留的四个沉头安装孔可将构件牢牢固定在设备机架上，避免设备运行过程中构件移位影响加工精度。从功能特性来看，该构件采用一体化平板铣削成型结构，整体刚性充足，板面平整度高，两条平行通槽的槽宽尺寸统一，槽边做了微小倒角处理，能够有效减少工件滑移过程中的卡顿与剐蹭，沉头孔的设计可以让安装螺丝完全沉入板面以下，不会突出板面干扰工件的正常滑动，靠近板端的半圆避让槽则是为了适配工位上的定位销或者传感元件，避免安装时出现结构干涉。在设计思路上，这款构件优先考虑了安装的便捷性与使用的稳定性，整体采用对称式布局，四个安装孔分别布置在板件的四个角位，受力均匀，长期承载也不会出现板面翘曲变形；两条平行通槽的间距经过适配性设计，能够匹配多数小型五金工件、电子元器件的滑移导向需求，不需要额外加装导向条即可直接投入使用，减少了现场装配的调整工作量。从安装边界来看，该构件整体为长方形扁平结构，厚度适配常规工装台的安装预留空间，沉头孔的孔位间距符合通用工业铝型材机架的安装孔距标准，不需要额外打孔改造即可直接固定在标准规格的型材机架上，通槽的深度经过精准计算，既保证了导向的限位深度足够，不会让工件在滑移过程中脱出槽道，又不会因为槽深过大削弱板件的整体结构强度，半圆避让槽的位置与尺寸刚好适配常用的M6规格定位销，安装时可以快速对准定位，大幅缩短工位的组装调试周期。在日常使用中，这款平板构件可以根据实际工位需求，在槽道内加装滑块或者定位挡块，拓展出工件定位、行程限位等附加功能，适配不同规格工件的加工装配需求，整体结构简单可靠，维护成本极低，非常适合批量应用在小型自动化装配线、手工装配工装台等场景中。
