桌面级FDM3D打印机喷头外骨骼加固盖

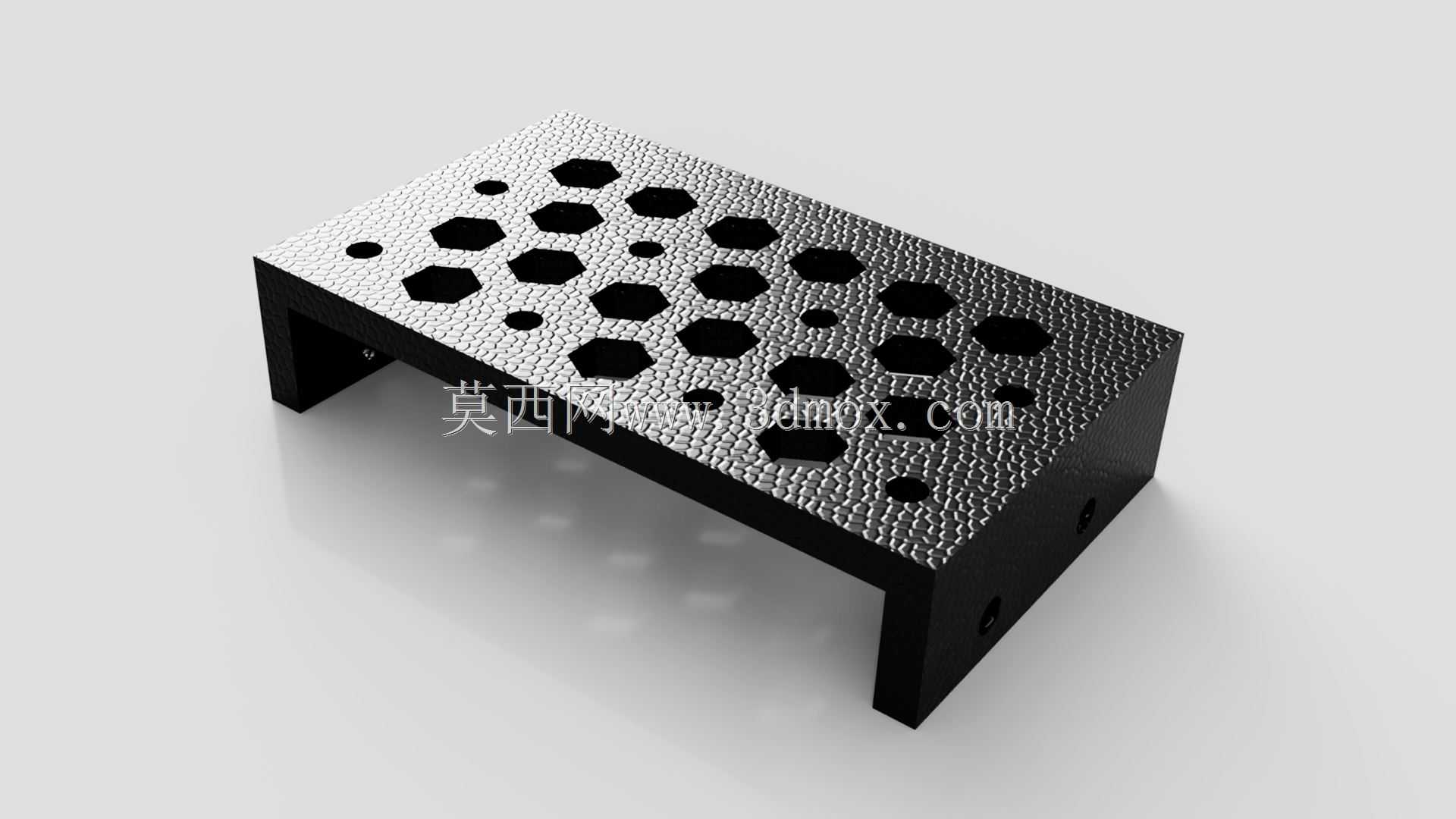

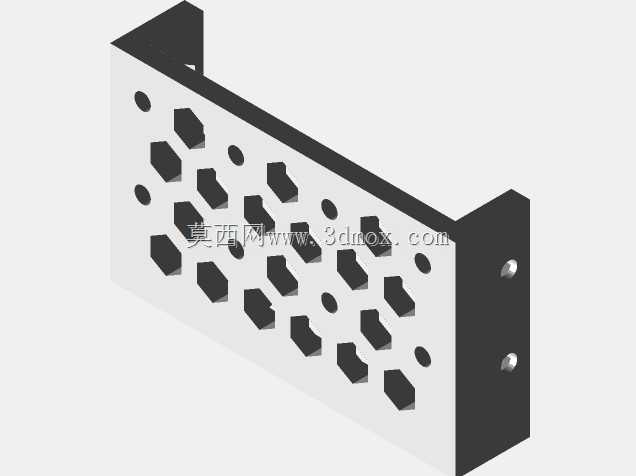

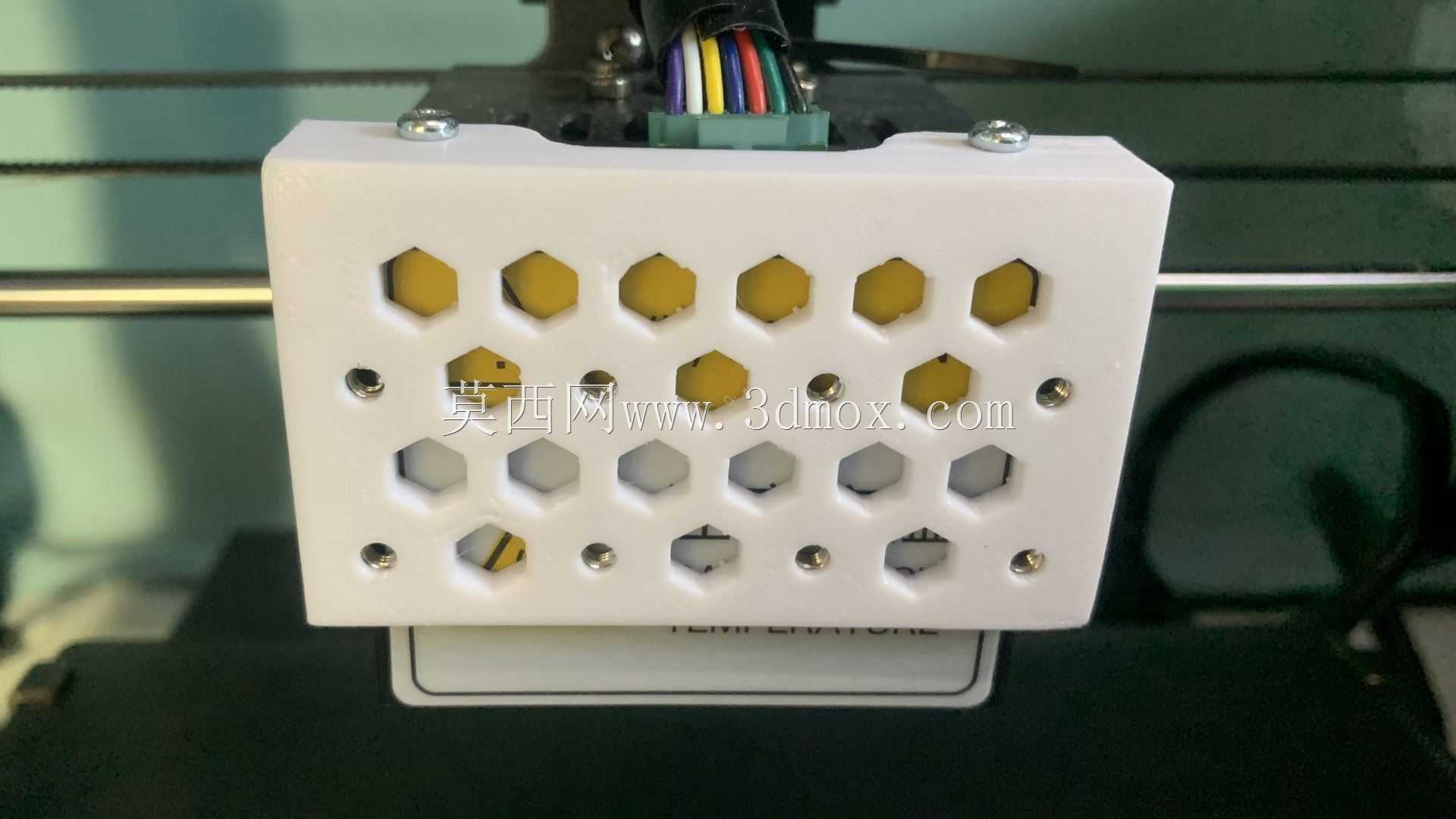

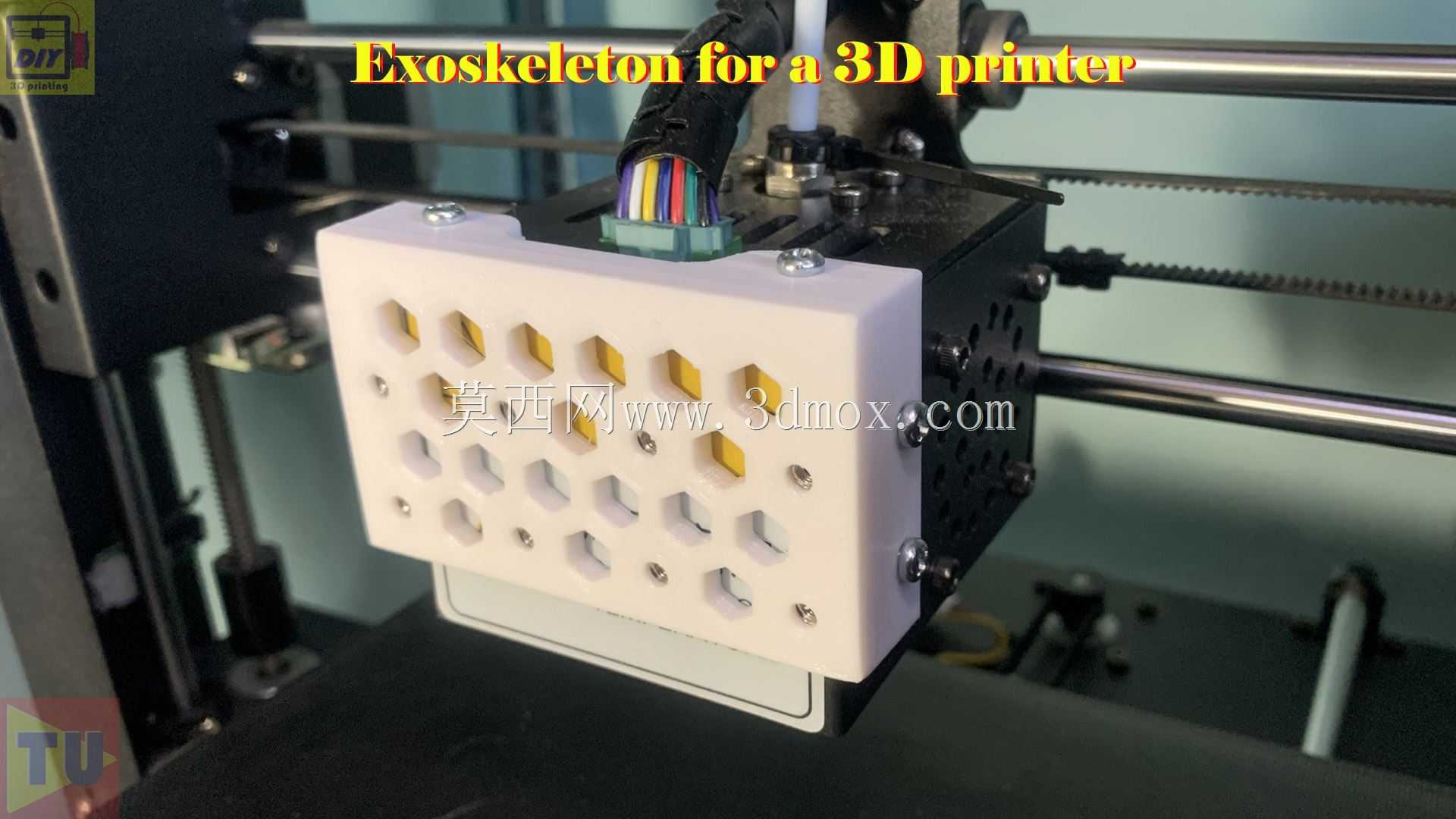

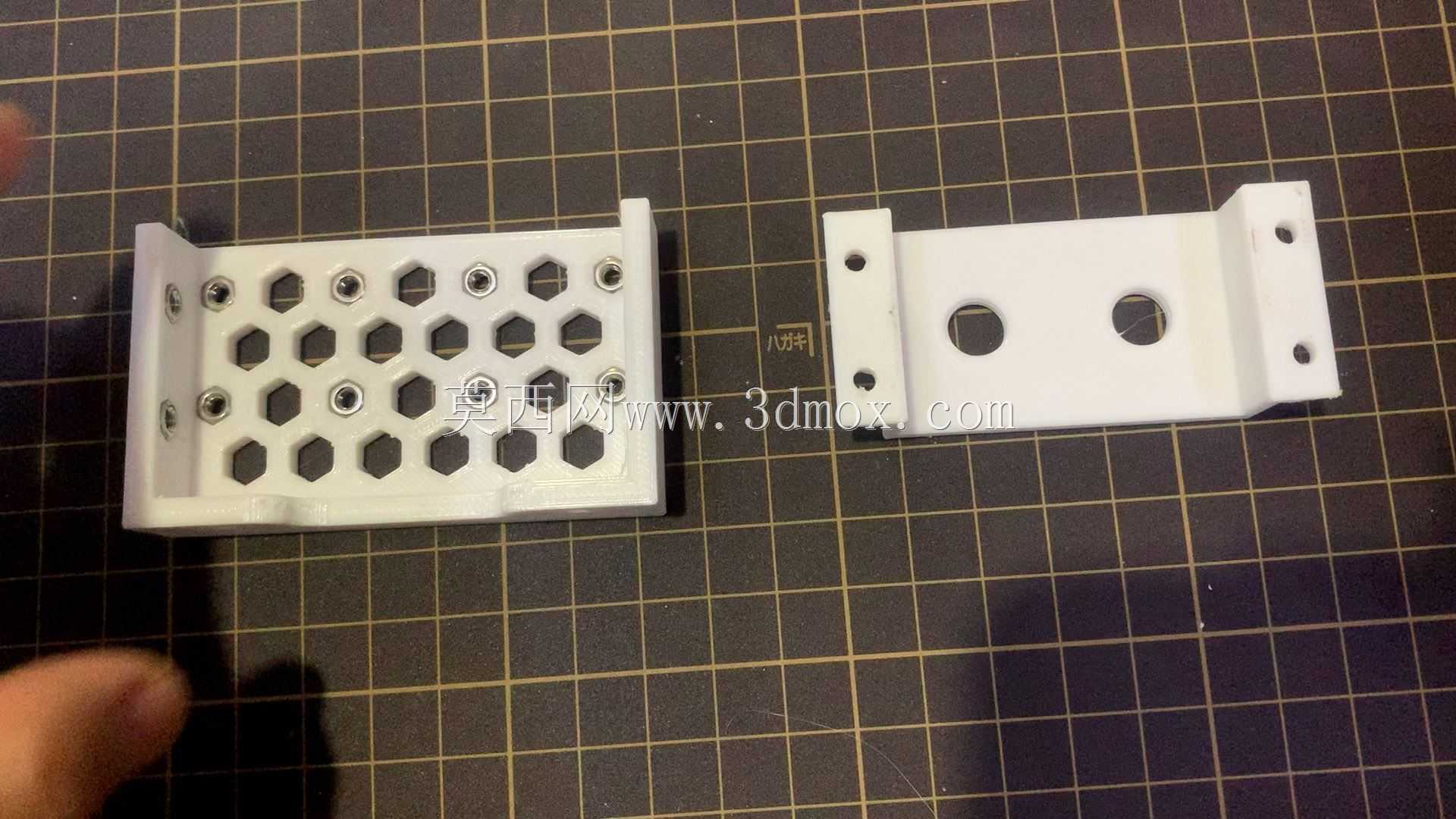

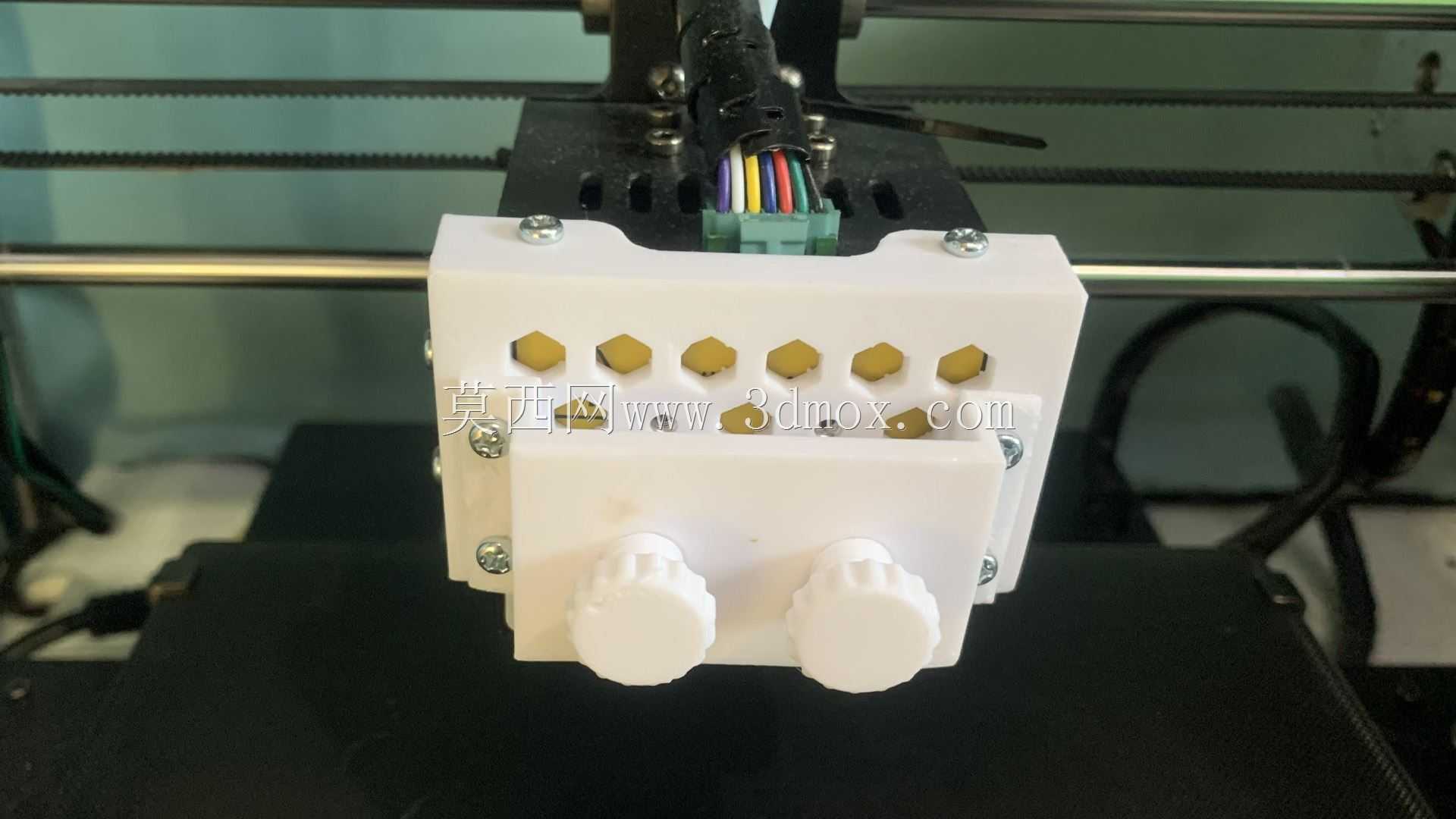

在桌面级FDM设备的多功能改装场景中，不少创客会尝试将原有打印喷头替换为多笔绘图组件，拓展设备的二维绘图能力，但改装过程中常出现连接部位结构薄弱、绘图头运行抖动的问题，直接影响绘图精度与设备运行稳定性，这款外骨骼式加固盖正是针对这一改装痛点设计的结构配件。该配件的核心用途是为改装后的喷头连接部位提供独立的刚性支撑，替代原有单薄的连接结构，在不干扰设备原有3D打印功能的前提下，大幅提升改装后执行端的结构强度，既可以满足多笔绘图作业的稳定性需求，也能为后续拓展拖刀、其他数控执行组件提供可靠的安装基础，适配桌面级创客设备的多功能改装场景，帮助用户在单台设备上实现增材制造、二维绘图、轻量裁切等多类加工功能。产品的功能特性集中在结构加固与安装适配两方面：整体采用镂空蜂窝结构设计，在保证结构刚性的同时尽可能降低配件自重，避免额外负载对X轴运动精度造成影响；盖体预留多组均匀分布的安装孔位，通过螺丝实现与原有设备框架的刚性连接，安装后可完全包裹喷头连接部位，抵消绘图、裁切作业时产生的侧向力矩，解决原有连接结构受力变形、执行端抖动的问题；镂空设计同时兼顾了喷头部位的散热需求，不会阻挡原有散热风道的气流流通，避免长时间作业时喷头出现过热堵头的问题。设计思路围绕“不改动原有设备主体、无损改装、功能兼容”的核心原则展开，没有对打印机原有框架、运动结构做任何破坏性修改，仅通过替换连接部位的盖板实现结构强化，用户可根据自身设备的实际安装尺寸对配件做小幅调整，不需要额外加工其他定制配件即可完成装配；配件的安装孔位完全匹配原有设备的螺丝孔位，拆卸后可快速复原为标准3D打印状态，不会对设备的原有功能造成不可逆的影响。该加固盖的外形尺寸约为70*40毫米，属于紧凑型设计，不会超出原有喷头组件的外轮廓边界，不会干涉打印平台的最大成型范围；安装孔位的中心间距为20毫米，适配市面上多数桌面级i3结构、十字轴结构3D打印机的喷头安装位，采用M3规格螺丝完成固定，安装时仅需拆卸原有连接盖板，对位锁紧螺丝即可完成装配，不需要额外调整运动轴的限位参数，安装门槛极低，适合普通创客用户自行改装使用。
