适配14毫米螺丝的3D打印挤出热端结构

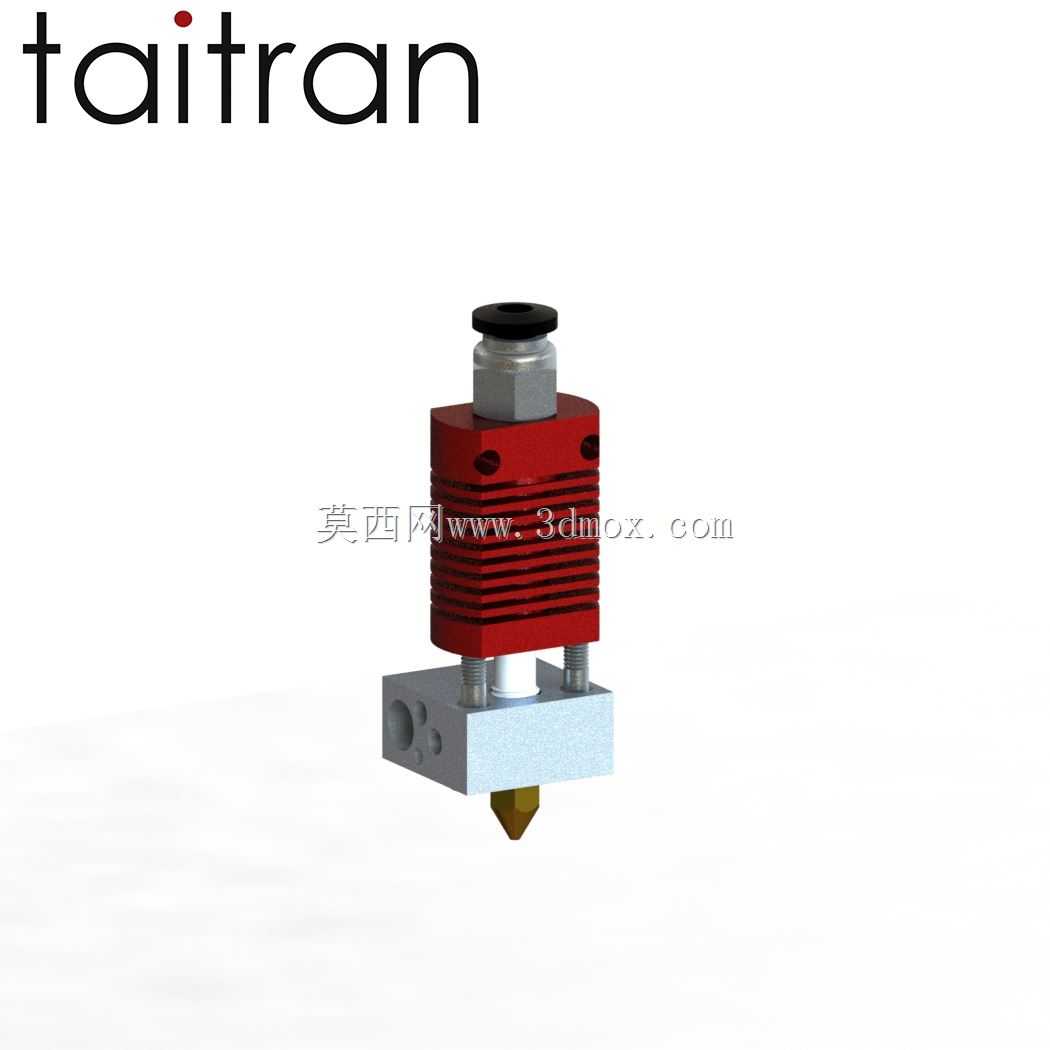

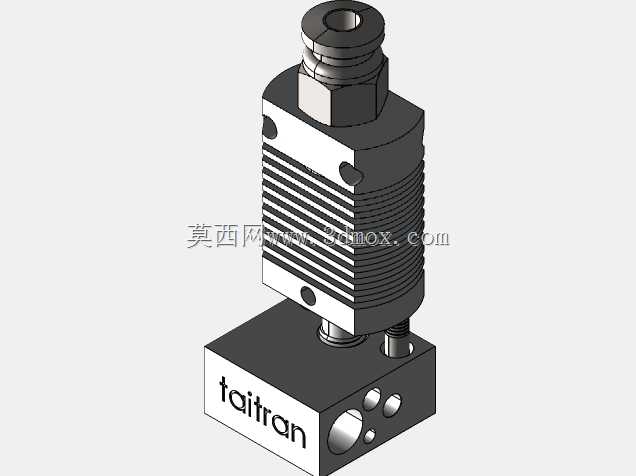

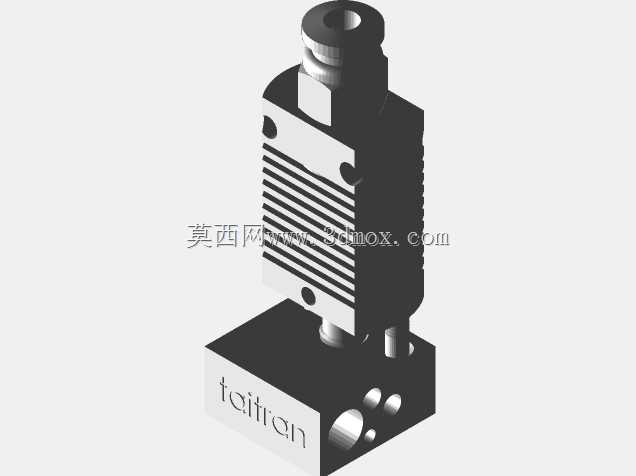

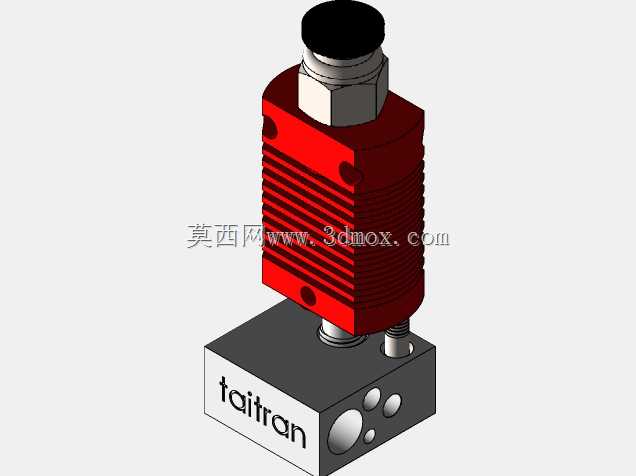

这款热端是桌面级FDM熔融沉积成型3D打印机的核心挤出执行部件，主要应用在个人DIY改装3D打印机、小型桌面商用3D打印设备、创客教育类3D打印实训装置中，承担耗材熔融、精准出丝的核心功能，可直接替换老旧设备上的同规格热端组件，解决原有热端堵头、散热不足、出丝不均的常见故障，也可用于自制3D打印机的核心部件选型组装。从实际使用场景来看，该热端适配常规1.75mm直径的PLA、ABS、PETG等主流FDM打印耗材，工作时可稳定维持最高260摄氏度的熔融腔温度，满足绝大多数民用级3D打印耗材的熔融加工需求，日常打印手板模型、教学教具、创意定制零件时都能提供稳定的出丝支撑。在功能特性设计上，这款热端采用分段式功能结构设计：顶部为气动快插接头，可直接对接标准4mm外径的PTFE送料管，无需额外固定件即可实现耗材的顺畅导入，快插结构的密封设计能避免送料过程中出现耗材卡顿、断料残留的问题；中段为红色阳极氧化铝合金散热鳍片结构，多道平行鳍片大幅提升了与空气的接触面积，可通过自然对流或者搭配小型散热风扇快速带走上传的热量，避免热量沿送料路径向上传导造成耗材提前软化膨胀，引发堵料故障；散热段与下方加热块之间采用不锈钢隔热喉管连接，利用不锈钢较低的热传导系数进一步阻断热桥，保证冷热区间的温度边界清晰；下部加热铝块内置标准加热棒与热敏电阻安装孔位，可兼容市面上绝大多数通用规格的加热元件与温度检测元件，加热块侧面的固定孔位可直接适配常规的热端固定支架，底部安装通用规格的黄铜喷嘴，出丝口径可根据打印精度需求灵活更换0.2mm到0.8mm的不同规格喷嘴。在安装边界设计上，这款热端的固定法兰位置适配14毫米螺丝的安装孔距，安装时无需对原有设备的安装支架进行二次打孔改装，直接对齐孔位锁入固定螺丝即可完成装配，整体径向最大尺寸不超过25毫米，轴向总长度控制在60毫米以内，不会和打印机的X轴运动导轨、打印平台调平组件、自动调平探针等周边部件产生运动干涉，适配绝大多数采用近程挤出或者远程挤出结构的CR10系列及同架构桌面3D打印机。设计过程中充分考虑了日常维护的便捷性，各分段部件采用标准螺纹连接，出现喷嘴堵头、喉管残留耗材等故障时，无需整体更换热端，仅需拆卸对应故障部件进行清理或者替换即可，大幅降低了设备的后期维护成本，同时各部件的连接密封面做了平面度处理，可避免熔融耗材从连接缝隙溢出，保证长时间打印过程中的结构稳定性。
