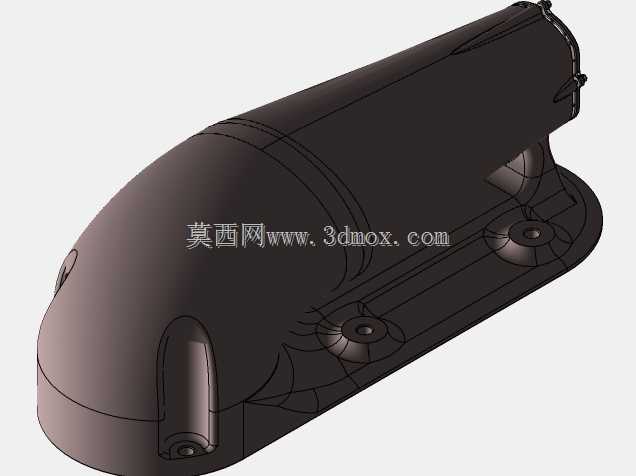

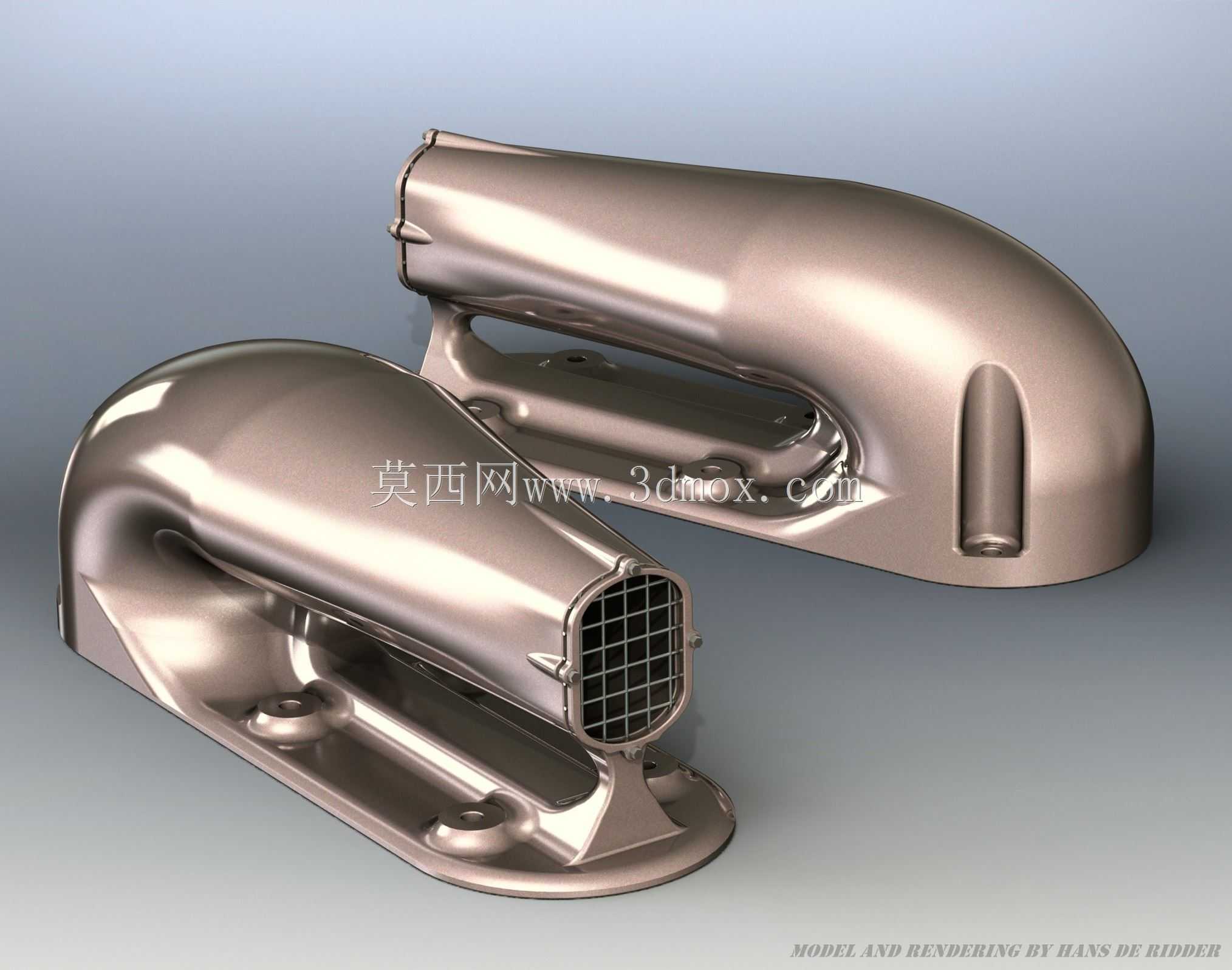

曲面流线型带格栅车用进气口结构设计

该进气口结构主要应用于小型内燃动力设备、特种作业车辆、户外发电机组的进气系统前端，作为外部空气进入设备动力腔的第一道导流与防护结构，承担着引导气流平顺进入进气道、阻挡大体积杂物与飞溅雨水侵入、优化进气端流场分布的核心作用，能够有效降低进气过程中的紊流噪声，减少杂质对后续空气滤芯的冲击负荷，延长动力系统进气过滤组件的维护周期。从功能特性来看，该结构采用一体化流线曲面壳体设计，整体过渡无突兀折角，进气端设置矩阵式格栅结构，格栅条采用等距排布的窄边设计，在保证足够进气通流面积的前提下，可有效拦截落叶、碎石、飞虫等大尺寸异物，避免异物直接冲入进气道造成滤芯堵塞甚至叶轮损伤；壳体底部设置带安装孔的一体化法兰底座，安装孔位采用沉孔设计，可配合螺栓实现与设备舱体壁面的紧密贴合固定，安装面与壳体曲面之间设置加强筋过渡，能够承受设备运行过程中的持续振动，避免长期使用后出现连接松动或壳体根部开裂的问题。设计过程中优先考虑了空气动力学性能，壳体整体采用渐缩式流道结构，从进气格栅端到出气连接端的通流截面平滑过渡，能够引导外部空气以较低的压力损失进入后续进气管道，减少进气阻力对动力设备进气效率的影响；曲面外形经过流场优化，可避免在壳体表面形成气流分离区，降低高速运行时的风噪，同时光滑的外曲面不易积留灰尘与雨水，日常清洁维护十分便捷。在安装边界方面，该进气口的底座安装孔位按照通用小型动力设备的舱体开孔标准设计，底座轮廓尺寸适配常规厚度的金属或复合材料舱壁，安装时仅需在舱壁对应位置开设匹配的通气孔与螺栓过孔，即可完成快速装配，无需额外设计转接支架；壳体的外伸长度经过严格控制，既保证了足够的导流长度优化进气气流，又不会过度突出设备外表面，避免在设备转运、作业过程中发生磕碰损坏，壳体壁厚按照常用工程塑料或低压铸铝的成型工艺设计，兼顾结构强度与轻量化要求，可适配注塑、低压铸造等多种量产加工工艺，适合批量配套生产。
