多轮式可调压外圆滚花加工刀架结构

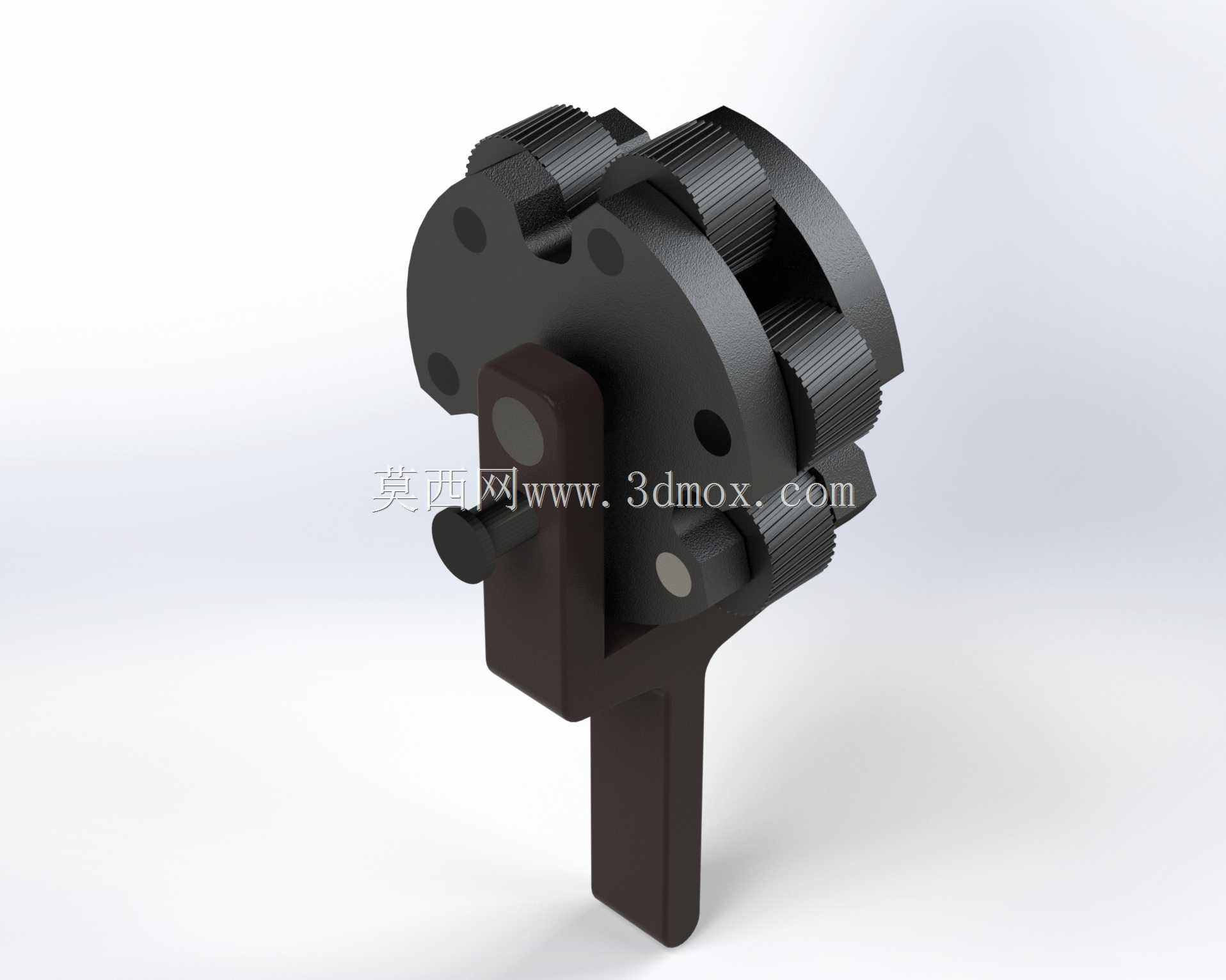

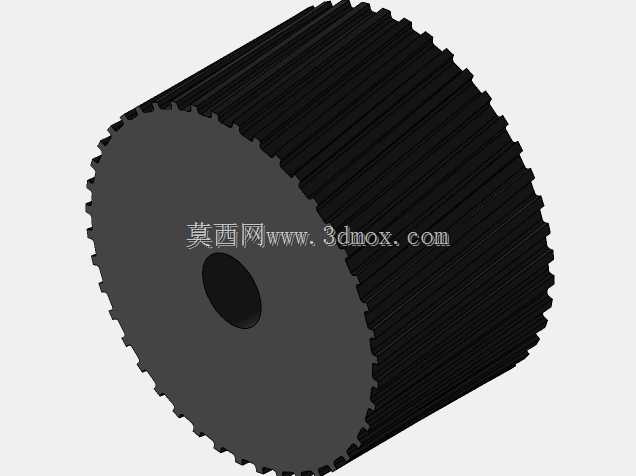

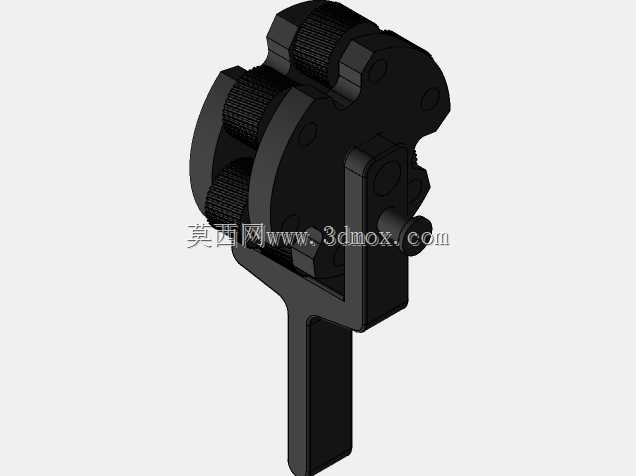

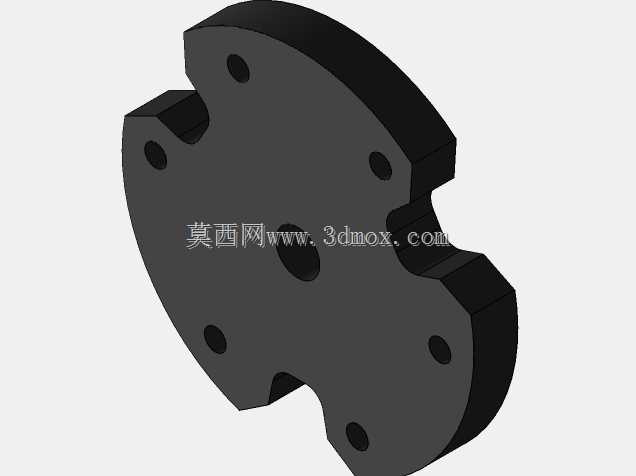

这款滚花刀架是适配普通车床、小型仪表车床的外圆表面压花加工专用辅具，核心应用场景集中在五金加工、工具制造、小零件批量生产的机加工环节，主要针对圆形截面金属、硬质塑料工件的外表面滚压网纹、直纹作业，常见加工对象包括螺丝刀手柄、五金旋钮、量具握柄、紧固件防滑段等需要增加表面摩擦力、提升握持手感的回转类零件，通过滚压成型的方式在工件表面挤压出均匀凹凸纹路，相比切削式滚花不会产生切屑，纹路成型后工件表面强度更高，防滑握持效果更持久。从功能特性来看，这款刀架采用多滚轮圆周排布结构，共设置六组滚花轮安装位，可根据加工纹路需求同时安装不同齿距的直纹轮或网纹轮，加工时无需频繁换轮即可适配不同纹路规格的加工需求；刀架自带压合调节结构，通过侧方的锁紧拨杆可快速调整滚轮与工件表面的贴合压力，适配不同硬度材质的滚压需求，避免压力过大导致工件变形、压力不足导致纹路深浅不均的问题；刀架尾部采用标准方柄结构，可直接装夹在车床刀架的标准刀座上，无需额外制作转接夹具，装夹定位效率高。设计思路上，整体采用分体式组装结构，主体承载盘采用高强度合金钢材质，表面做发黑防锈处理，滚花轮采用高硬度高速钢材质，刃口耐磨度高，可承受长时间反复滚压作业不崩齿；滚轮安装轴采用间隙配合设计，滚轮转动顺滑无卡滞，滚压过程中可随工件转动同步自转，避免划伤工件表面；拨杆锁紧结构采用偏心压紧原理，扳动拨杆即可实现滚轮组的开合与压力锁定，操作便捷，适合批量加工时的快速调整。从安装边界与尺寸适配来看，刀架装夹柄为标准20mm方柄，适配绝大多数中小型车床的刀座安装尺寸，刀架整体回转直径控制在120mm以内，装夹后不会与车床卡盘、尾座产生运动干涉；可加工的工件直径范围覆盖3mm到50mm的常规回转零件，滚压纹路深度可在0.2mm到1mm之间灵活调整，既能加工细小的精密仪器旋钮防滑纹，也能加工大直径工具手柄的深纹路，适配范围覆盖绝大多数常规滚花加工需求。实际使用时，只需将刀架装夹固定在车床刀座上，调整刀架中心高与工件回转中心对齐，根据工件材质调整合适的滚压压力，开动车床带动工件低速转动，匀速进给刀架即可一次完成整段外圆的滚花作业，加工出的纹路均匀清晰，无乱纹、断纹问题，加工效率远高于单轮滚花工具，同时多轮结构可分摊滚压时的径向受力，减少工件弯曲变形的概率，尤其适合细长轴类零件的滚花加工。
