HC-SR04超声波测距传感器模块结构设计

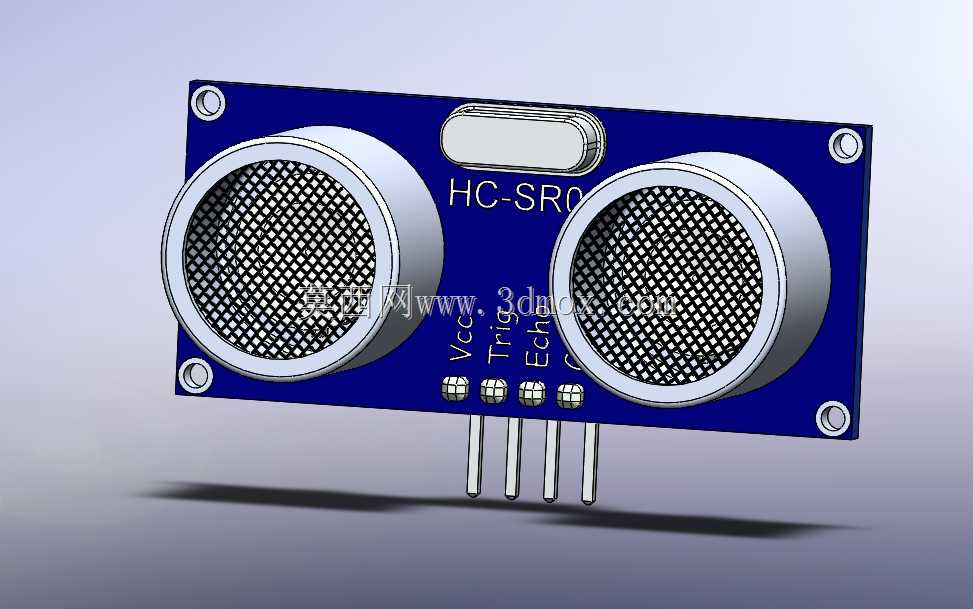

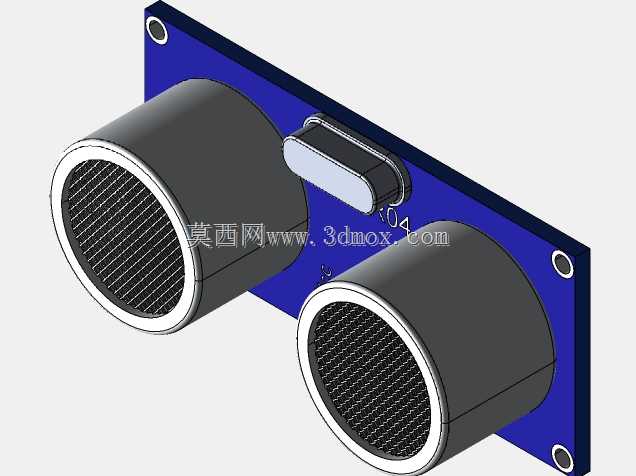

这款超声波测距模块是嵌入式开发、智能硬件搭建领域极为常用的非接触式距离检测元件，广泛应用在智能小车避障、自动门感应触发、液位高度检测、物体存在检测、机器人路径规划、停车场车位检测、安防入侵检测等诸多场景中，能够在不接触被测物体的前提下完成距离参数的实时采集，适配各类开源硬件开发平台与小型智能设备的感知需求。从功能特性来看，该模块依靠一对超声波换能器完成工作，其中一个换能器负责向外发射固定频率的超声波脉冲，另一个负责接收遇障碍物反射回来的回波信号，通过计算声波从发射到接收的时间差，结合声速参数换算得到模块与被测物体之间的直线距离，检测范围覆盖日常近距离感知的常用区间，测距响应速度快，不受光照、被测物体颜色透明度等可见光条件干扰，在普通室内环境下工作稳定性出色，能够为后端控制系统提供可靠的距离反馈信号。在设计思路上，模块采用一体化PCB载板集成方案，将超声波换能器、驱动电路、信号处理电路、通讯接口全部整合在同一块电路板上，板载预留标准2.54mm间距排针接口，分别对应电源供电、触发信号输入、回波信号输出引脚，无需额外外接复杂的信号调理电路，使用者只需按照引脚定义连接主控板即可快速完成功能调试，大幅降低了开发阶段的硬件搭建难度。电路板上预留四个对称布置的安装固定孔，适配M2规格的固定螺丝，能够直接通过螺丝锁紧固定在设备支架、小车底盘、设备外壳内壁等安装位上，安装孔位对称分布在电路板四个角位置，安装后受力均匀，不会因为设备运行的轻微震动导致模块移位偏移。模块整体外形为规整的长方形板状结构，两个圆柱形换能器平行布置在板面前侧，换能器出声面朝向同一方向，保证发射与接收的声波路径重合，减少测距误差；板载晶振元件布置在两个换能器中间靠上位置，为电路提供稳定的时钟基准，排针接口统一布置在电路板下侧边缘，接线时线缆可以从板体下方引出，不会遮挡换能器的声波收发路径，整体布局紧凑合理，在保证功能完整的前提下尽可能压缩了板体占用空间，能够适配各类内部安装空间有限的小型智能设备，安装时只需保证换能器前方无遮挡物，预留出声波传播的锥形空间即可正常工作，无需额外调整复杂的安装角度。
