HC-SR04超声波测距传感器结构设计

这款超声波测距模块是嵌入式开发、智能硬件项目中极为常用的非接触式距离感知部件，广泛应用于智能小车避障、液位检测、物体接近感应、自动门触发、停车场车位检测、安防入侵报警、机器人路径规划等场景，能够在不与被测物体产生物理接触的前提下，稳定输出2cm到400cm范围内的距离数据，测距精度可达到3mm级别，完全覆盖民用、工业级轻量感知场景的使用需求。

从功能特性来看，该模块通过一对超声波换能器完成测距作业：其中一个换能器负责向外发射40kHz频率的超声波脉冲，另一个换能器负责接收遇障碍物反射回来的回波信号，模块内部电路自动计算声波从发射到接收的时间差，结合空气中的声速换算出与前方障碍物的实际距离，全程无需复杂的外围电路配合，仅需通过四个引脚即可完成与主控板的连接，分别为电源正、电源地、触发信号端、回波信号端，接线逻辑简单，适配绝大多数单片机、开发板的IO接口驱动。

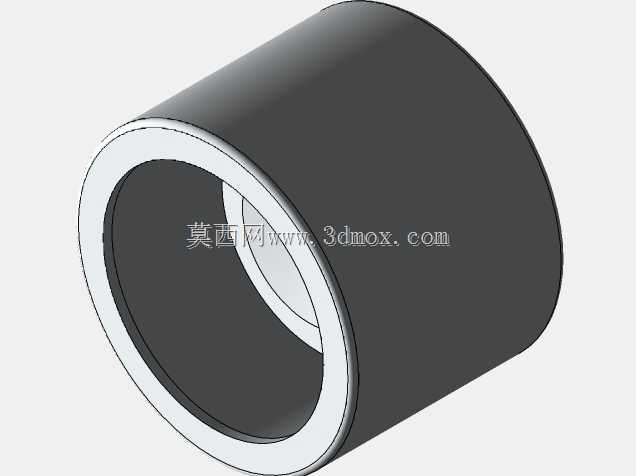

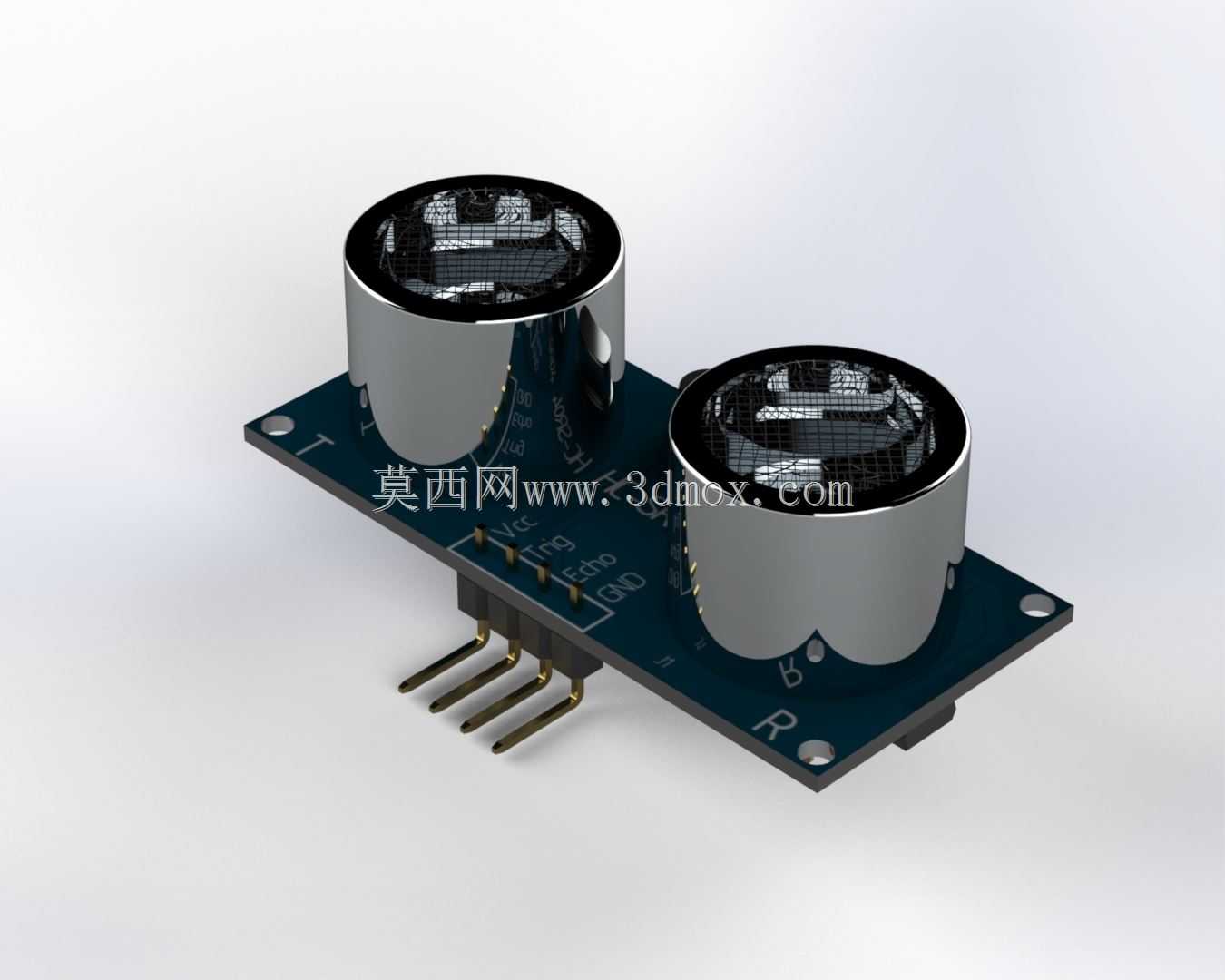

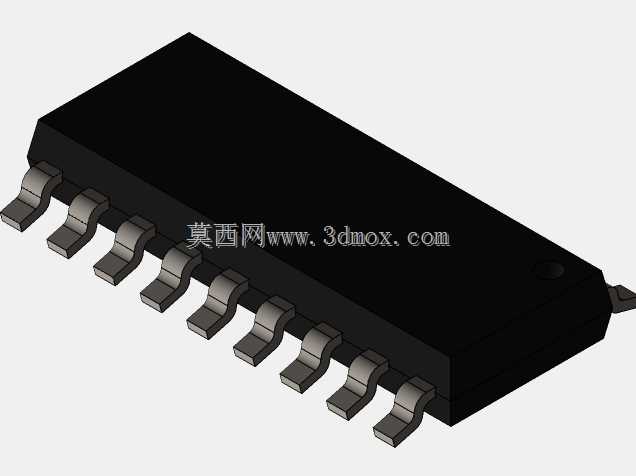

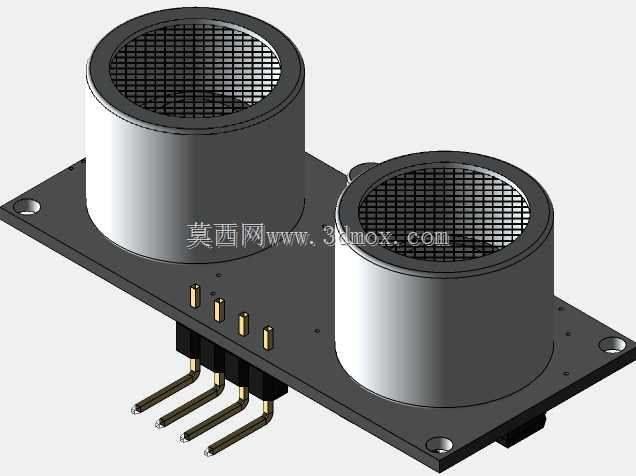

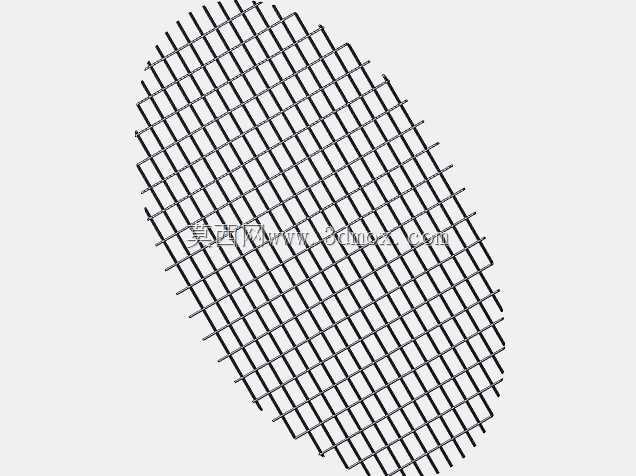

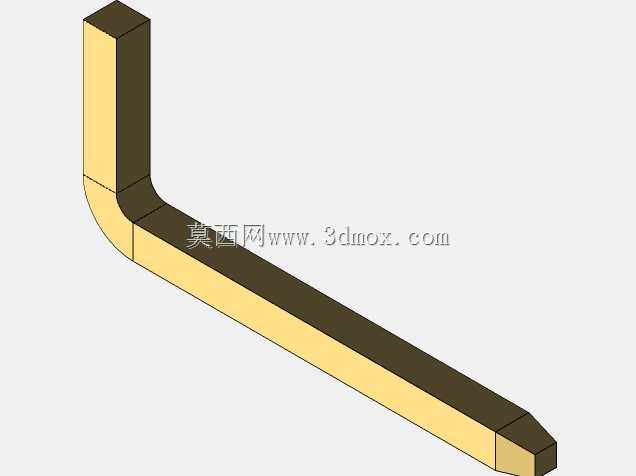

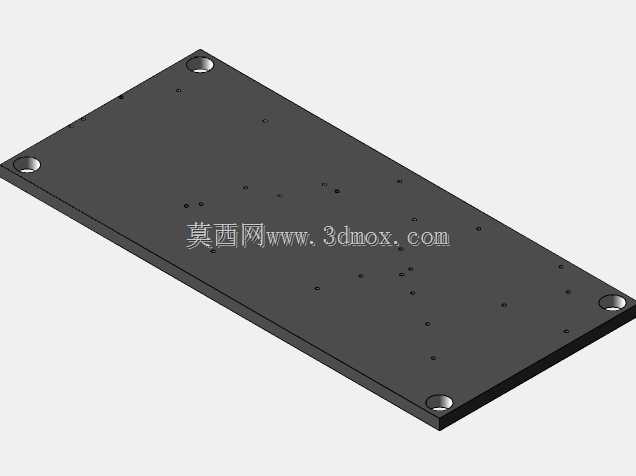

设计过程中充分考虑了实际安装与使用的边界条件：模块采用标准PCB基板作为承载主体，两个圆柱形超声波换能器对称布置在基板前端，保证声波发射与接收的角度匹配，换能器的探测角度约为15度，能够有效覆盖正前方的锥形探测区域，避免旁侧干扰带来的测量误差。基板下方引出标准2.54mm间距的直插排针，既可以直接焊接在主控电路板上，也可以通过杜邦线进行飞线连接，适配不同的安装空间需求。基板上预留了固定安装孔位，可通过M2规格的螺丝将模块固定在设备支架、壳体上，安装时需注意两个换能器的正面需朝向被测方向，前方不能有透明、吸音材质的遮挡物，避免影响声波的正常发射与接收。

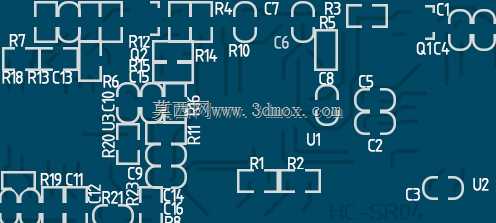

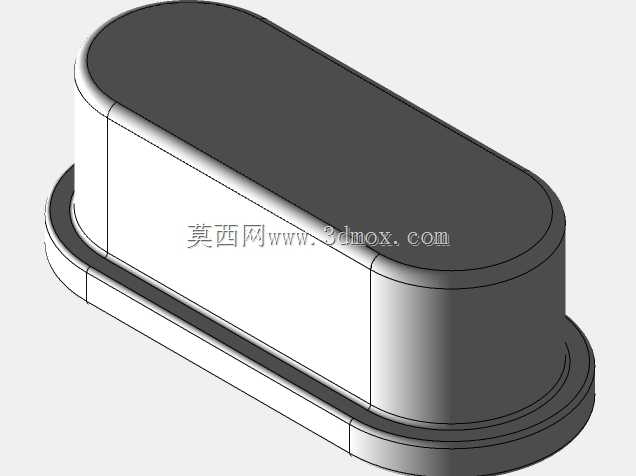

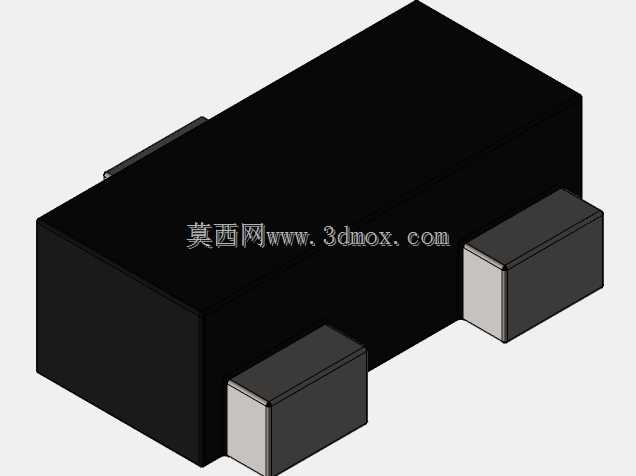

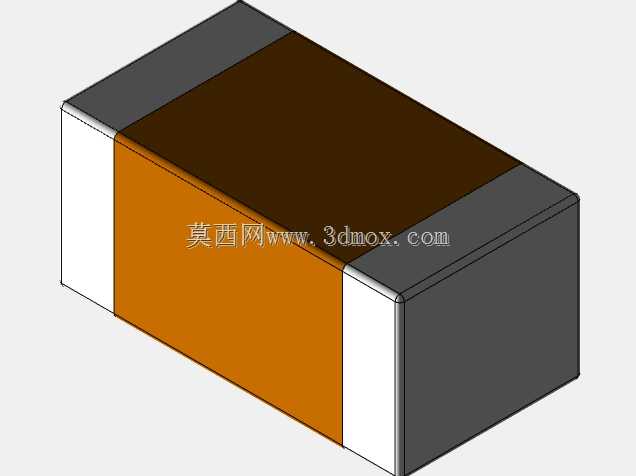

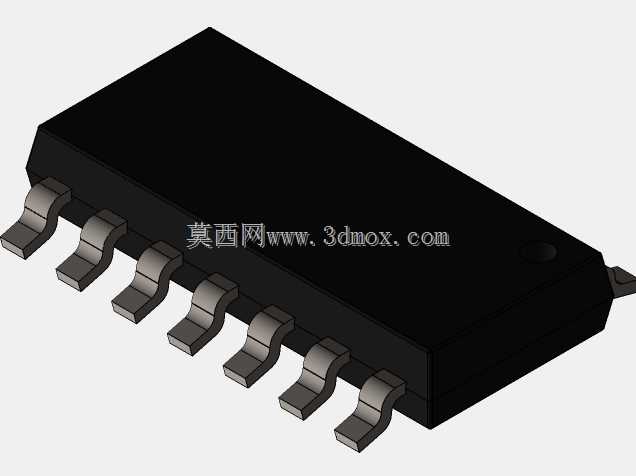

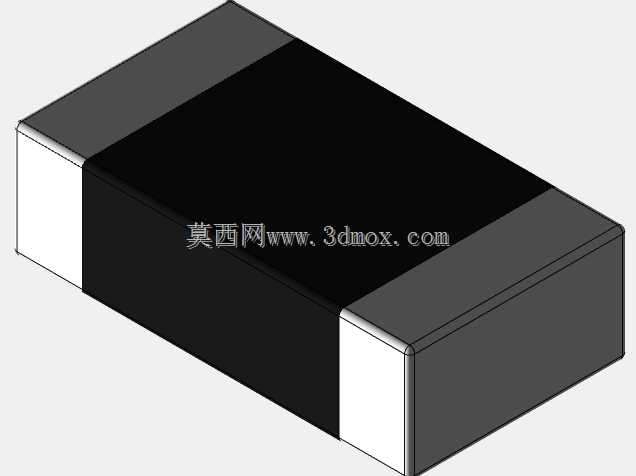

外形尺寸方面，模块整体长宽尺寸适配常规电子模块的安装规范，厚度控制在较低范围，不会占用过多的设备内部空间，排针的伸出长度经过优化，既保证焊接后的连接强度，也不会因为针脚过长导致安装时与其他部件产生干涉。电路部分的布局充分考虑了抗干扰需求，将信号处理电路布置在两个换能器的后侧，减少换能器工作时的电磁干扰对信号采集的影响，电源输入端预留了滤波电容的安装位置，能够适配波动范围较小的直流5V供电场景，保证模块在不同供电条件下都能稳定输出测距数据，不会因为电源纹波导致测量失准。
