纺织高速剑杆织机喂入架结构设计

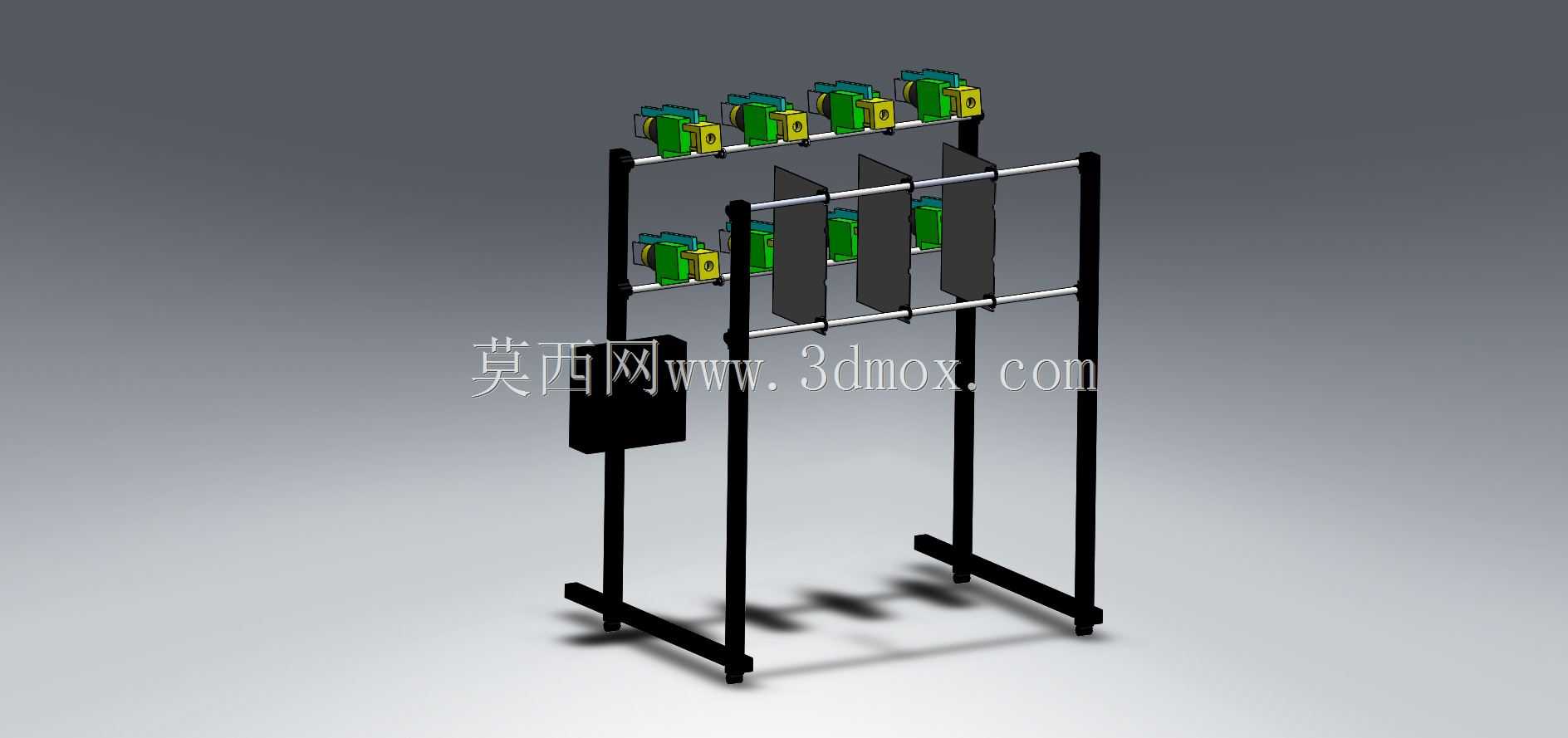

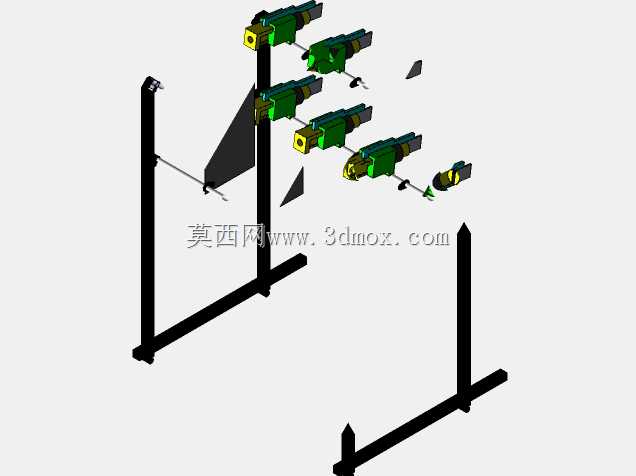

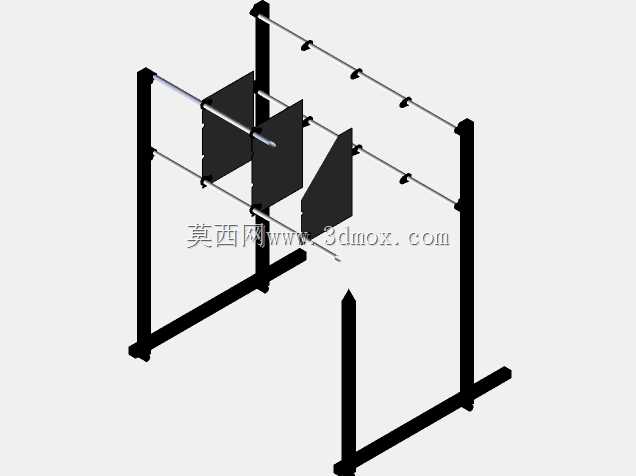

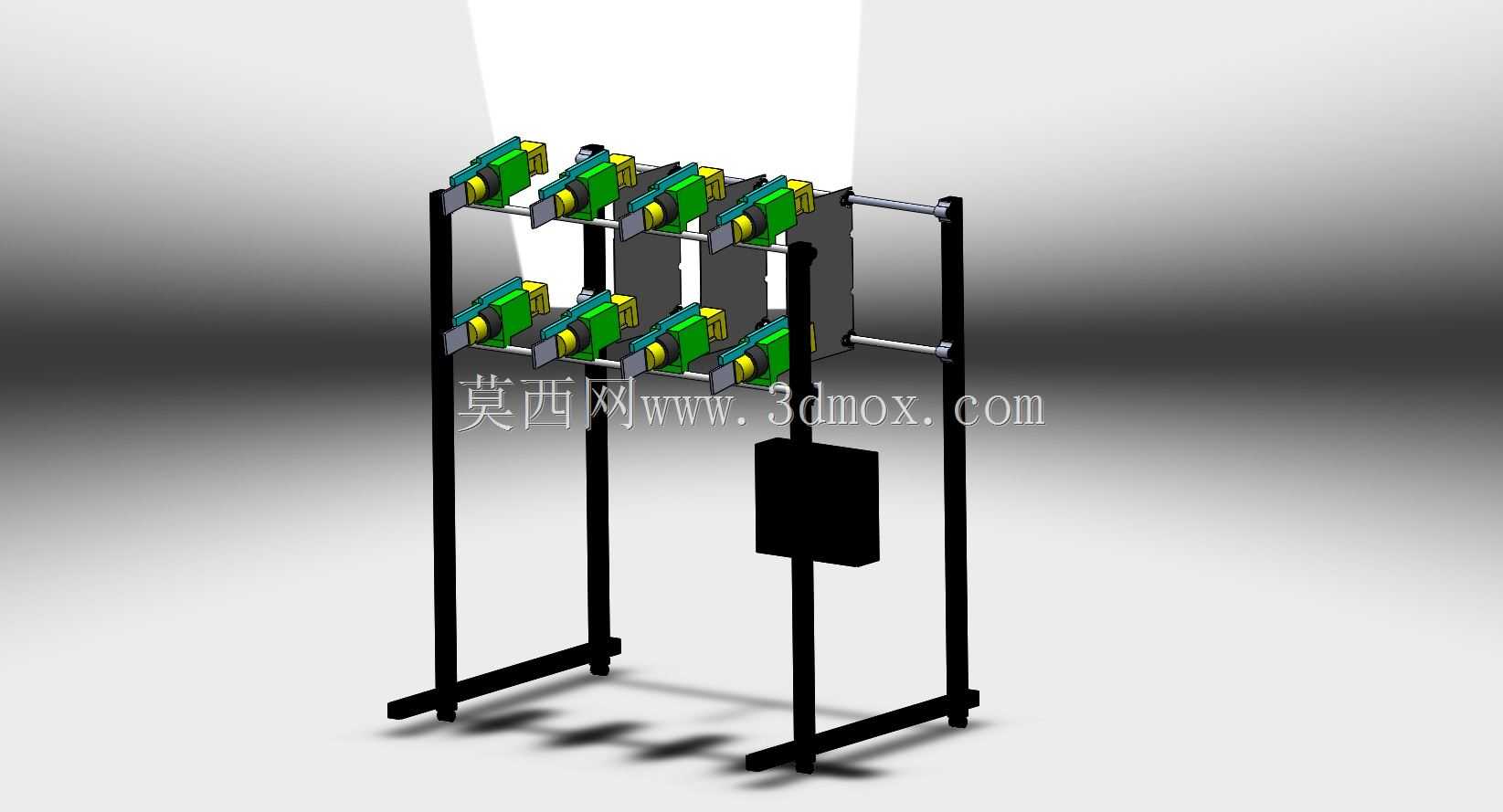

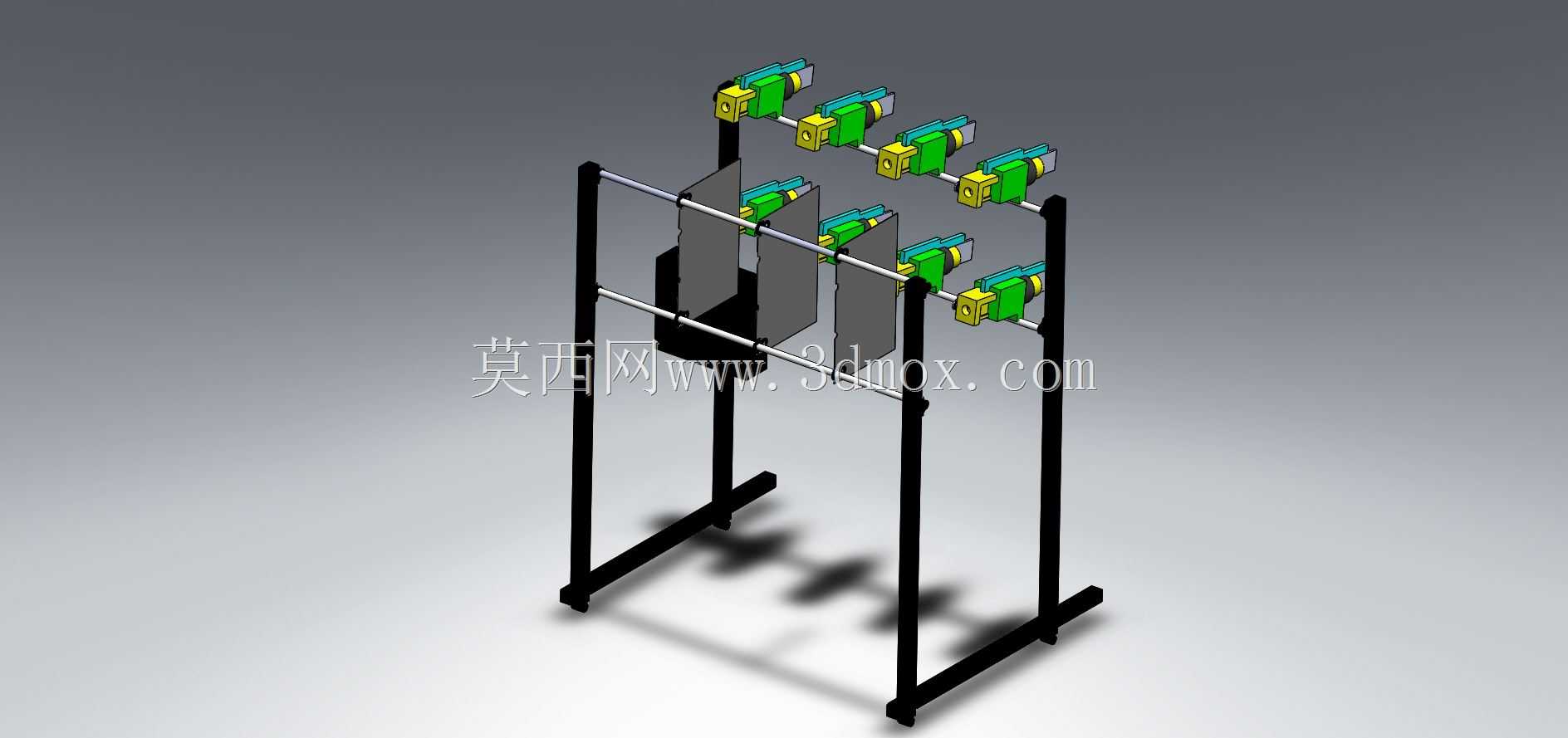

该喂入架是高速剑杆织机的核心配套辅件，主要应用于纺织织造车间的剑杆织机生产工位，承担纬纱喂入过程中的多组纬纱筒承载、导向与有序排布功能，是保障剑杆织机高速织造过程中纬纱供给稳定、避免多股纬纱缠绕干涉的关键支撑结构。在实际织造生产场景中，该部件安装于剑杆织机的纬纱输入侧，对应织机多色纬织造的工艺需求，可同时承载8组纬纱筒的安装工位，适配高速织造时频繁换纬、多纬同步供给的生产节奏，解决传统单路喂入架无法满足多色纬织物生产、纬纱排布杂乱易断的痛点。从功能特性来看，该喂入架采用双侧立式支撑结构，底部设置横向稳定脚撑，可直接固定于织机旁的车间地面或织机配套安装基座上，架体设置上下两层横向承载杆，上层杆体用于安装纬纱筒的张力控制与导向组件，下层杆体用于安装纬纱阻尼缓冲与分纱组件，每一组纬纱对应独立的安装位与导向通道，各通道之间预留足够的操作间隙，既避免纬纱运行过程中相互摩擦起毛，也方便值机人员快速更换纬纱筒、处理断纱故障。设计过程中，首先围绕剑杆织机的纬纱喂入工艺参数确定架体的整体跨度与高度，整体安装边界控制在适配多数中小幅宽高速剑杆织机的安装尺寸范围内，架体高度匹配值机人员站立操作的舒适高度，无需踮脚或弯腰即可完成纬纱更换与张力调节操作；支撑立柱采用矩形截面型材制作，保障架体在织机高速运行产生的持续振动下不发生晃动偏移，横向杆体采用光滑圆杆设计，减少纬纱穿行过程中的摩擦阻力，各纬纱安装组件的排布角度经过反复校核，确保纬纱从筒子退绕后能以最优的喂入角度进入织机的储纬器与选纬机构，降低纬纱退绕过程中的张力波动，减少断纬、纬缩等织造疵点的产生。架体的结构设计充分考虑了车间生产的实用性，没有多余的冗余结构，整体拆装便捷，各导向组件与承载组件均可单独更换，降低日常维护的成本，同时架体的底部脚撑设置有可调式固定结构，可根据现场安装地面的平整度微调架体水平度，保障纬纱喂入路径的平直度，适配不同型号高速剑杆织机的安装对接需求，能够有效提升多色纬织造过程的生产效率，降低纬纱损耗与设备故障停机时间。
