焊接式钢制龙门承重支撑机架结构

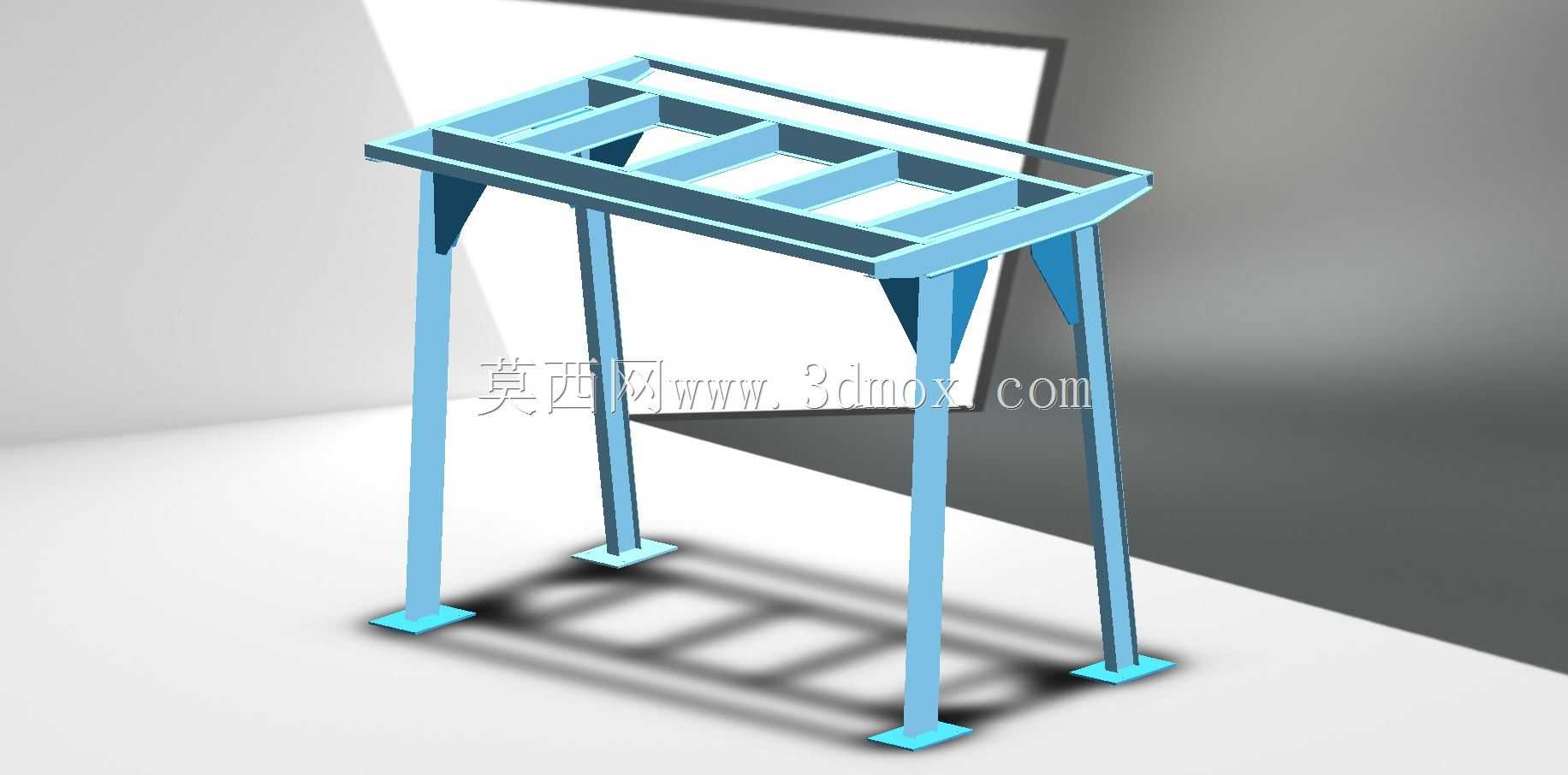

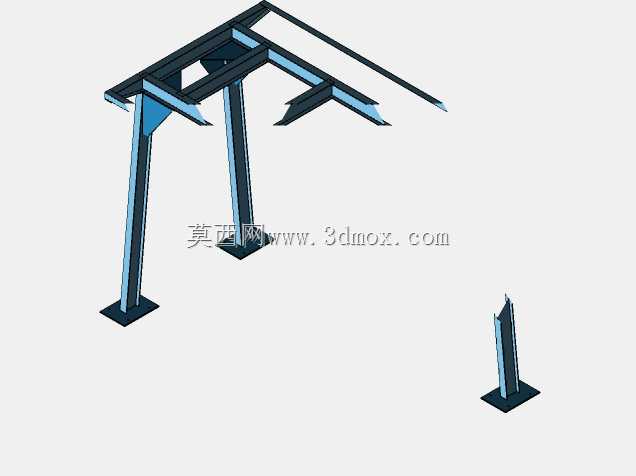

　　该龙门架为典型的跨工位承重支撑钢结构件，主要应用于生产车间内跨作业区域的物料吊运、轻型设备挂载、检测工位工装架设等场景，可在不占用地面连续作业通道的前提下，提供稳定的上部承载支点，适配生产线跨工位的物料中转、小型部件吊装移位、传感器组或作业执行机构的高位安装需求，避免地面支撑结构对作业动线的遮挡与干扰。整体采用型材焊接成型，四根竖直支撑柱底部设置带安装孔的方形法兰底座，可通过膨胀螺栓或化学锚栓与混凝土地面刚性固定，安装时需保证四个底座的平面度公差控制在2mm以内，避免立柱受偏载产生附加弯曲应力。顶部承载框架采用矩形截面型材组焊为格栅式框架结构，相比整板式框架在保证整体抗弯刚度的前提下有效降低自重，格栅间隙可作为挂载部件的安装点位，

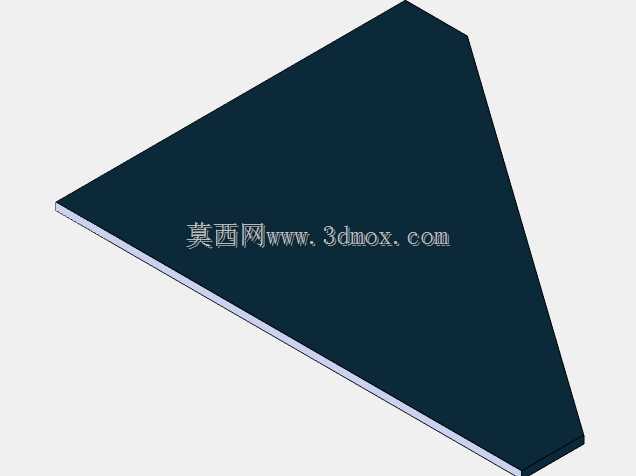

　　适配不同跨度的执行机构、吊具或检测组件的固定需求。立柱与顶部框架的连接位置设置三角形加强筋板，筋板沿立柱受力方向双侧布置，可有效分散承载时节点位置的应力集中，避免长期受载后焊缝开裂。设计过程中优先考虑现场安装的便捷性，所有焊接节点均在工厂预制完成，现场仅需完成底座固定与上部承载部件的装配，无需现场焊接作业，降低现场施工的精度控制难度与作业成本。结构的整体跨度可根据实际作业通道宽度调整，立柱高度适配常规车间作业人员通行与中型工件转运的净空需求，顶部框架的承载面预留通用安装孔位，可直接适配标准规格的电动葫芦、滑移导轨、检测传感器阵列等部件的安装，无需二次打孔加工。整体结构的受力路径清晰，上部载荷通过顶部格栅框架均匀传递至四根立柱，

　　再通过底部法兰分散至地面基础，静态承载下的结构变形量控制在跨度的1/1000以内，可满足多数轻型工业场景的高位承载需求，同时外露的焊接结构便于日常巡检时检查焊缝状态，及时发现应力变形或焊缝损伤隐患，降低运维过程中的结构失效风险。
