方形法兰式带座外球面轴承安装结构

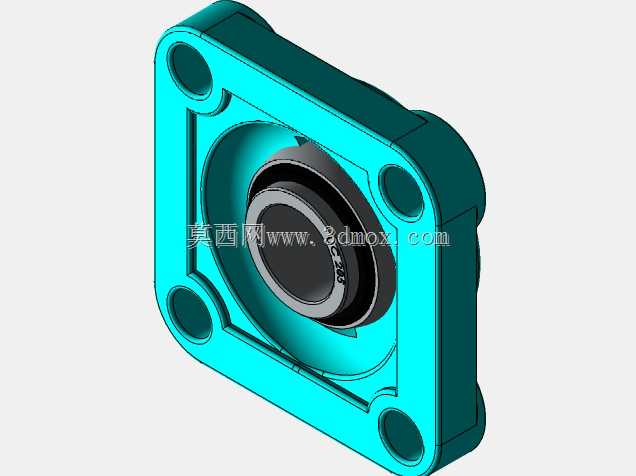

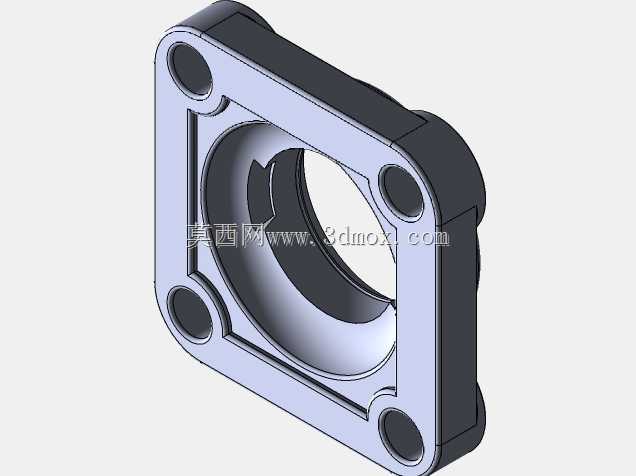

这款方形法兰带座外球面轴承组件，是工业传动系统中应用极为广泛的支撑类零部件，主要用于各类旋转轴的径向支撑与定位，常见于输送线辊筒支撑、食品包装设备传动辊、农业机械传动轴、轻工纺织设备导辊、小型风机主轴等场景，能够在多粉尘、轻度潮湿的常规工业环境下稳定工作，为旋转轴提供可靠的径向承载与一定的调心补偿能力。该组件由外球面球轴承与方形铸铁轴承座组合而成，轴承座采用方形四孔法兰结构设计，四个安装孔分布在方形座体的四个角位，安装时可直接通过螺栓将座体固定在设备的安装立板或机架平面上，无需额外设计复杂的轴承安装座腔体，大幅降低设备机架的加工难度与装配复杂度，尤其适合安装面为平面的侧边支撑场景。外球面轴承的内圈带有顶丝结构，装配时可通过拧紧顶丝直接将轴承内圈与穿入的传动轴锁紧固定，无需额外设计轴肩、锁紧螺母等轴向定位结构，装配流程简单快捷，后期维护更换时也无需拆解周边过多零部件，可大幅缩短设备停机维护的时间。设计过程中，方形座体的壁厚经过合理校核，既保证座体具备足够的结构刚性，在承受额定径向载荷时不会出现明显形变，同时也避免了不必要的材料冗余，控制组件整体重量；轴承座与外球面轴承的配合球面采用适配的曲率设计，允许轴承内圈相对座体产生小角度的偏转，能够补偿传动轴加工、装配过程中产生的轻微同轴度误差，避免轴系因安装偏差产生额外的附加载荷，延长轴承与传动轴的使用寿命。安装边界方面，方形座体的四个安装孔中心距符合通用带座轴承的安装尺寸规范，可与同规格的标准安装位直接互换；座体的中心轴承孔高度与座体厚度经过匹配设计，保证传动轴安装后与安装面保持标准的中心高，无需额外调整轴系高度；轴承内圈的孔径适配对应直径的标准圆轴，轴端穿入后通过顶丝锁紧即可完成固定，整体安装流程无需专用工装，普通装配人员即可快速完成操作。实际使用过程中，铸铁材质的轴承座具备良好的减震性能，能够吸收轴系运转过程中产生的轻微振动，降低设备整体运行噪音；轴承内部预填有适配的润滑脂，常规工况下可在较长周期内无需额外加注润滑脂，减少日常维护工作量。
