巴哈赛车钢管式防滚车架底盘结构设计

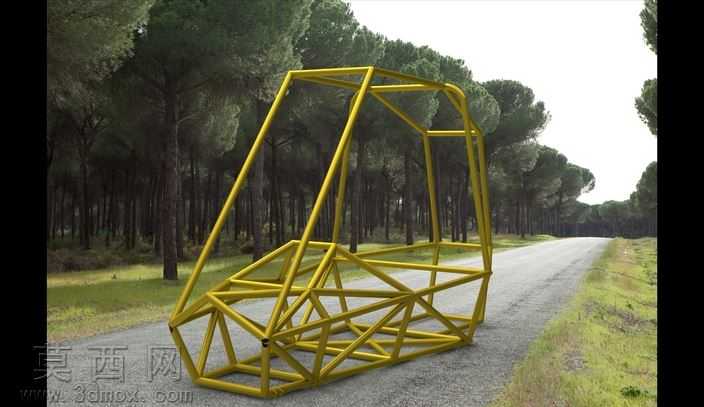

本作品为巴哈越野赛事专用的赛车底盘车架三维模型，采用空间钢管桁架式结构设计，整体建模过程依托三维参数化设计软件完成，从赛事规则要求与越野工况受力需求出发搭建整体框架。建模阶段先依据整车总布置的人机工程、硬点定位要求绘制三维空间线框，确定每根钢管的空间走向、连接节点位置，再基于线框生成对应规格的钢管实体，对所有连接节点做共节点合并处理，保证结构的受力连续性，避免建模过程中出现干涉、错位问题。模型完整还原了巴哈车架的核心结构分区：前部为防撞溃缩区与前悬架安装支点，预留了转向机构、前防撞梁的安装位；中部为驾驶舱区域，严格按照赛事规则要求设计防滚环的高度、侧向防护杆的间距，保证驾乘人员的生存空间，同时预留了座椅、安全带、方向盘、操纵机构的安装定位点；后部为动力总成安装区，设计了适配发动机、后悬架、传动系统的安装支座结构，上部防滚环延伸至车尾形成后部防溃缩防护结构。材质设定上，主体车架采用赛事常用的铬钼合金钢管材质，渲染阶段赋予金属明黄色漆面质感，还原实车的焊接钢管车架视觉效果，对钢管焊缝位置做了细节化的纹理处理，提升模型的真实感。结构设计阶段充分考虑越野赛事的复杂受力工况，对主承力管采用大管径厚壁钢管，辅助支撑管采用稍小规格钢管，在保证整体抗扭、抗弯强度的前提下尽可能控制车架整体重量，所有弯折钢管的弯曲半径均符合实际弯管加工的工艺要求，连接节点的设计兼顾焊接工艺的可操作性，避免出现无法加工的锐角、极小间隙结构。整体模型结构完整，各部件层级清晰，可直接用于后续的有限元受力分析、整车总布置装配、工程出图加工以及赛事参赛方案展示使用，能够直观呈现巴哈赛车底盘车架的空间结构与设计逻辑。
