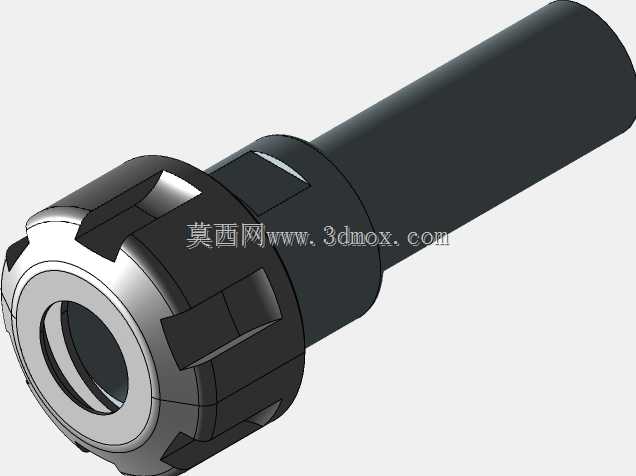

ER16直柄弹簧夹头刀柄配套压盖结构

这款ER16柄与盖的配套结构，是数控铣削、钻削加工场景中极为常用的刀具夹持组件，主要适配各类立式加工中心、数控铣床、钻攻中心的主轴直柄安装接口，承担装夹小径铣刀、钻头、铰刀等切削刀具的核心作用，是机床加工环节中连接主轴与刀具的关键传动部件。在实际生产应用中，该组件可覆盖精密模具加工、小型五金零件批量加工、铝合金结构件精加工等多种场景，能够在高速旋转切削过程中稳定传递主轴扭矩，保障刀具的径向跳动精度控制在合理区间，避免加工过程中出现振刀、刀具偏摆导致的工件尺寸超差、表面光洁度不达标等问题。从功能特性来看，ER规格的夹头刀柄本身依靠ER弹簧夹头的弹性形变实现对刀具柄部的均匀抱紧，而配套的压盖则通过内螺纹与柄体前端的外螺纹旋合，旋紧过程中对夹头施加轴向压力，迫使夹头沿锥面收缩从而夹紧刀具，这款结构的压盖外侧设计了多组对称的防滑卡槽，既可以使用专用ER扳手快速施加拧紧力矩，也能在日常换刀操作中减少打滑风险，提升换刀效率。在设计思路上，这款结构充分考虑了实际加工中的刚性需求与安装适配性：柄体采用直柄圆柱结构，可适配不同规格的主轴套、延长杆安装接口，整体同轴度设计基准贯穿柄部轴线与夹头内孔轴线，从结构上保障高速旋转时的动平衡性能，减少主轴高速运转时的离心振动；压盖与柄体的螺纹配合采用细牙螺纹设计，旋合过程中进给量更小，夹紧力的控制更加精准，既可以避免夹紧力过大导致夹头碎裂、螺纹滑牙，也能防止夹紧力不足导致加工时刀具松脱飞出。从安装边界与尺寸适配来看，该ER16规格的组件可夹持的刀具柄部直径范围覆盖1mm到10mm的常规直柄刀具，柄体的圆柱安装段可根据不同机床的装夹需求匹配对应直径的直柄规格，压盖旋合后的最大外径控制在合理范围，能够避免加工过程中压盖与工件、夹具发生干涉，在深腔加工、小型零件近距离加工场景中具备更好的通过性。整体结构没有多余的冗余设计，所有外形轮廓都服务于功能需求，柄部的光滑圆柱面既保障了装夹时的贴合精度，也减少了高速旋转时的风阻与动平衡偏差，前端压盖的卡槽均匀分布，在扳手施力时受力均匀，长期使用也不会出现局部变形导致的拆装困难。
