壁挂式焊接结构悬臂支撑作业台

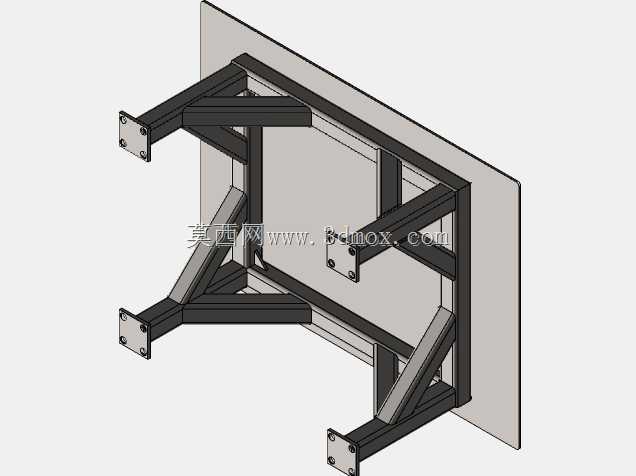

这款壁挂式焊接结构悬臂支撑作业台，主要面向车间墙面固定工位的作业需求设计，常见于小型加工工位、设备旁临时操作位、检修辅助作业面等场景，无需占用地面空间，能够充分利用车间垂直墙面区域拓展作业空间，尤其适合地面空间紧张、需要就近布置操作支撑面的生产场景，比如生产线旁的工件临时放置、工具挂载支撑、小型设备的安装固定依托等场景。从实际用途来看，该作业台通过壁挂安装的方式，在墙面上延伸出三个带安装孔位的悬臂支撑端，每个支撑端都预留了标准紧固件安装位，可以直接固定作业台面、挂载工具挂板、安装小型工装夹具，也可以作为轻型设备的安装支撑架使用，三个悬臂呈错落分布，能够覆盖不同的作业操作范围，避免单一支架的支撑盲区。在功能特性上，整体采用标准型材焊接成型，主框架为矩形管材拼接，每个悬臂与主框架的连接位置都加装了三角形斜撑加强结构，通过斜撑分散悬臂承重时的弯矩，避免长期承重出现结构变形，所有焊接位置都做了满焊处理，保证连接强度，每个悬臂的末端都焊接了带安装孔的法兰连接板，方便后续安装作业面或者外接部件时直接通过螺栓固定，无需现场二次打孔焊接。设计思路上，整体优先考虑壁挂安装的承重可靠性，主框架背部为整面贴合墙面的安装背板，能够将整体受力均匀分散到墙面的多个固定点上，避免局部应力过大损坏墙面；三个悬臂的长度经过适配设计，既保证足够的外伸距离满足操作空间需求，又控制悬臂长度避免承重时挠度过大，斜撑的角度设置在45度左右，最大化发挥三角结构的支撑稳定性，同时避免斜撑占用过多操作空间，整体结构没有多余的装饰性部件，全部为功能性受力结构，加工时仅需要通过型材切割、焊接、打孔即可完成，加工门槛低，适合车间自行加工制作。在外形尺寸与安装边界上，主安装背板为矩形结构，安装时需要保证背板贴合的墙面具备足够的承重能力，比如实体砖墙、混凝土墙或者带预埋钢板的钢结构墙面，三个悬臂向外伸出的距离适配常规小型作业的操作半径，末端安装板的孔位间距适配标准规格的紧固件，安装时需要保证主背板的水平度，避免三个悬臂出现高低差影响后续台面安装的水平度，整体承重范围适配轻型作业需求，不适合放置大重量重型工件，能够满足常规手工操作、轻型工具放置、小型设备依托的使用需求。
