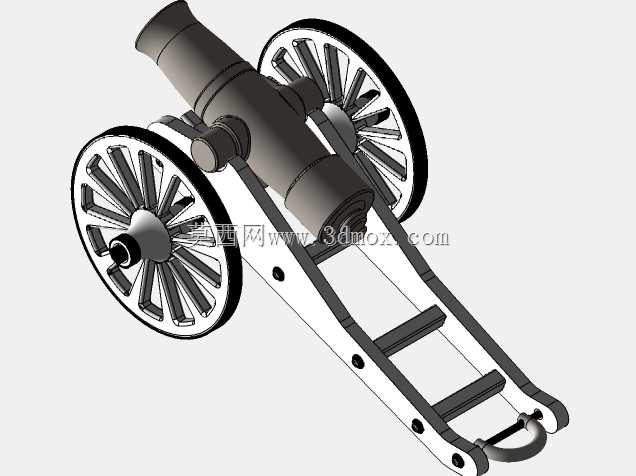

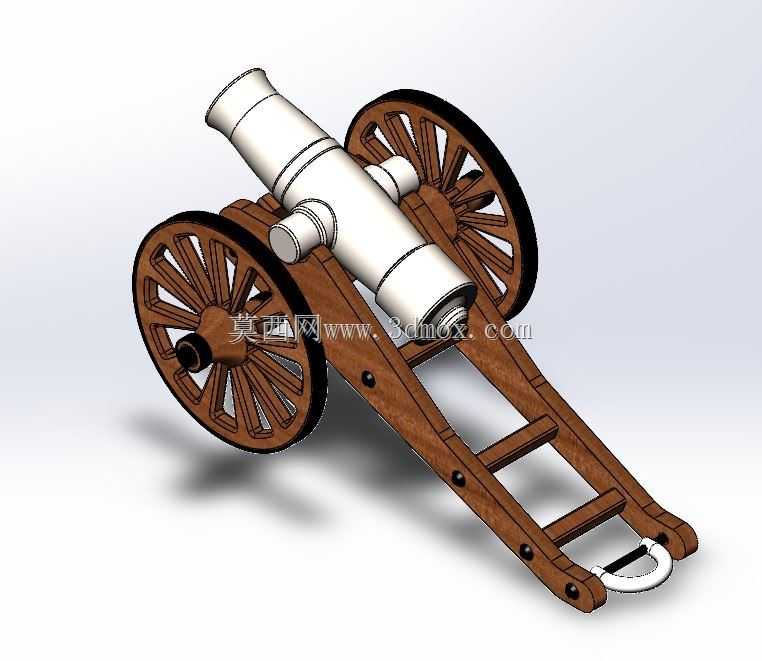

复古轮式加农炮结构三维建模设计

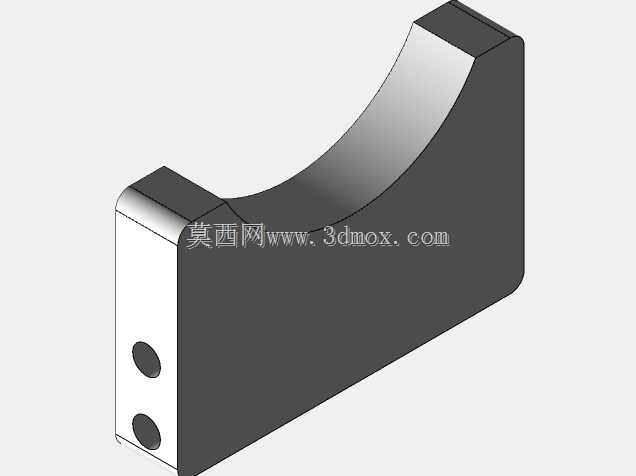

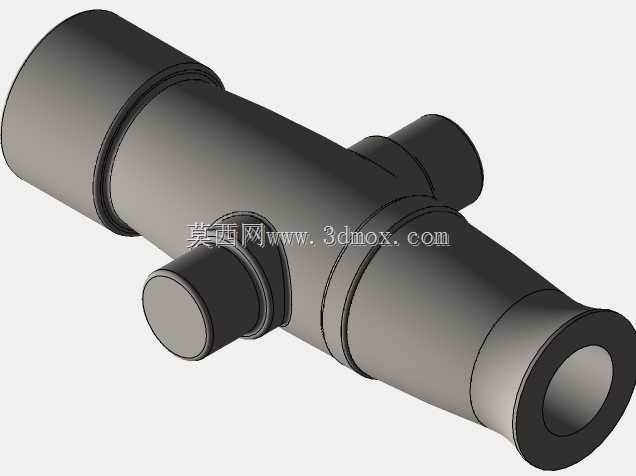

　　这款轮式加农炮的三维建模，核心围绕近代陆战火炮的实际作战场景展开设计，首先要明确这类装备的核心应用场景是近代野战攻防、要塞守备场景，需要兼顾短距离阵地转移的机动性与实弹发射时的结构稳定性，建模过程中没有做过度的艺术化夸张，所有结构尺寸都参考了同类型历史留存火炮的实测比例做还原。先从炮身部分说起，炮管采用前装滑膛结构设计，炮口位置做了加厚的炮口箍，炮尾位置设置了带火门的药室加强段，整根炮管的壁厚从炮尾到炮口呈渐变递减趋势，既保证了药室位置承受发射膛压的结构强度，也尽可能控制了炮身前端的冗余重量，避免整炮重心过度靠前影响轮架受力平衡。炮管与炮架的连接采用了炮耳轴结构，两个对称布置的耳轴卡入炮架上部的轴座内，既可以实现炮管俯仰角度的调整，

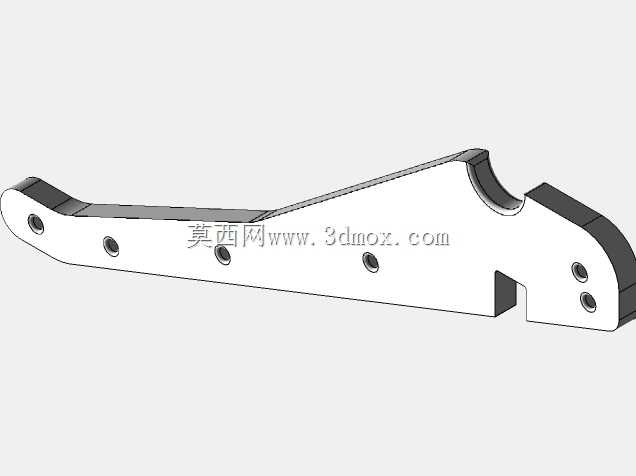

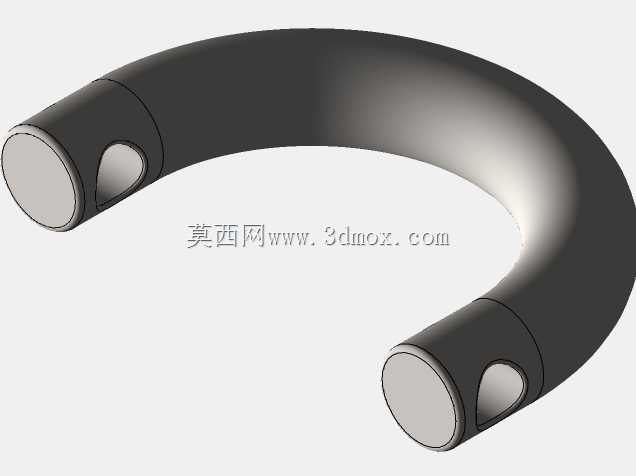

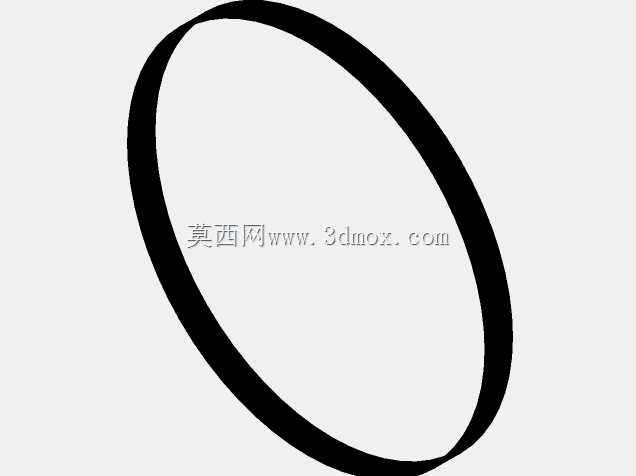

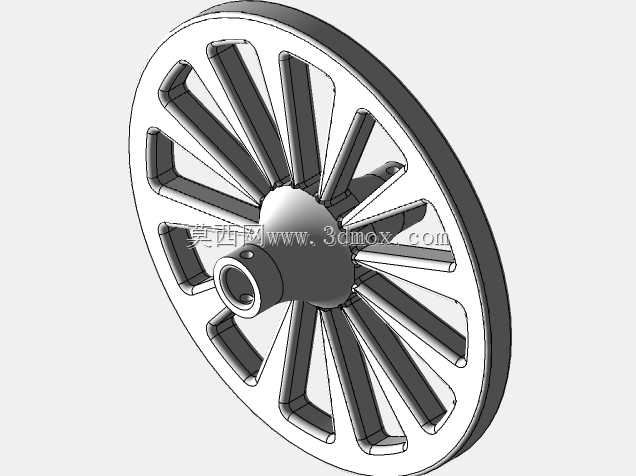

　　也能在发射时将后坐力顺畅传递到炮架主体结构上。再看轮式炮架部分，两侧的辐条轮采用了多辐条支撑结构，轮缘位置做了金属包边的结构设计，辐条与轮毂、轮缘的连接位置都做了加强筋处理，能够承受整炮重量在崎岖路面转移时的冲击载荷，轮轴贯穿两侧车轮轮毂，与炮架的纵梁刚性连接，纵梁采用了变截面的长梁结构，从炮耳轴座位置向后逐渐收窄，尾部设置了拖环结构，既可以在长途转移时挂接畜力牵引，也能在射击时将尾端落地，配合车轮形成稳定的三点支撑，抵消发射时的后坐位移。建模过程中特意还原了炮架上的紧固件细节，所有连接位置的螺栓、固定销都按照实际装配逻辑布置，没有出现结构干涉的问题，炮管与炮架的俯仰调节间隙、车轮与轮轴的转动间隙都预留了合理的装配公差，

　　符合实际机械结构的装配要求。从安装边界来看，整炮的宽度由两侧车轮的外沿尺寸决定，长度从炮口最前端到拖架尾端的尺寸满足牵引状态下的转向半径要求，高度方向在炮管水平状态下的最高点为炮管上沿，俯仰到最大射角时的最高点也不会超出常规阵地掩蔽部的开口高度，适合在预设野战阵地内完成部署。这类模型的结构设计逻辑，本质上是在机动性、火力强度、结构可靠性三者之间做平衡，轮式结构解决了短距离转移的问题，厚重的炮管保证了发射时的结构强度，长纵梁拖架既可以调整俯仰射角，也能将后坐力传导到地面，避免炮身移位。建模时没有省略任何关键受力结构，比如炮管上的多道加强箍，不是单纯的装饰结构，每一道箍的位置都对应炮管壁厚变化的应力集中点，

　　能够有效分散发射时的膛压对炮管的径向作用力；车轮的辐条数量和排布角度，也是参考了实际木质车轮的受力特点，每根辐条都承受对应方向的载荷，避免轮缘在重压下变形。另外，炮尾位置的点火孔结构也做了精准还原，火门通道与药室连通，符合前装火炮的点火发射逻辑，炮架上的脚踏位置也做了细节处理，方便炮手在装填时踩踏固定炮架，避免炮身晃动影响装填效率。整个模型的所有零件都可以实现独立拆分，符合实际装备的拆装维护逻辑，比如炮耳轴的固定销可以拔出，将炮管从炮架上分离，车轮的固定楔块可以拆卸，实现车轮与轮轴的分离，完全还原了真实火炮的装配关系，没有做成不可拆分的整体实体，能够用于结构演示、虚拟仿真等场景，也可以作为近代军事装备复原设计的结构参考。
