带自锁吊钩式重型起重滑轮结构设计

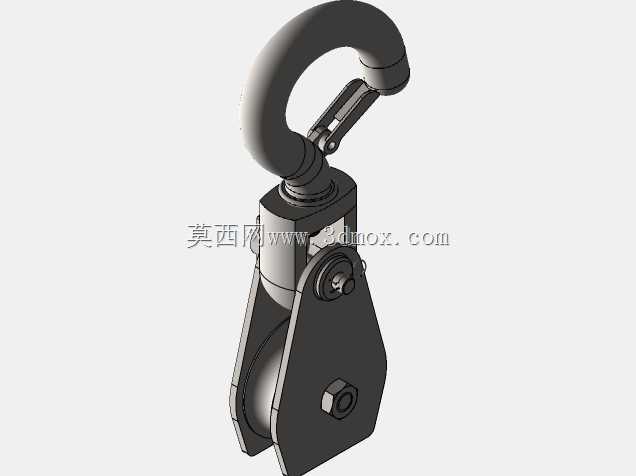

　　这类带自锁吊钩的滑轮结构，在车间小件吊装、户外设备检修、轻型物料转运场景里的出镜率极高，不像大吨位起重滑轮组那样配套重型行车使用，它更多适配手动葫芦、小型卷扬机这类轻载起重设备，单轮结构的设计本身就是为了适配0.5t到2t区间的垂直吊装、转向牵引需求，在管线铺设、小型设备就位、仓储货位调整这类作业里，能灵活改变钢索或纤维吊带的受力方向，降低牵引端的实际施力负荷。从结构拆分来看，上端的自锁吊钩是整个部件的安全核心，钩体采用弧形过渡的受力截面，钩舌处加装弹簧复位的锁止挡板，能在挂入吊点后自动闭合，避免作业过程中吊索滑脱，吊钩和下部滑轮架的连接采用推力轴承配合铰接轴的结构，吊装过程中吊物发生旋转时，吊钩可随吊点自由回转，

　　不会让下部的钢索出现拧扭打结的问题，这一点在长形物料吊装时尤其重要，能避免钢索扭结带来的应力集中，降低断索风险。下部的滑轮架采用双侧板式拼接结构，两块侧板通过上端的铰接销轴、中部的滑轮轴、下端的锁紧螺栓完成固定，侧板的外形顺着滑轮的圆周轮廓做收边处理，既减少了整体的结构重量，又能给滑轮提供完整的侧向防护，避免作业过程中异物卡入滑轮槽，也能防止钢索从滑轮槽中脱出。滑轮本体的轮槽做了适配常用钢索直径的圆弧过渡，轮槽深度大于钢索直径的1.5倍，轮缘处做了倒角处理，钢索进出轮槽时不会出现硬切割磨损，能有效延长钢索的使用寿命；滑轮和中心轴之间加装了滑动衬套，在轻载作业场景下，不需要复杂的密封润滑结构就能保证转动顺畅，

　　日常维护只需要定期在轴端注油点补充润滑脂即可，适合户外、高空这类维护不便的作业场景。设计这类结构的时候，首先要明确安装边界：上端吊钩的开口尺寸要适配常见的吊耳、横梁挂点尺寸，保证能顺利挂入厚度不超过30mm的挂接板；滑轮架的整体宽度要控制在120mm以内，保证在狭窄的设备间隙里也能顺利布置，不会和周边结构发生干涉；下端滑轮的最低点到吊钩顶端的总高度要控制在合理范围，避免占用过多的吊装有效行程，毕竟很多室内吊装场景的层高有限，吊具自身高度过大会直接影响可吊装的最大高度。受力校核层面，吊钩的弯曲截面、滑轮轴的剪切应力、侧板的拉应力都要按照额定载荷的1.5倍做安全余量校核，尤其是吊钩和滑轮架连接的铰接位置，

　　要同时承受垂直方向的拉力和回转带来的摩擦力，轴的表面要做淬火处理提升耐磨性能。实际使用中，这类滑轮不需要复杂的安装工序，只需要将上端吊钩挂入固定吊点，锁止钩舌自动卡紧后，将牵引钢索绕入滑轮槽，确认钢索完全落入槽底、没有偏磨之后就可以投入使用，作业过程中不需要额外的固定操作，转场时只需要按下钩舌的解锁拨片就能取下吊具，单人即可完成搬运和布设，非常适合零散的、多点位的轻型吊装作业。和固定式吊点相比，这种带滑轮的结构能让牵引方向更灵活，比如在地面牵引高位设备时，可以通过滑轮将垂直方向的载荷转化为水平方向的牵引力，作业人员不需要登高就能完成牵引操作，大幅降低高空作业的风险；在设备检修场景下，还可以配合吊带使用，将滑轮挂在设备周边的固定结构上，用来吊装拆卸下来的重型零部件，不需要临时搭建吊装支架，能大幅缩短检修的准备时间。结构细节上，滑轮架下端的锁紧螺栓采用防松螺母配合开口销的双重防松结构，避免长期受振动影响出现螺母脱落，导致侧板散开的问题；滑轮轴的两端采用台阶轴配合卡簧固定，不会在作业过程中出现轴窜动，保证滑轮始终在两侧板的居中位置转动，不会出现偏磨侧板的问题。
