多通路集成式弯管汇流管路结构设计

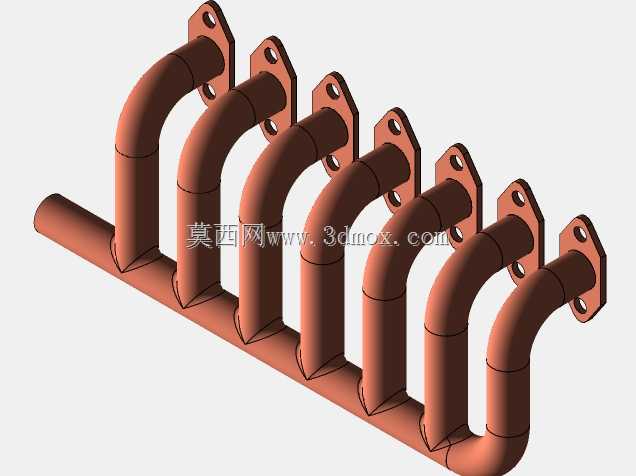

　　这类多通路弯管汇流结构，常见于需要对单路输入流体做均等分流的工业场景，比如小型试验台的流体介质分配、多工位气路联控系统、内燃机进气歧管原理验证结构、小型换热设备的介质分流单元，甚至部分农业灌溉的支路分水结构也会采用类似的排布逻辑。从结构本身来看，整体采用一根横向主汇流管作为公共流道，沿主管轴向等距排布六根90度弯管支路，每根支路顶端都集成了带安装孔的菱形法兰座，用于支路末端和外接设备的密封对接，法兰座上的两个安装孔对称分布，适配M6或者M8规格的紧固件，安装时可以通过螺栓预紧力压紧端面密封垫，避免支路接口处出现流体渗漏。

　　设计这类结构的时候，首先要考虑的是各支路的流阻一致性，所以每根弯管的弯曲半径都做了统一设定，弯曲段采用光滑圆弧过渡，没有直角弯折结构，能最大程度降低流体在转弯处的压损，避免不同支路因为流道长度、弯折角度差异出现流量分配不均的问题。主汇流管的内径比支路弯管的内径大30%左右，这个尺寸比例是经过流道截面计算的，能保证主管内的流体流速维持在稳定区间，不会因为同时开启多支路出现主管内压损陡增的情况。弯管和主管的连接位置采用相贯线全焊透结构，建模时做了内壁圆滑过渡处理，避免相贯位置出现凸台或者凹陷，减少流体在交汇处的湍流产生，同时也能降低管路内部的杂质滞留风险，对于输送带有微小颗粒的流体介质时，这种圆滑过渡结构能减少颗粒对管壁的冲刷磨损，延长管路整体使用寿命。

　　从安装边界来看，整体结构的安装基准是六组法兰座的安装端面，所有法兰端面都处于同一平面上，平面度公差控制在0.1mm以内，安装时只需要保证对接设备的接口面和该基准面平行，就能保证所有支路的密封面均匀贴合，不会出现个别接口因为贴合不严产生泄漏。横向主管的一端为封闭结构，另一端预留了外接主管道的连接接口，接口处可以根据实际使用需求加工外螺纹或者焊接对接法兰，适配不同规格的主输入管路。整个管路的材质选型可以根据输送介质调整，输送普通压缩空气可以采用普通碳钢焊接后做喷塑防锈处理，输送水基介质可以采用304不锈钢材质，输送有腐蚀性的化工介质则可以更换为PPH或者PVDF材质做一体注塑成型，对应的三维模型可以直接调整壁厚参数适配不同材质的加工工艺要求。

　　在实际设备配套中，这类集成式汇流管路相比独立接头拼接的管路结构，优势在于集成度高，不需要额外做多个三通接头的拼接组装，减少了管路的泄漏点，同时整体结构的刚性更好，不需要额外加装过多的管夹固定，安装时只需要通过六组法兰座的螺栓固定，就能将整个汇流管路稳定安装在设备机架上，主管部分因为和各支路连为一体，自身结构强度足够承受管路内的流体压力冲击，不会出现管路晃动的问题。建模过程中，弯管部分的壁厚和主管壁厚保持一致，避免因为壁厚差异导致焊接位置出现应力集中，法兰座和弯管的连接位置做了加强筋过渡，能承受安装时螺栓的预紧力，不会因为紧固力过大导致法兰座和弯管连接位置出现断裂。另外，每根弯管的中心距都做了等距设定，间距尺寸刚好适配常规的电磁阀、流量传感器等支路控制元件的安装尺寸，不需要额外调整支路位置就能直接配套标准元件，减少后续设备组装时的适配修改工作量。对于需要做流体流量调试的场景，还可以在每个支路的法兰接口和控制元件之间加装节流阀，通过调整节流阀开度实现各支路流量的精准控制，而基础汇流管路本身的流阻一致性，能降低节流阀的调整难度，让各支路的流量调节线性度更好。
