多轴步进驱动集成控制电路板结构设计

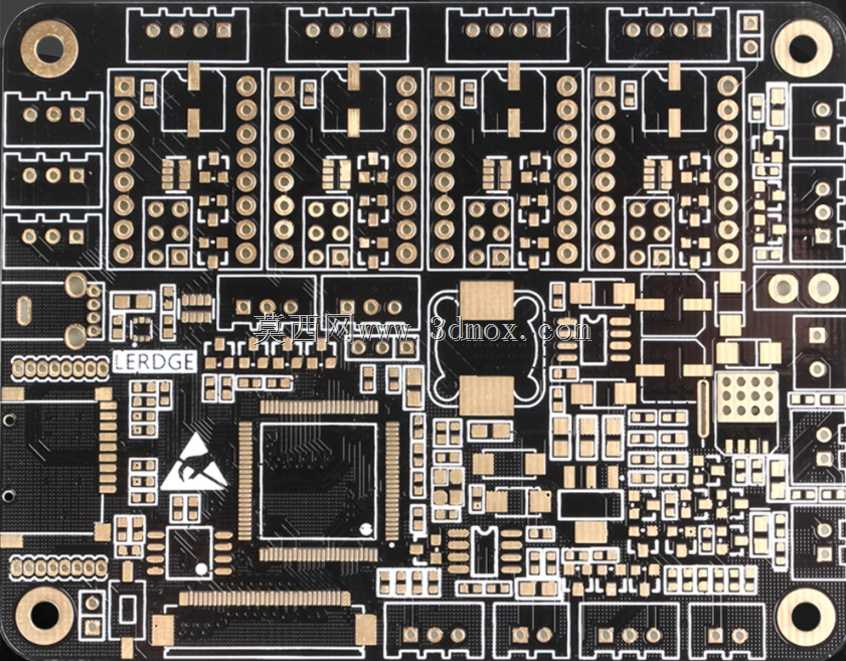

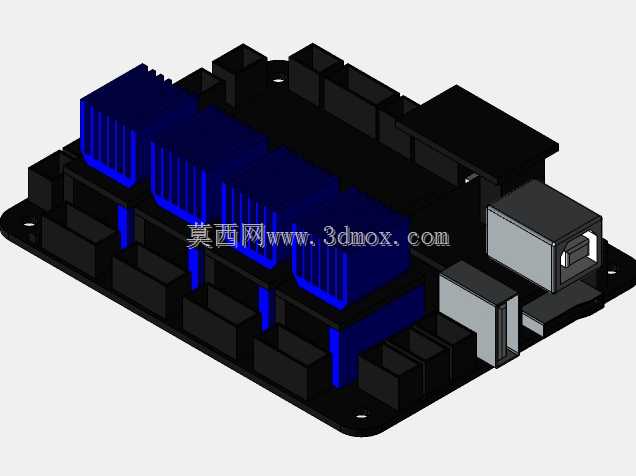

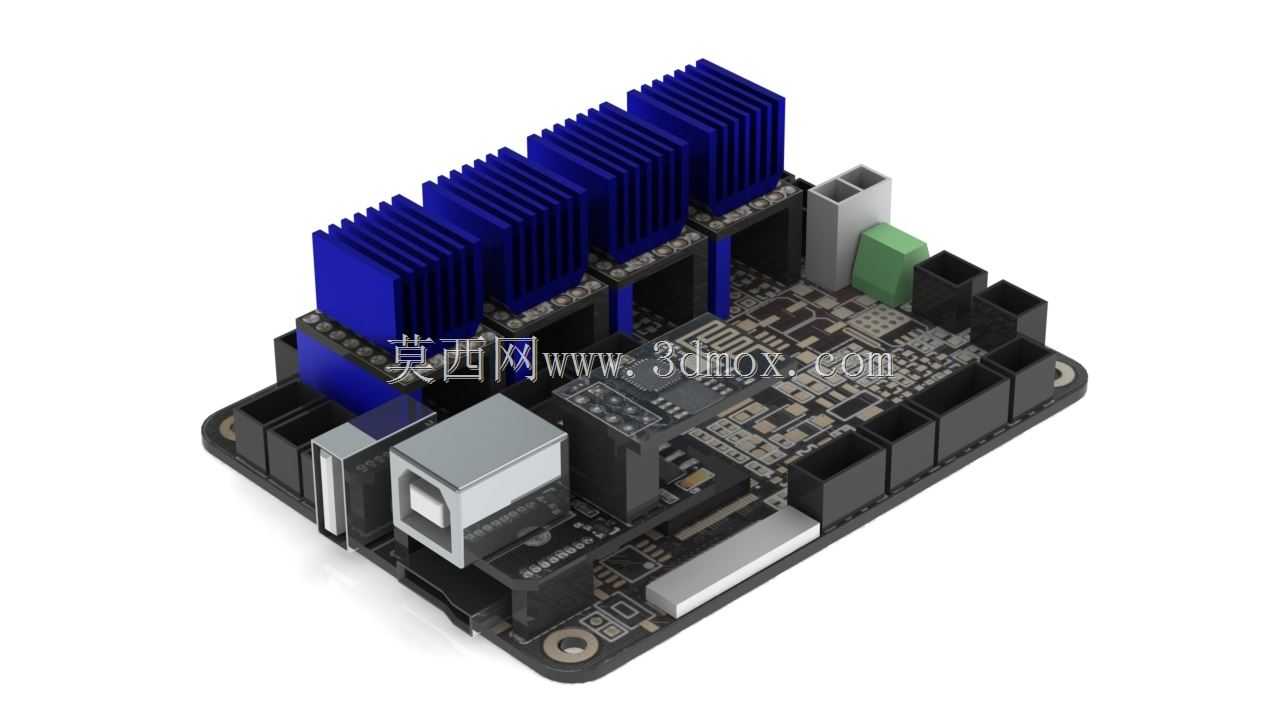

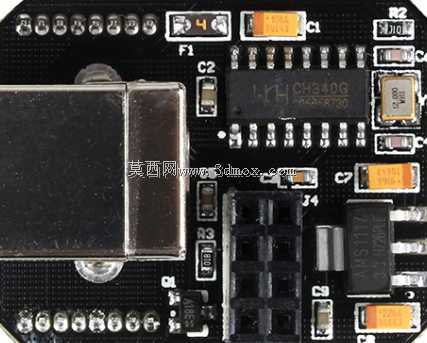

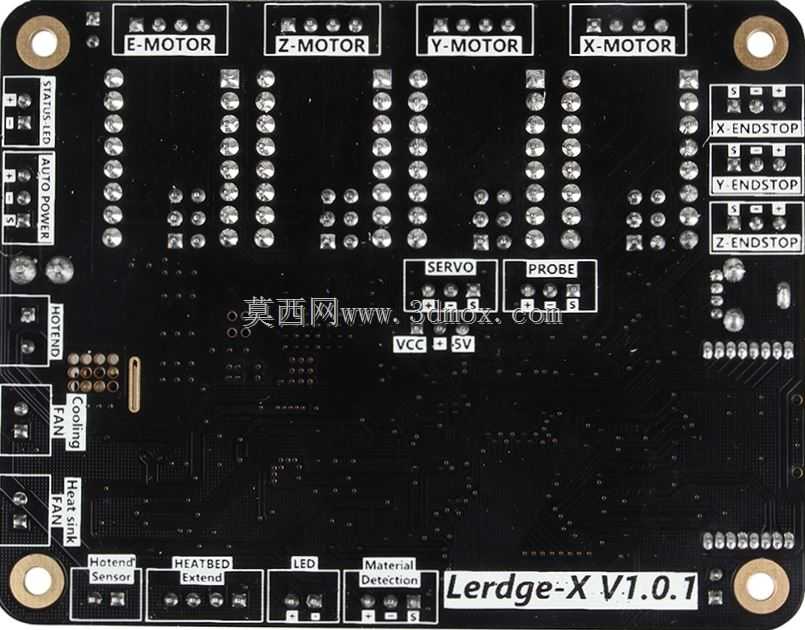

这款多轴集成驱动控制板，主要面向桌面级FDM熔融沉积成型3D打印设备的运动控制场景使用，作为设备的核心运动执行载体，承担着接收主控指令、转化步进电机驱动信号、精准调控各运动轴步进电机运转参数的核心作用，可直接对接X、Y、Z三个直线运动轴以及挤出机送料轴的步进电机，实现打印过程中各轴的同步协同运动，保障打印头按照预设路径完成逐层铺料成型作业。在功能特性设计上，板载集成了四路独立的步进驱动模块，每路驱动模块都搭配了独立的铝制挤压散热鳍片，鳍片采用多齿平行开槽结构，能够在设备密闭机箱的有限空气流通环境下，快速带走驱动芯片满负载运行时产生的热量，避免长时间打印过程中驱动芯片过热触发过流保护，导致打印中断、模型报废的问题。板载接口采用分区布局设计，一侧设置了方口USB通讯接口，可直接连接上位机完成固件烧录、实时打印指令传输；另一侧分区排布了步进电机接线端子、限位开关接插口、加热棒与热敏电阻接线端，不同功能接口采用差异化的防呆结构设计，能够有效避免生产组装以及后期维护过程中的插错线问题，降低设备组装的调试难度。在设计思路上，整体采用紧凑化布局规划，在有限的板卡面积内合理排布功率元件与信号元件的位置，将大电流走线路径与弱信号走线路径做物理分隔，减少大电流通断时对位置反馈信号的电磁干扰，保障各轴运动控制的精度稳定性。板卡四角预留了标准的固定安装孔位，孔位间距匹配桌面级3D打印机常规的控制仓安装尺寸，安装时可直接通过铜柱将板卡固定在设备机箱的指定安装位，无需额外做打孔改装。板卡上的外接连接器外形尺寸参考行业通用接插件的实际体积做等比例还原，安装孔的位置、孔径参数完全匹配实物的安装边界，能够直接用于设备的整机结构装配验证，在设计阶段即可排查板卡与周边结构件的干涉问题，缩短设备的研发迭代周期。板卡上的散热模组高度、接口突出高度都按照实物的实际尺寸做还原，能够准确模拟板卡安装后在机箱内的实际占用空间，方便设计人员合理规划机箱内部的走线空间与散热风道走向，保障设备运行过程中控制仓内的空气能够顺畅流经散热鳍片，带走板卡运行产生的热量，提升设备长时间连续运行的稳定性。
