工厂产线布局用双缸联动蒸汽机结构

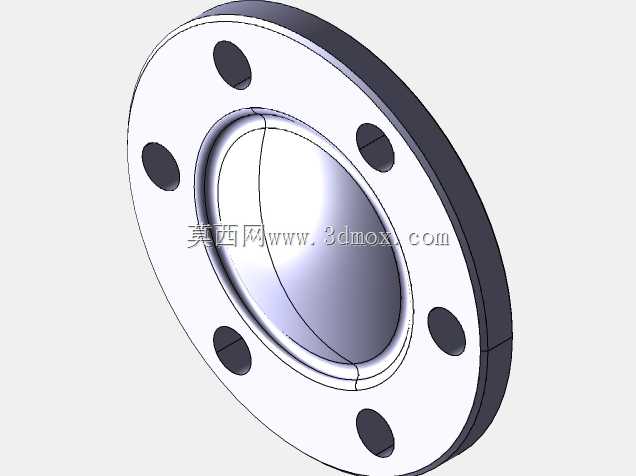

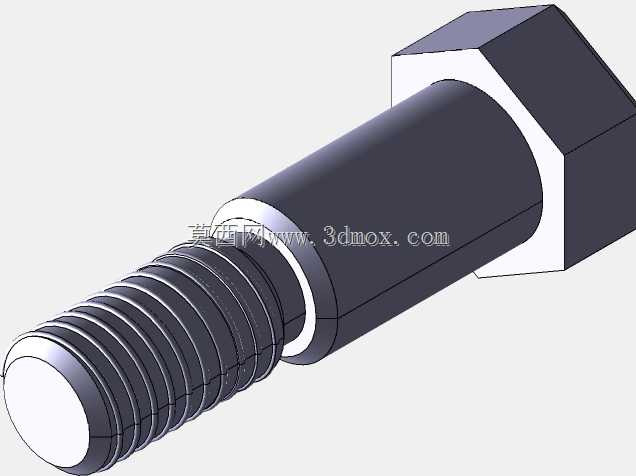

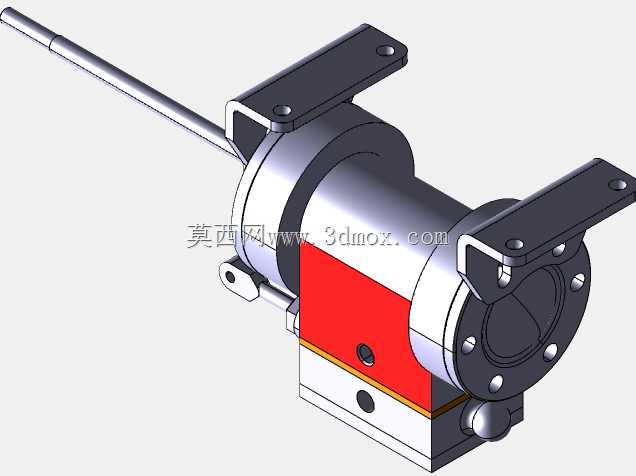

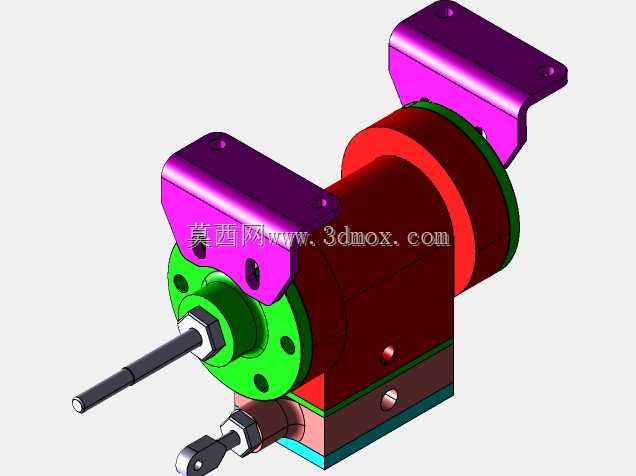

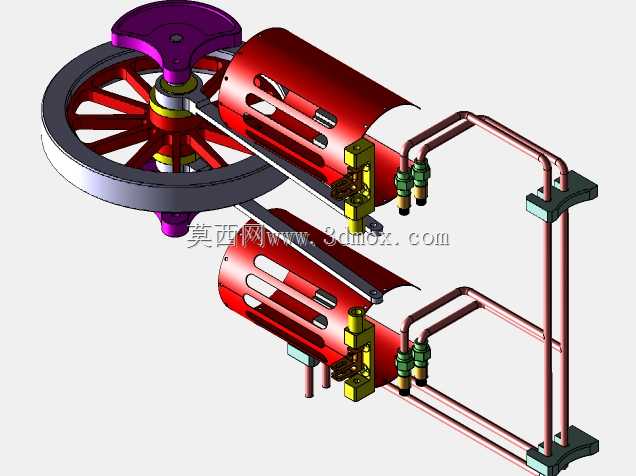

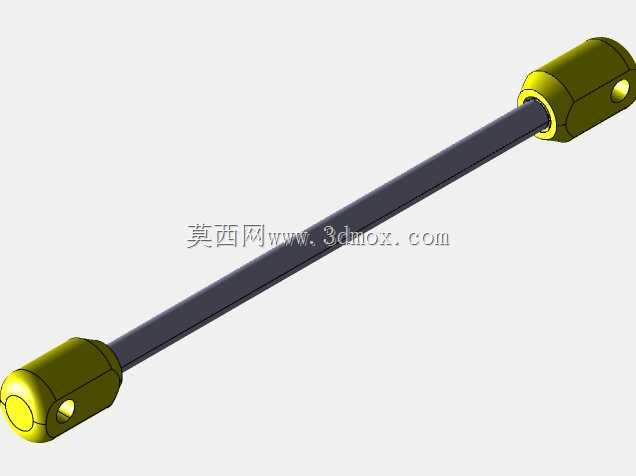

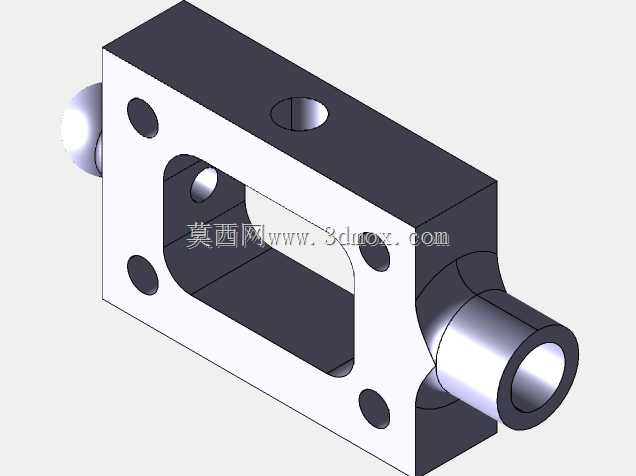

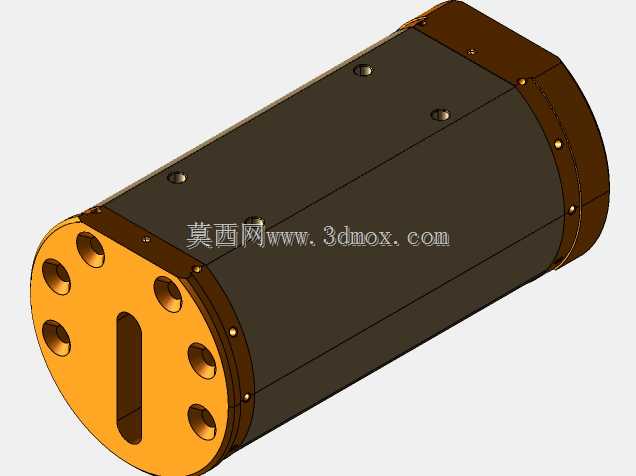

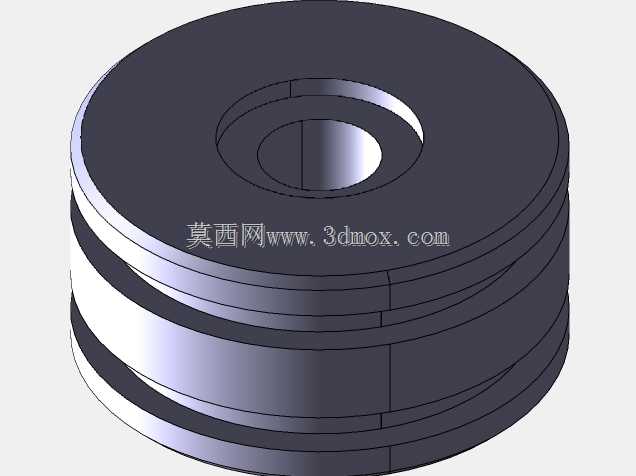

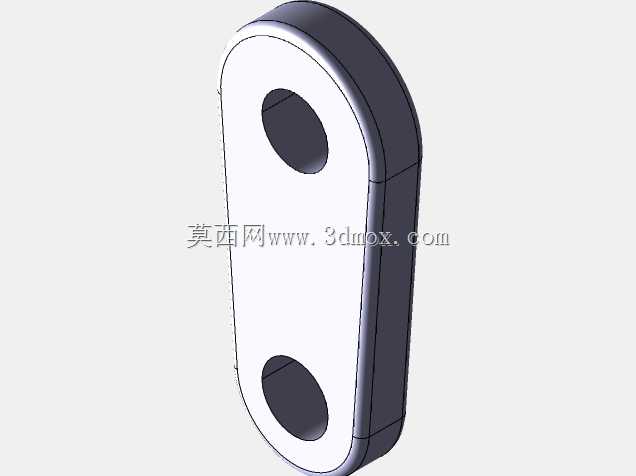

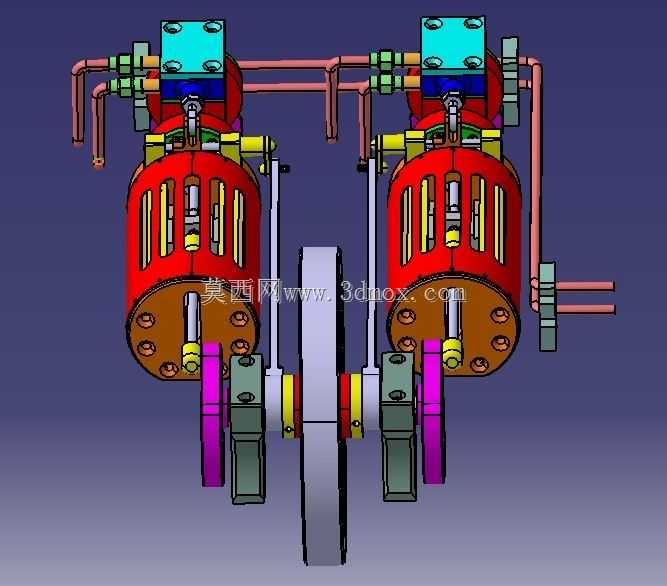

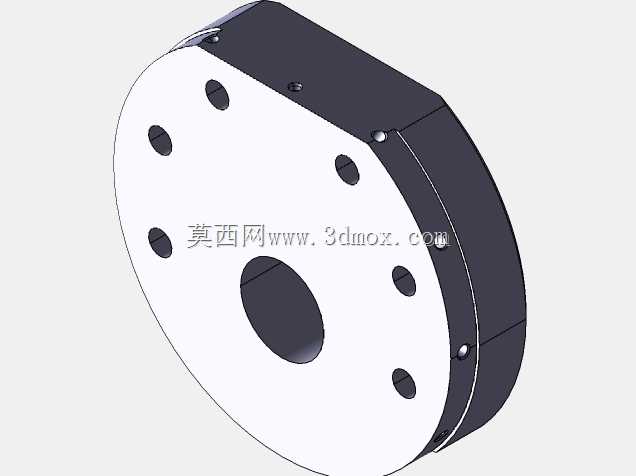

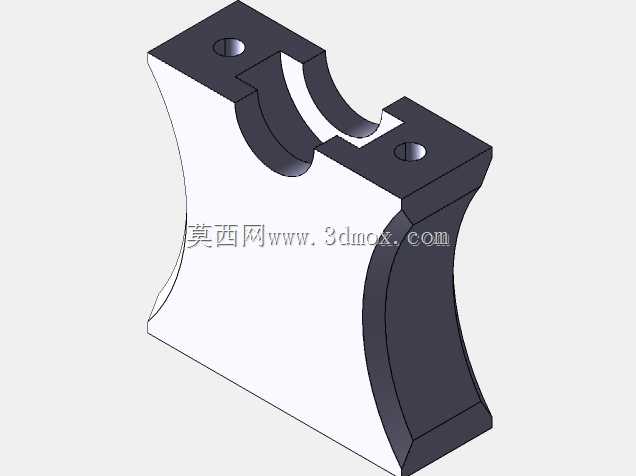

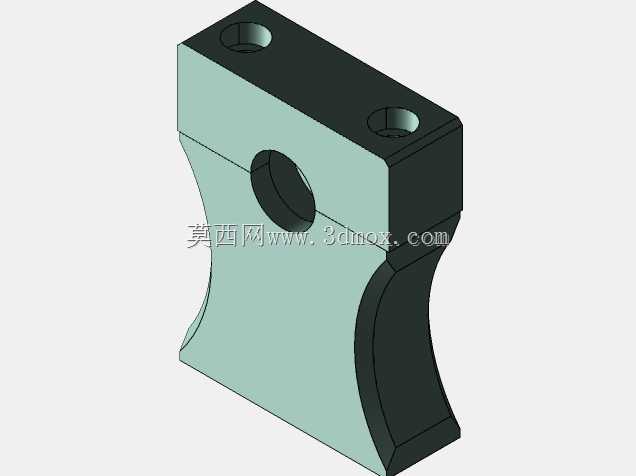

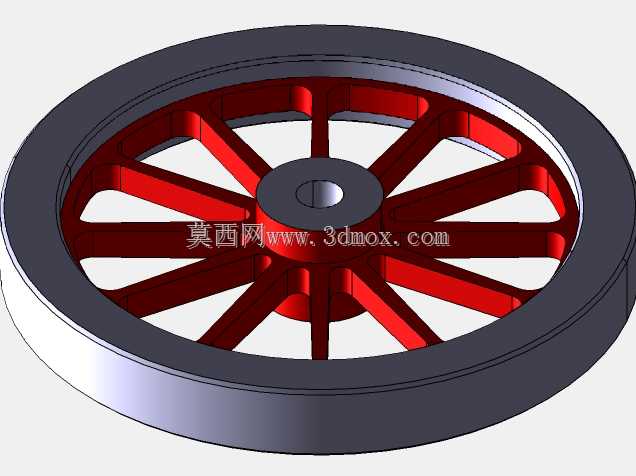

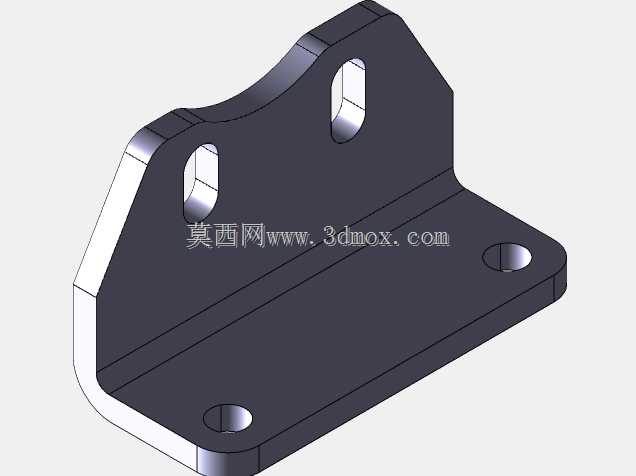

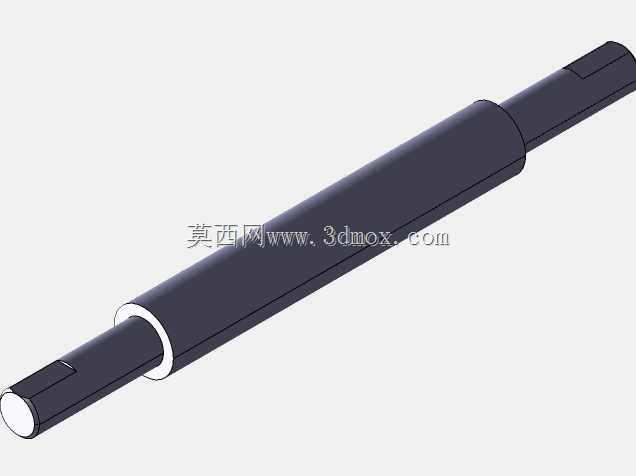

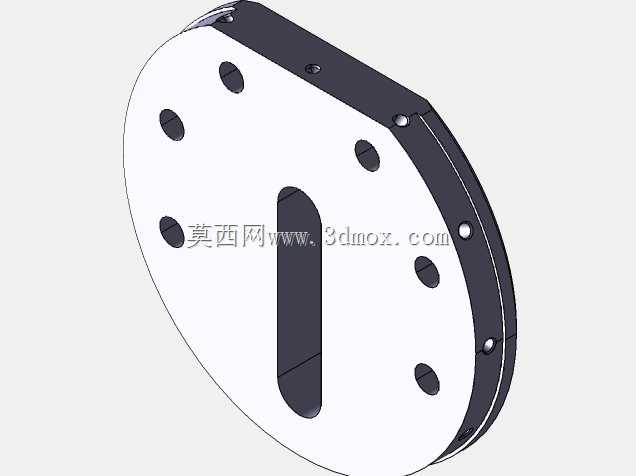

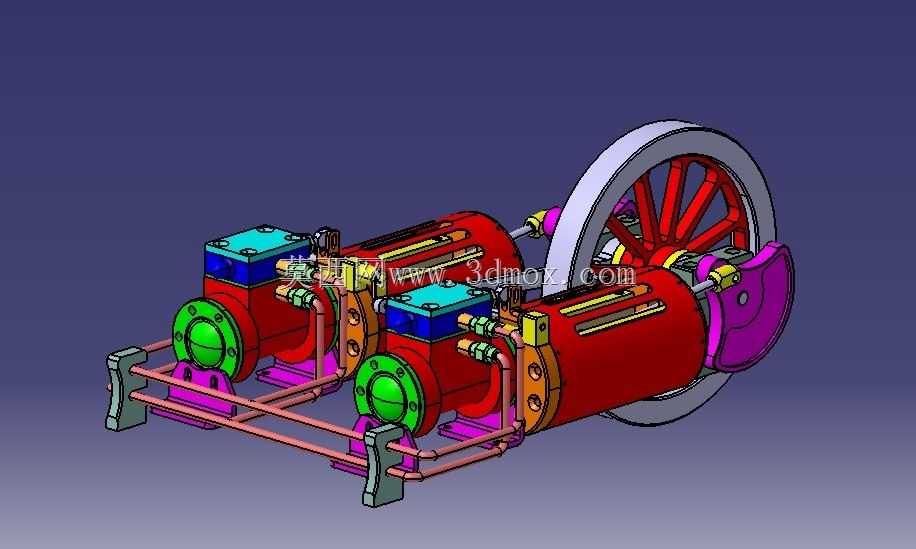

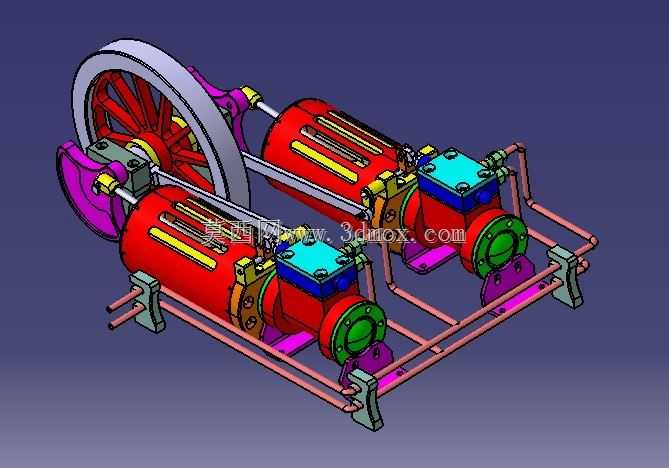

这款双缸联动蒸汽机主要面向早期工业厂区的产线动力集中供给场景设计，在电力驱动尚未全面普及的工业生产阶段，这类设备是厂区内各类加工机械、输送装置的核心动力源，可通过主轴外接传动皮带、连杆机构，将蒸汽热能转化为旋转机械能，同时为多台排布在周边的生产设备提供持续稳定的动力输出，适配厂区集中式动力布局的安装需求，能够在固定工位完成长期连续的动力供给作业。设备采用双组双作用汽缸并行排布的结构设计，区别于单缸蒸汽机动力输出间断、扭矩波动大的缺陷，两组汽缸错相位配汽作业，能够让主轴飞轮在整周旋转过程中都获得稳定的推力输入，大幅降低动力输出的脉动幅度，减少运转过程中的振动与冲击，让外接的生产设备获得更平稳的动力输入，避免因动力波动导致的加工精度下降、传动部件过早磨损等问题。双作用汽缸的结构设计可让蒸汽在活塞的两个行程方向都完成做功，大幅提升蒸汽的热能利用效率，同等蒸汽消耗量下能够输出更高的轴功率，同时汽缸端盖、配汽管路、阀体都采用模块化的集成设计，在后期运维过程中可单独拆解单个部件进行检修更换，无需整体拆解设备，降低厂区运维的人力与时间成本。设备外侧集成的大直径飞轮具备足够的转动惯量，能够储存做功行程的多余能量，带动活塞平稳越过止点位置，进一步稳定输出转速，抵消双缸配汽切换过程中微小的动力断层。设计过程中充分考虑工厂布局的安装边界需求，设备底部设置了多组带安装孔的支撑脚座，可直接通过螺栓固定在厂区的混凝土动力基座上，支撑脚座的排布间距匹配常规工业基座的预埋螺栓位置，无需额外改造基座即可完成安装；整体横向排布的结构让设备重心更低，运转过程中稳定性更强，外接的蒸汽管路接口统一设置在设备侧方，可直接对接厂区的集中蒸汽供汽管网，管路走向避开主轴旋转区域与飞轮的运动包络，避免运转过程中管路与运动部件发生干涉。设备的整体外形充分考虑厂区紧凑布局的需求，横向长度控制在适配常规动力机房工位的范围内，飞轮侧预留足够的传动部件安装空间，汽缸侧预留配汽机构的操作与检修空间，安装时无需预留过大的周边冗余空间，能够帮助厂区提升空间利用率，在有限的机房内容纳更多配套动力设备。
