数控铣削加工用液压夹紧工装夹具

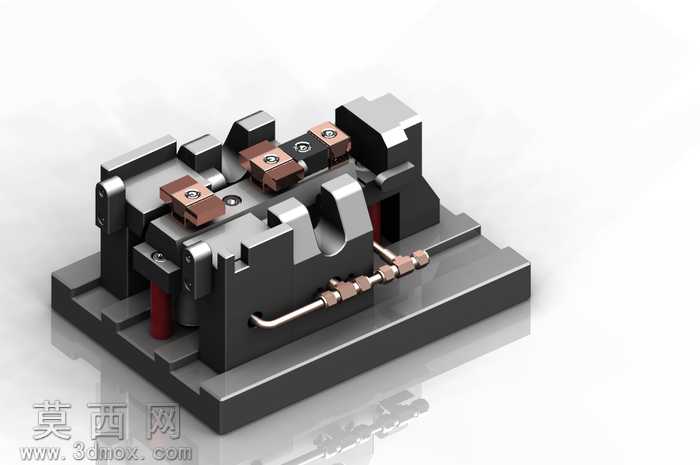

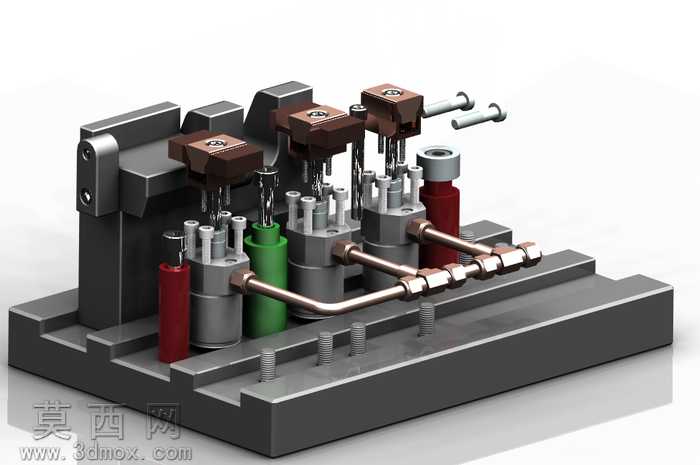

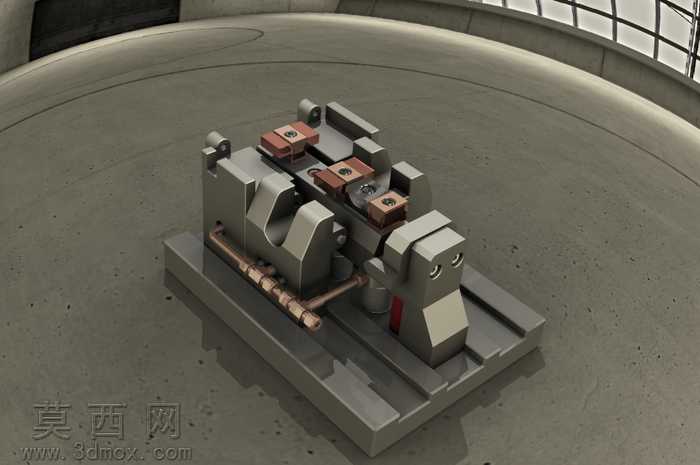

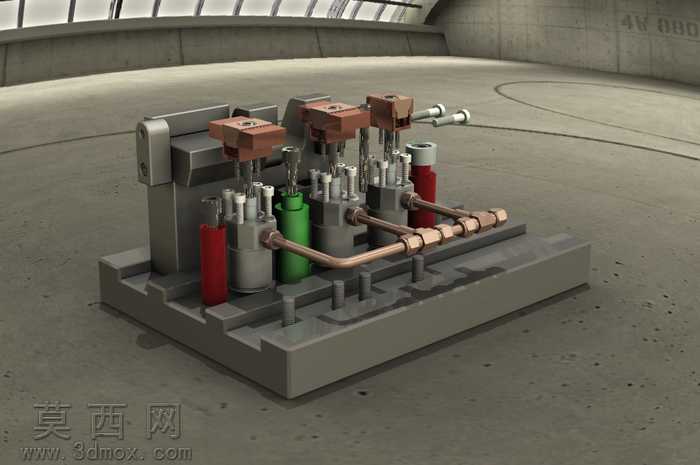

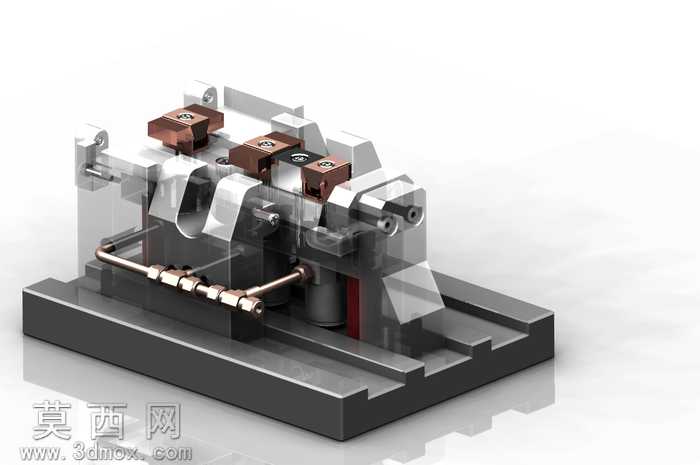

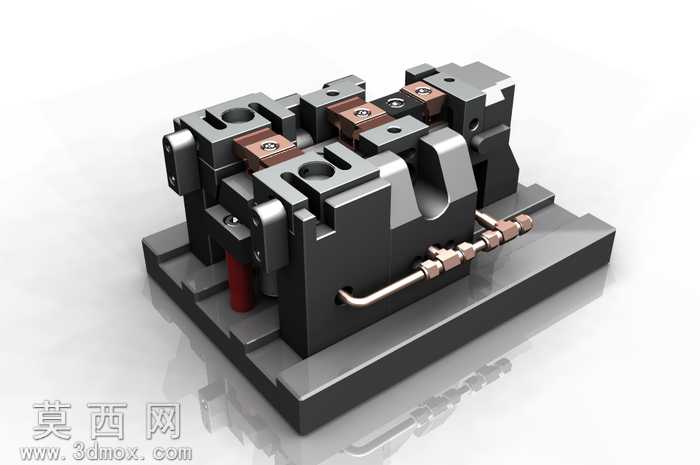

本模型为数控铣削加工场景设计的液压夹紧夹具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接对接后续的工程图导出与实际加工生产参考。模型整体采用模块化结构设计，底座为一体化铸铁材质的安装平台，表面设置多组标准T型槽与定位销孔，可快速适配不同规格的机床工作台安装需求，底座上集成了液压油路的内置布道，省去外接管路的杂乱排布，让整体结构更紧凑整洁。夹紧执行单元采用多工位并列布局，共设置三组独立的液压驱动夹紧模块，每个模块配备铜质夹紧压块、硬质合金定位挡块与液压驱动活塞，压块表面做了防滑纹理处理，可避免工件装夹过程中出现滑移，同时压块与工件接触的位置做了圆角过渡处理，防止装夹力过大造成工件表面压伤。液压管路部分采用金属硬管搭配快插式管接头设计，管接头与油路接口处做了密封结构建模，还原真实液压系统的密封设计逻辑，管路走向沿底座侧壁排布，通过管卡做固定约束，避免加工过程中切屑刮碰管路造成损坏。模型渲染阶段采用写实材质方案，底座与主体结构件赋予铸铁哑光金属材质，表面添加细微的铸造纹理与使用磨损痕迹，夹紧压块赋予紫铜材质，液压管路赋予抛光不锈钢材质，管接头赋予黄铜材质，不同材质的粗糙度、金属度、反射参数都做了针对性调试，搭配柔和的工作室打光方案，清晰呈现出夹具的结构层次与装配关系。设计过程中充分考虑S类异形负载工件的装夹需求，定位基准遵循六点定位原理，可实现工件的快速定位与自动夹紧，相比传统手动夹具，装夹效率提升60%以上，夹紧力可通过液压系统压力调节，适配不同材质、不同壁厚工件的装夹需求，避免装夹变形问题，可直接应用于数控铣床、加工中心等设备的批量零件加工场景，也可作为同类液压工装设计的参考模板，帮助设计人员快速完成同类型夹具的结构优化与方案迭代。
