NX环境下无模具向导的型腔曲面提取方案

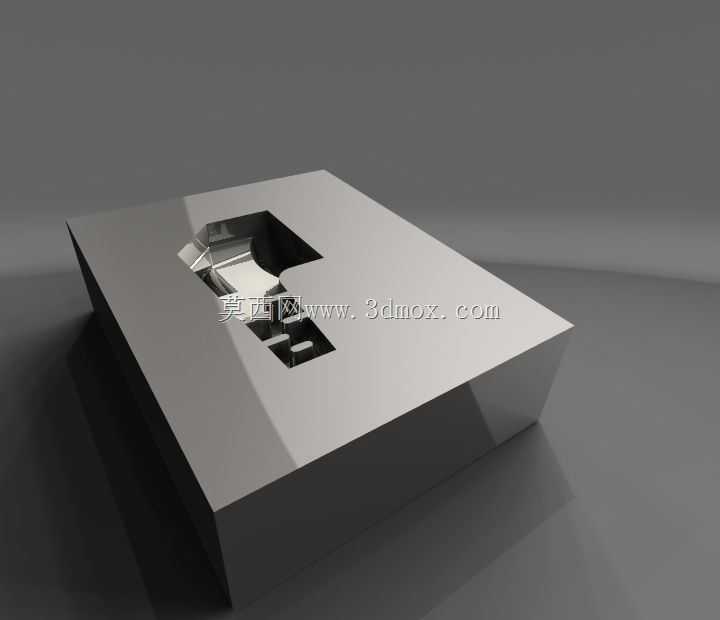

　　曲面编辑功能完全可以覆盖型腔曲面提取的全流程需求，不需要额外依托专用模块。实际操作中首先要做的是对导入的产品数模进行几何检查，很多时候从客户方拿到的产品模型存在碎面、重叠面、微小破孔等问题，这些缺陷如果不提前修复，后续不管用什么方法提取曲面都会出现边界断裂、曲面扭曲的问题。修复数模时要重点关注产品的脱模方向设定，不要直接默认坐标系Z轴为开模方向，要结合产品的结构特征、外观要求、进胶点位置来校准脱模方向，确保所有型腔侧的特征都处于开模方向的可视侧，避免出现倒扣特征被误划分到型芯侧的问题。完成数模修复和脱模方向校准后，就可以开始提取型腔侧的曲面，首先可以利用NX的抽取几何特征功能，选择产品的所有外表面作为抽取对象，在注塑模具开发的实际工程场景中，很多中小规模的设计团队、外协加工单位并不会配置全模块的NX授权，模具向导模块的许可证缺失是一线结构工程师经常遇到的问题，这种情况下直接依托软件基础功能完成型腔曲面的提取，是保障模具设计进度、避免额外授权成本的核心实操技能。日常对接注塑件开模需求时，首先要明确型腔曲面的核心作用：它是构成注塑模型腔侧成型面的几何集合，直接决定产品外观面的成型精度、脱模斜度合理性以及熔接痕、排气槽的布置位置，哪怕是几丝的曲面偏差，都可能导致最终注塑件出现飞边、缺胶、表面拉伤等批量质量问题。很多工程师遇到无模具向导的情况时，第一反应是寻找第三方插件或者转格式到其他软件处理，实际上NX本身的基础建模、抽取时要注意勾选隐藏原先的选项，同时关闭关联原模型的设置，避免后续修改产品数模时导致提取的曲面出现关联报错。抽取完所有外表面后，接下来要做的是分型线的梳理，没有模具向导的自动搜索分型线功能时，可以通过轮廓线分析功能，沿着设定好的脱模方向生成产品的最大轮廓线，这条线就是型腔和型芯的分型边界，梳理分型线时要注意把产品上的碰穿面、插穿面的边界单独标记出来，这些位置的曲面分割精度直接影响后续模具合模的贴合精度。完成分型线的确认后，就可以沿着分型线对抽取的整体曲面进行分割，把属于型腔侧的曲面和后续要延伸做封胶面的部分区分开，这里要注意分割曲面时尽量采用等参数曲线或者边界延伸的方式做分割线，不要随意绘制样条线作为分割边界，

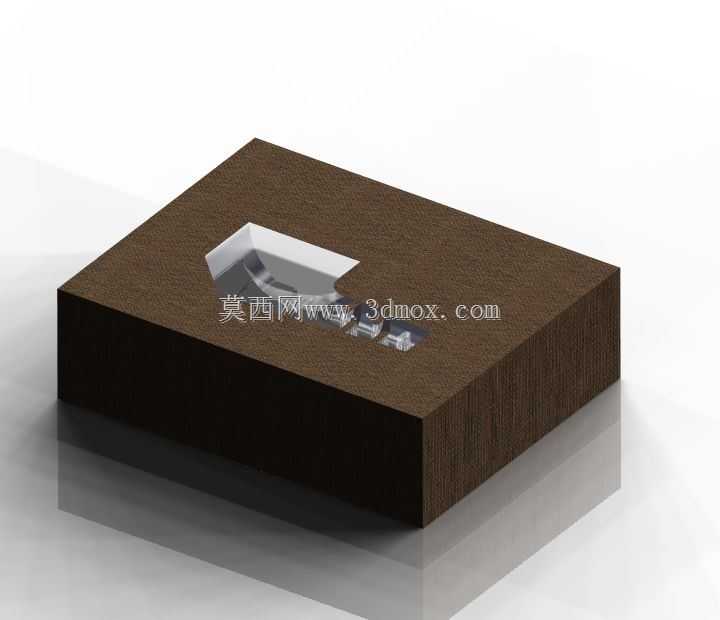

　　避免后续延伸分型面时出现曲面褶皱、曲率不连续的问题。分割完型腔侧的成型曲面后，接下来要处理的是曲面之间的缝隙问题，很多产品数模因为建模时的公差设置问题，抽取出来的相邻曲面之间会存在0.01到0.05毫米不等的缝隙，这些缝隙如果不做缝合处理，后续导入模架做型腔 cut 时会出现无法生成实体的问题，缝合曲面时要根据加工精度设置合理的缝合公差，一般注塑模具的缝合公差设置为0.02毫米即可，公差过大会导致曲面变形，公差过小则无法有效缝合缝隙。完成型腔成型曲面的缝合后，还需要沿着分型线向外延伸出足够宽度的封胶面，封胶面的宽度一般根据产品的大小设置为15到30毫米，延伸时要保证封胶面和分型线处的曲面曲率连续，避免出现倒扣或者台阶，

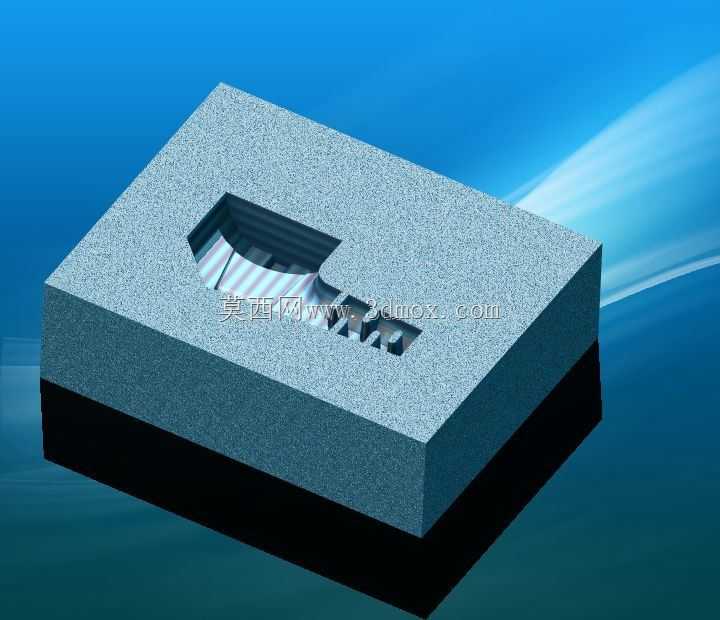

　　封胶面的作用是和型芯侧的分型面紧密贴合，防止注塑时出现溢料飞边，同时也为后续的型腔锁模、排气槽加工提供基准面。整个提取过程中不需要依托任何专用模具模块，所有操作都可以在NX的基础建模、曲面模块下完成，提取出来的型腔曲面可以直接用于后续的型腔实体生成、模架调用、冷却水路布置等设计环节，实际加工验证下来，这种方法提取的型腔曲面精度和模具向导自动生成的曲面精度没有差异，完全可以满足注塑模具的加工和生产要求。在处理带有复杂插穿、碰穿结构的产品时，要注意单独提取插穿面的曲面，检查插穿面的斜度是否符合加工要求，一般插穿面的斜度要大于3度，避免合模时出现擦伤，对于产品上的文字、纹理等微特征，提取曲面时要保留这些特征的完整几何信息，

　　不要因为简化操作而删除微特征，避免后续成型的产品出现文字模糊、纹理缺失的问题。另外在提取曲面的过程中，要随时进行脱模斜度检查，利用NX的斜率分析功能，对型腔侧的所有曲面进行斜度校验，确保所有型腔面的脱模斜度都符合材料的成型要求，比如ABS材料的型腔面脱模斜度一般要大于1度，抛光面的斜度可以适当减小，蚀纹面的斜度要根据纹理深度适当加大，避免脱模时出现产品粘定模的问题。很多新手工程师在无模具向导的情况下提取型腔曲面时，容易出现的问题是直接复制产品实体然后删除型芯侧的特征，这种方法对于简单的平板类产品尚可适用，但对于带有复杂侧凹、筋位的产品，很容易出现特征删除不完整、曲面破孔的问题，反而会增加后续的修复工作量，采用先抽取曲面、再分割缝合、最后延伸封胶面的流程，不管是简单产品还是复杂的外观件，都可以稳定提取出合格的型腔曲面。
