棘轮级进冲压成型模具结构设计

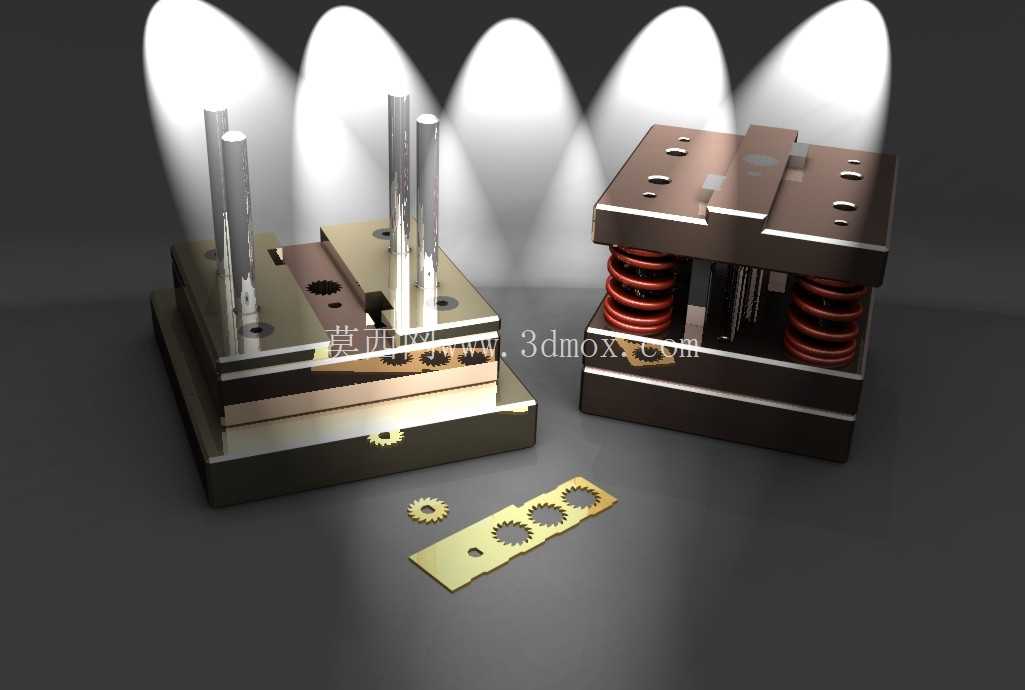

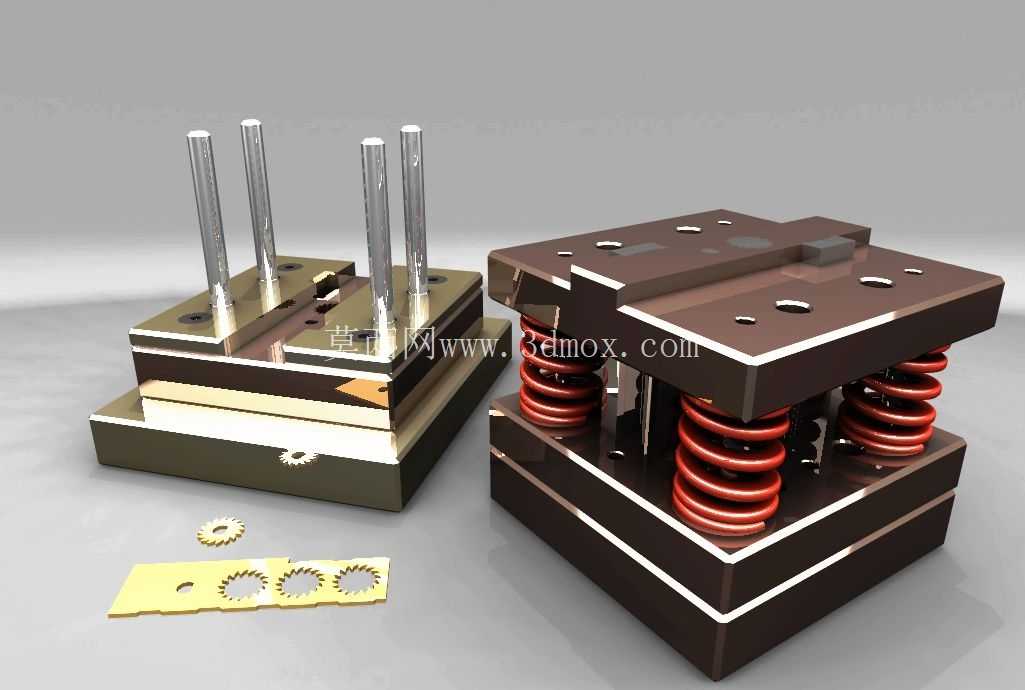

　　这套棘轮级进模主要面向棘轮类五金零件的批量连续冲压生产场景，适配中小规格棘轮零件的多工序一体化成型需求，在五金冲压、通用机械零部件加工、传动配件生产车间的高速冲床产线上应用广泛，能够替代单工序分散冲压的传统作业模式，减少工序间零件转运、定位偏差带来的精度损失，大幅提升棘轮零件的生产一致性与加工效率。从实际生产用途来看，该模具可在单次冲床行程内完成棘轮坯料的冲裁、齿形成型、精整、落料等多道工序，无需在不同单工序模之间反复装夹工件，适配0.8-3mm厚度的冷轧钢板、弹簧钢带等常用冲压板材，生产出的棘轮零件可直接用于棘轮扳手、单向传动机构、棘轮止逆组件、轻工机械进给机构等终端产品的装配，成型后的棘轮齿形轮廓度、齿距累积误差可满足通用机械传动的精度要求，无需额外进行齿形二次铣削加工，有效缩短零件生产周期。

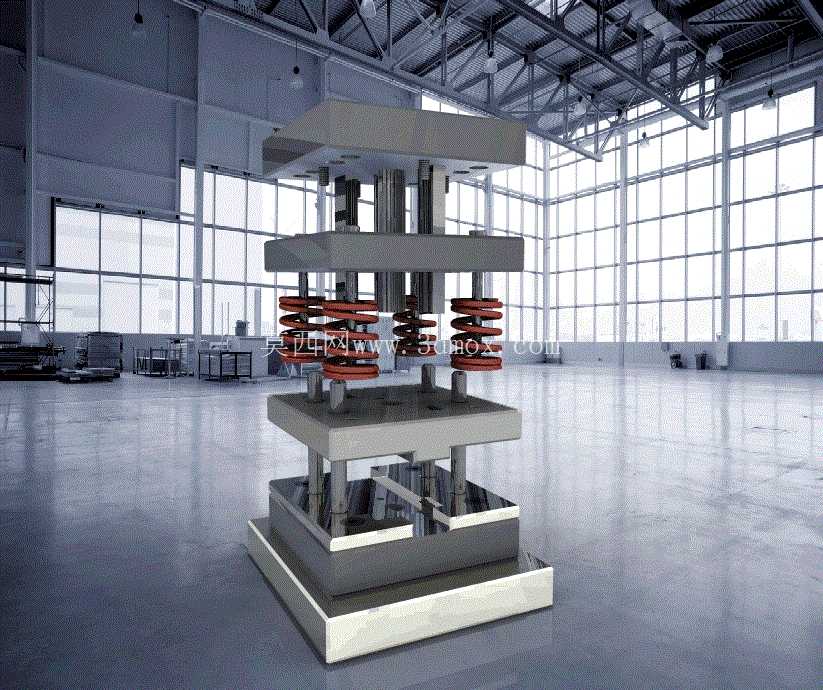

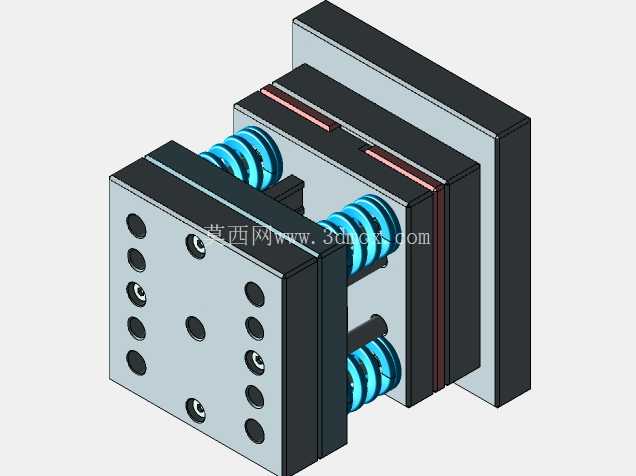

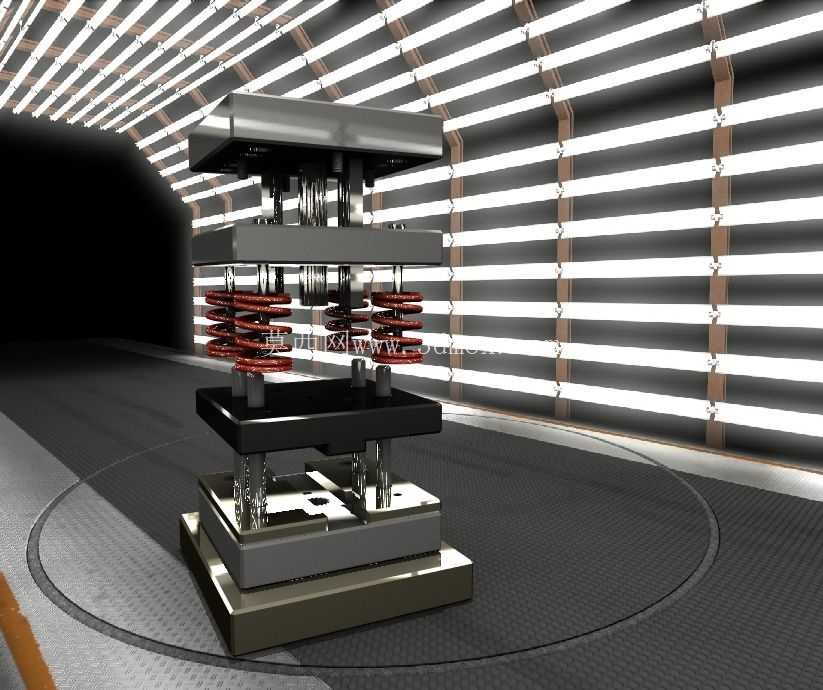

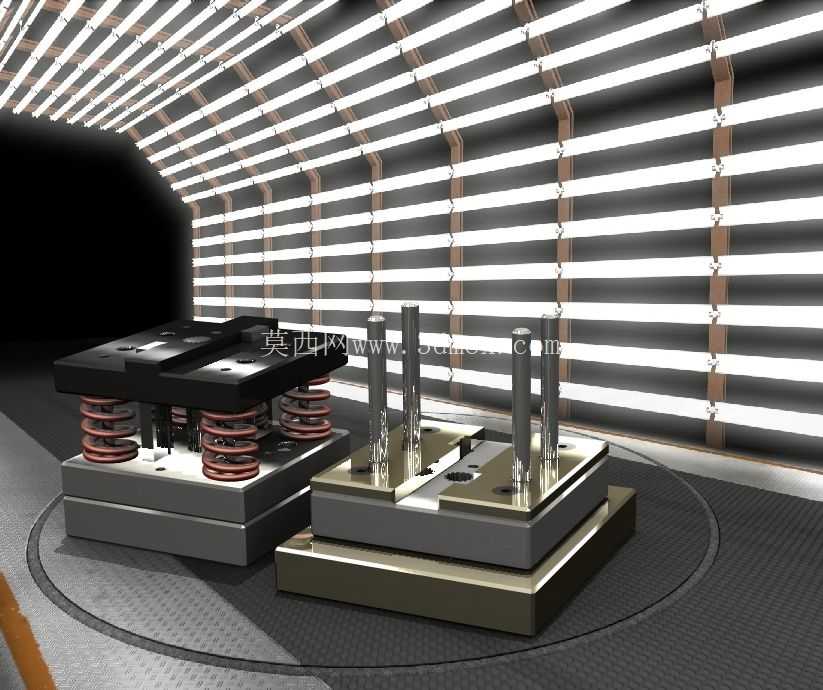

　　从功能特性上看，模具采用多层板叠装的标准冷冲模架结构，上下模座选用45号钢调质处理，保证长期冲压作业下的模架刚性，减少冲压过程中的模架形变；导柱导套配合精度达到H6/h5级别，配备独立的弹性卸料组件，采用矩形螺旋弹簧作为卸料动力源，弹簧预压量根据冲压行程做了匹配设计，既能保证冲压过程中板料被稳定压紧，避免冲裁过程中板料翘曲变形，又能在冲压回程时顺利将箍在凸模上的工件或废料卸下，防止带料问题影响连续生产。

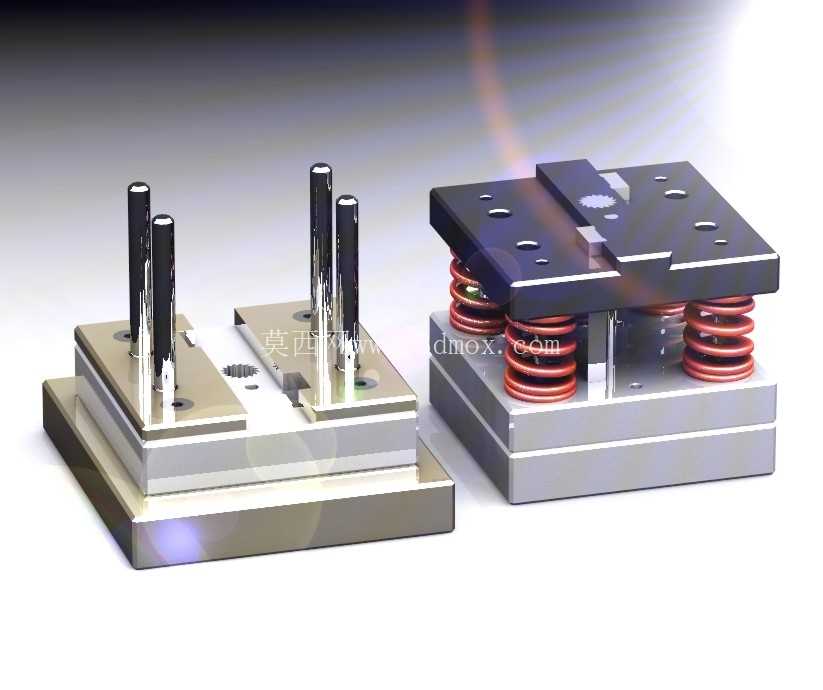

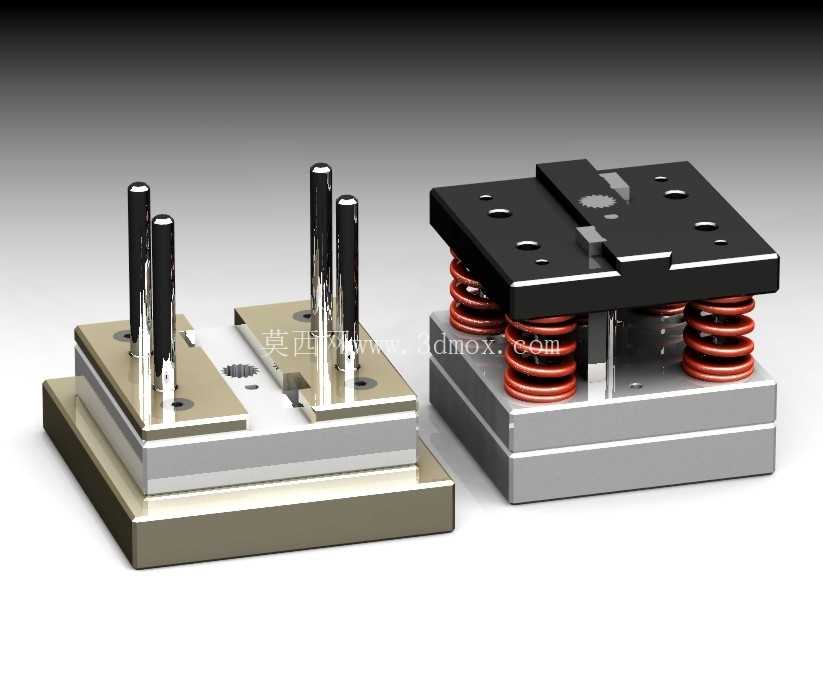

　　模具的工位排布遵循级进模设计的基本逻辑，沿条料送进方向依次设置初始定位、侧刃切边定距、坯料预冲、齿形分步冲裁、精整、落料工位，每个工位的凸模固定方式采用台肩固定加止转销结构，避免长期冲裁振动导致凸模转动移位，凹模采用镶拼式结构，齿形易磨损部位单独制作镶块，磨损后可快速更换镶块，无需整体报废凹模，降低模具后期维护成本。设计过程中重点考虑了条料的搭边值选取，针对棘轮齿形的不规则轮廓，搭边值设置为1.5倍料厚，既保证条料送进过程中的刚性，避免条料在送进过程中被拉断，又尽可能提高材料利用率，减少边角料浪费；模具的闭合高度、安装槽尺寸适配市面主流160吨-250吨开式可倾压力机的安装参数，模柄直径采用标准φ50mm规格，上模座的安装孔位与压力机滑块T型槽位置匹配，下模座通过压板即可固定在压力机工作台上，无需额外制作过渡安装板，降低产线适配成本。

　　外形尺寸方面，整套模具的长宽尺寸控制在680mm×420mm范围内，闭合高度为320mm，满足常规中小型冲床的工作台开档尺寸与滑块行程要求，安装时需保证上下模的导柱导套滑动顺畅无卡滞，凸凹模的初始间隙根据料厚调整为料厚的8%-12%，冲压作业前需在导柱、导套配合面涂抹润滑脂，减少配合面的磨损，延长模架使用寿命。在实际投产调试阶段，需先采用条料进行手动试冲，逐工位检查冲裁断面质量，当出现齿形塌角过大、毛刺超差时，需对应调整凸凹模间隙或检查凸模是否出现崩刃，调试合格后再连接自动送料机构进行连续生产，生产过程中需定期检查弹簧预紧力、导柱润滑状态以及凸凹模刃口磨损情况，避免带病作业导致模具整体损坏。
