立式蒸汽动力装置配反向传动齿轮结构

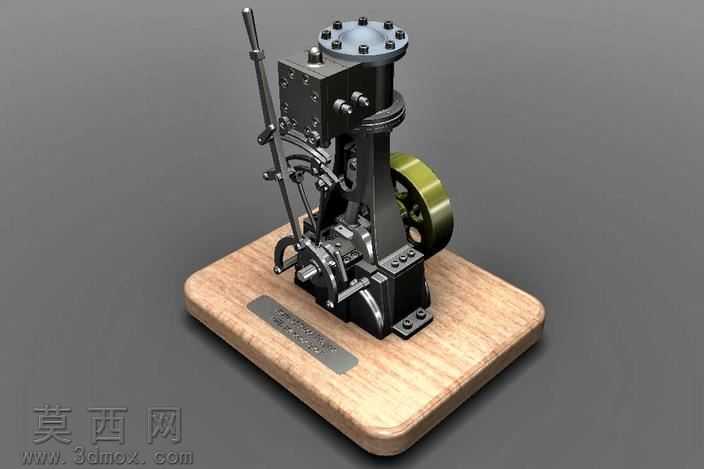

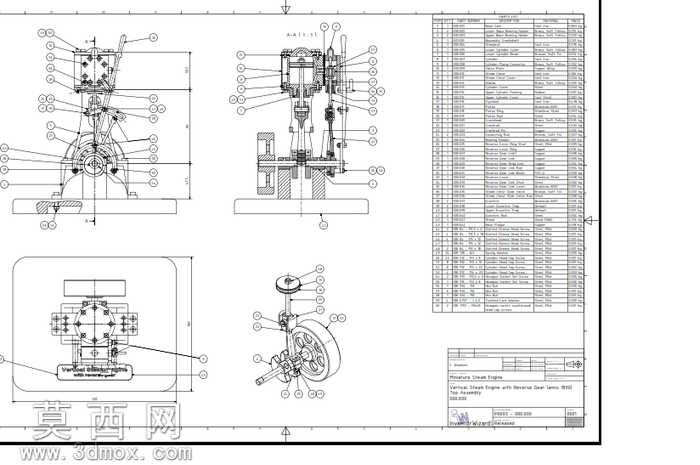

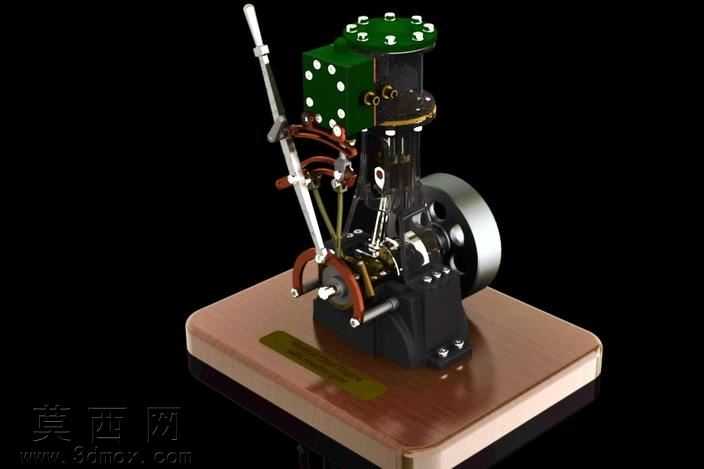

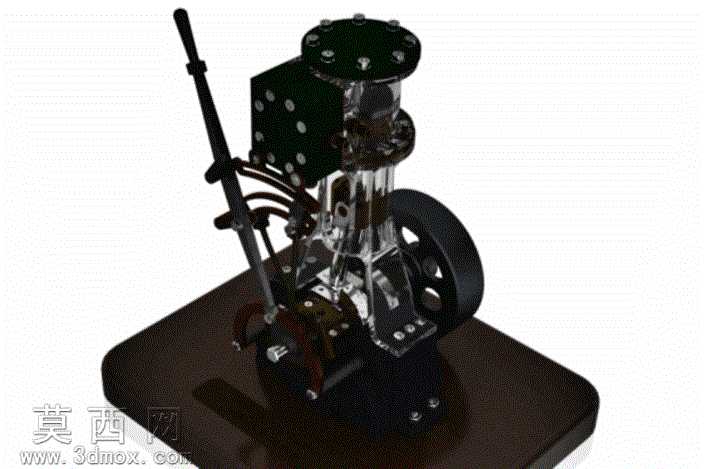

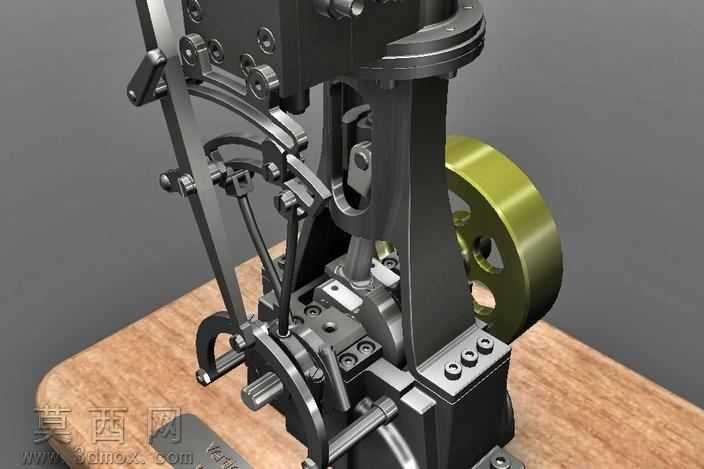

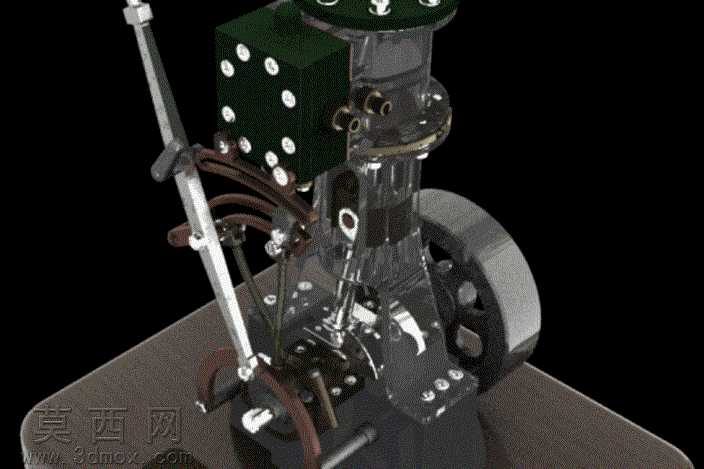

本作品为立式蒸汽动力装置搭配反向传动齿轮的三维建模成果，建模过程严格遵循老式蒸汽引擎的真实机械逻辑，先梳理整体动力传递路径：从立式气缸的蒸汽做功输出，经连杆机构传递至曲轴，再通过反向齿轮组改变传动方向，最终带动飞轮完成动力输出，每一处结构的尺寸比例都参考复古蒸汽机的经典设计参数，保证机械运动逻辑的合理性。建模阶段先完成核心部件的参数化搭建：立式气缸部分采用分体式建模，分别制作缸体、缸盖、紧固螺栓、蒸汽管路接口，缸盖的螺栓孔采用圆周阵列方式生成，保证孔位均匀分布，蒸汽管路的弯曲弧度按照真实走管逻辑绘制扫掠路径，避免管路与缸体、支架出现干涉。反向齿轮组部分严格按照齿轮啮合参数建模，齿形采用标准渐开线轮廓，保证两个反向传动齿轮的啮合间隙处于合理范围，既不会出现卡滞也不会有过大传动虚位，齿轮与传动轴的配合位置添加了轴肩、键槽的细节结构，还原真实的装配定位逻辑。机身支架部分采用框架式结构，分别制作立柱、安装底板、操纵杆支座，操纵杆的铰接位置预留了转动间隙，还原操纵结构的活动特性，飞轮部分采用轮辐式结构，轮缘做了加厚处理来模拟真实飞轮的配重效果，安装底板添加了沉头安装孔的细节，还原整机的固定安装结构。材质与渲染阶段，针对不同部件匹配对应材质：缸体、支架、飞轮等金属结构件采用发黑处理的金属材质，添加细微的使用划痕与氧化质感，蒸汽管路采用黄铜材质，还原老式蒸汽机的管路材质特征，透明检视部分采用高透玻璃材质，添加轻微的折射与反射效果，安装底座采用深色哑光木质材质，表面添加细微的木纹纹理来提升真实感。渲染时采用侧上方主光源搭配底部补光的布光方案，突出金属部件的轮廓反光与玻璃部件的通透质感，阴影采用软阴影参数，让整机呈现出沉稳的复古机械质感，所有可活动部件的装配关系都按照真实机械结构设置，可直观演示蒸汽动力从直线做功到旋转输出、再经反向齿轮改变转向的完整传动过程，完整还原了1830年前后立式蒸汽引擎搭配反向齿轮的经典机械结构特征。
