工业气体输送调压管路实训装置

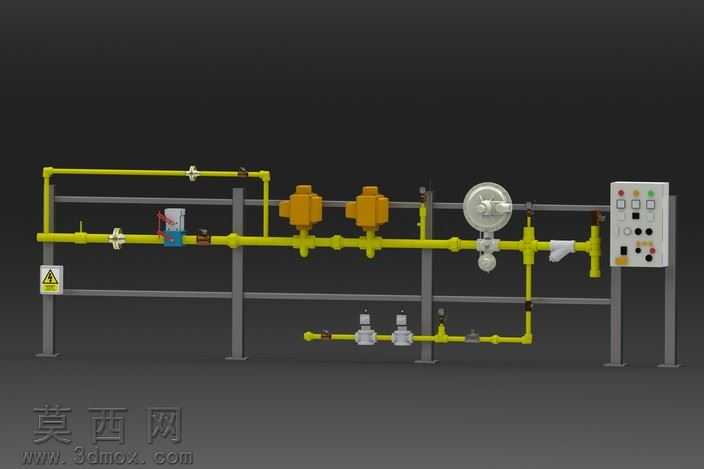

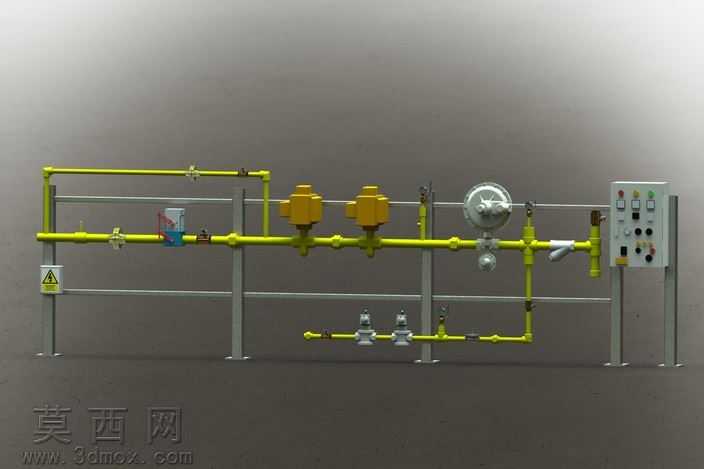

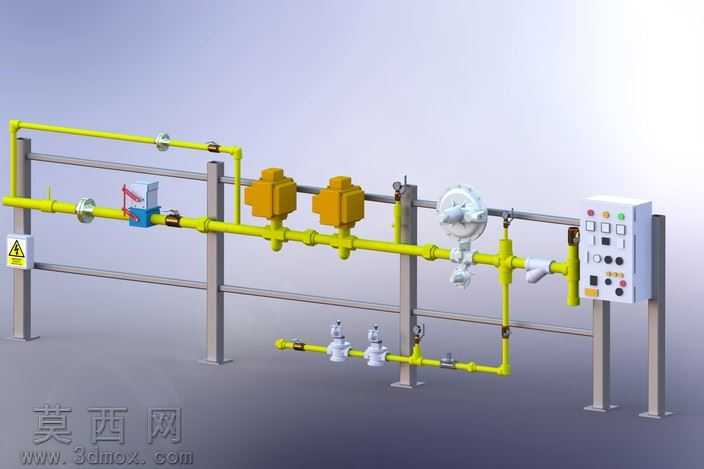

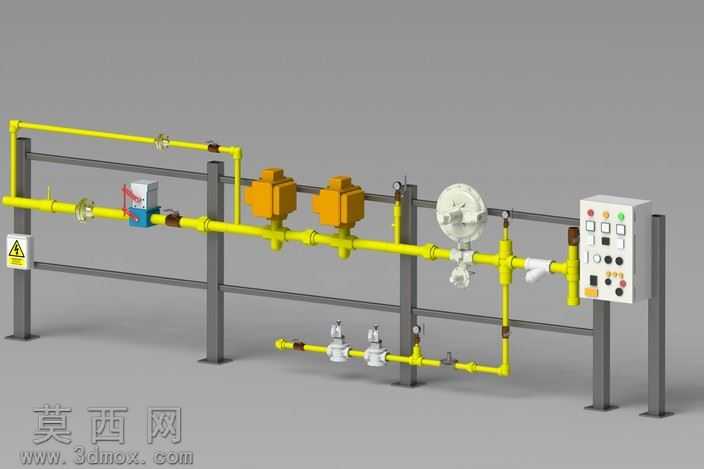

本作品为工业气体输送调压管路实训装置三维模型，采用SolidWorks完成全参数化建模，整体还原工业现场可燃气体输送支路的完整结构布局。建模阶段首先搭建灰色方钢焊接支撑框架，按照现场安装的安全间距确定各管路元件的安装高度与横向位置，保证管路排布符合工业安装规范，避免元件干涉。管路主体采用亮黄色警示配色的无缝钢管建模，通过法兰、螺纹接头完成各段管路的拼接，管路上依次布置手动切断球阀、带红色执行器的紧急切断阀、橙色过滤调压装置、白色膜片式调压阀、高低压取压传感器、末端放散阀组，下方支路配套三个白色手动控制阀，还原真实气体调压支路的元件配置。模型右侧设置独立的电控柜，柜体采用浅灰色钣金材质建模，表面排布电源指示灯、功能按钮、转换开关、数显仪表等元件，还原现场电控单元的操作界面；管路左侧设置带高压警示标识的电气接线盒，还原现场防爆接线的结构细节。材质渲染阶段，金属管路采用半光泽黄色烤漆材质，支撑框架采用哑光深灰喷塑材质，调压阀、阀门等元件分别对应铸铝、黄铜、工程塑料的材质属性，电控柜表面做细微的磨砂质感处理，按钮、指示灯分别赋予红、绿、黑等对应色彩的半光泽材质，整体渲染效果贴近真实工业装置的视觉质感。结构设计上完全遵循燃气输送管路的设计规范，明确区分主输送管路与支路放散管路的管径差异，各元件的安装位置预留操作维护空间，支撑框架的支脚设置方形安装底板，还原现场地脚固定的结构形式，可作为职业院校燃气输配实训、管路安装教学的演示模型，也可作为工业现场管路改造的方案参考模型，所有零件均做参数化关联，可根据实际工况调整管路通径、元件型号、框架尺寸，适配不同的气体输送场景需求。
