带刹车静音家具万向脚轮三维设计模型

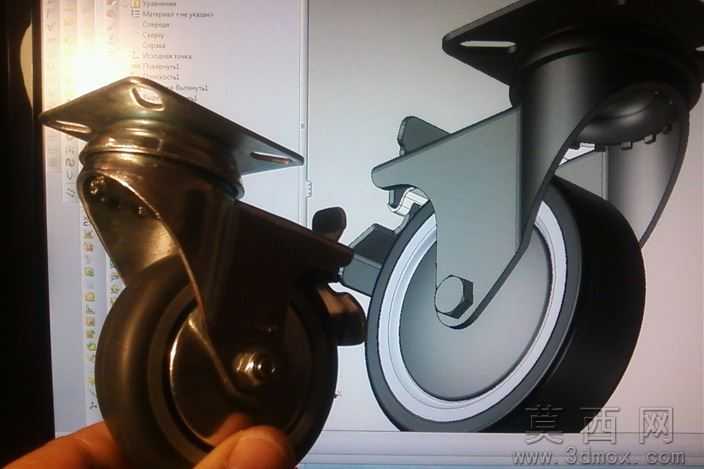

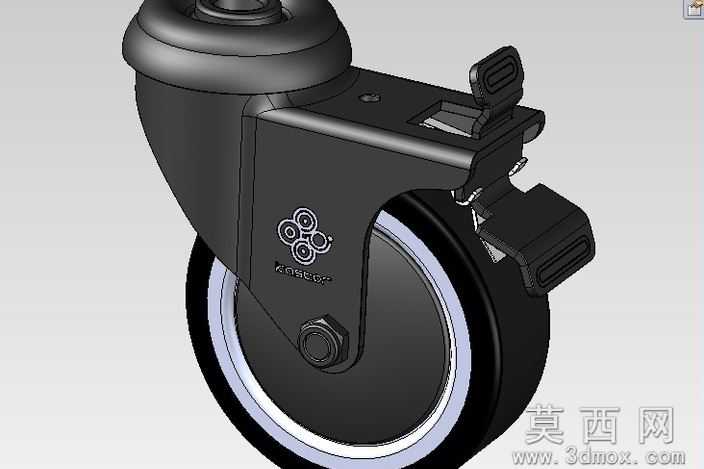

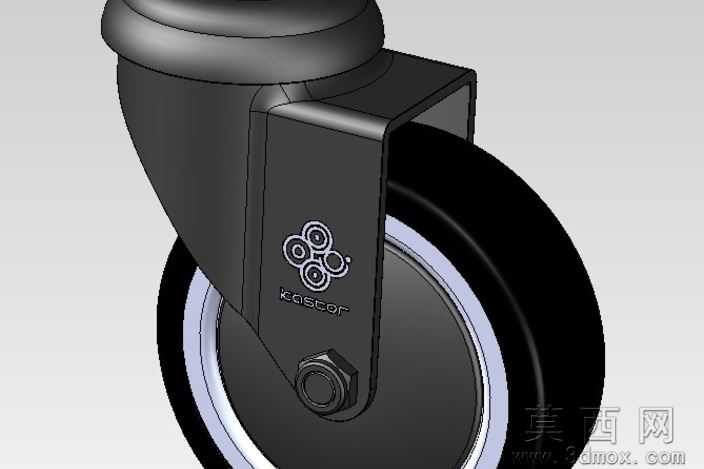

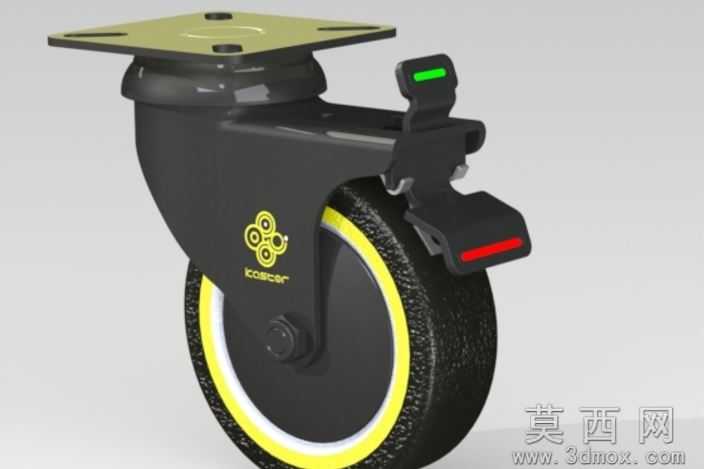

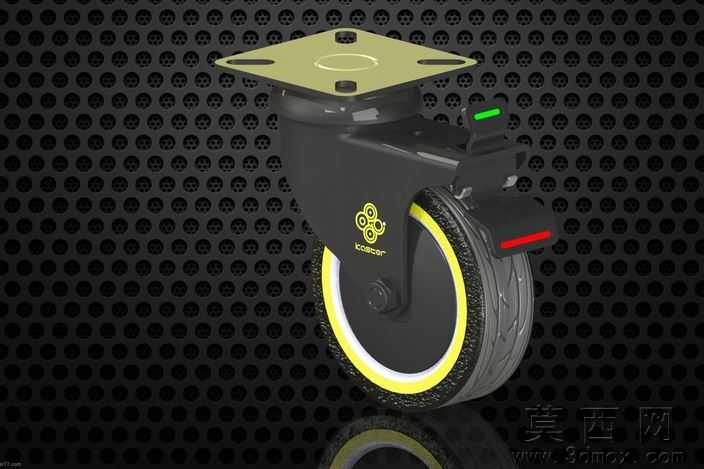

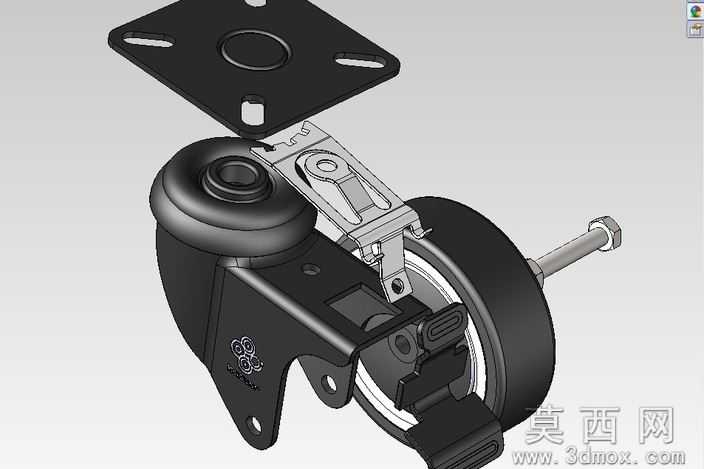

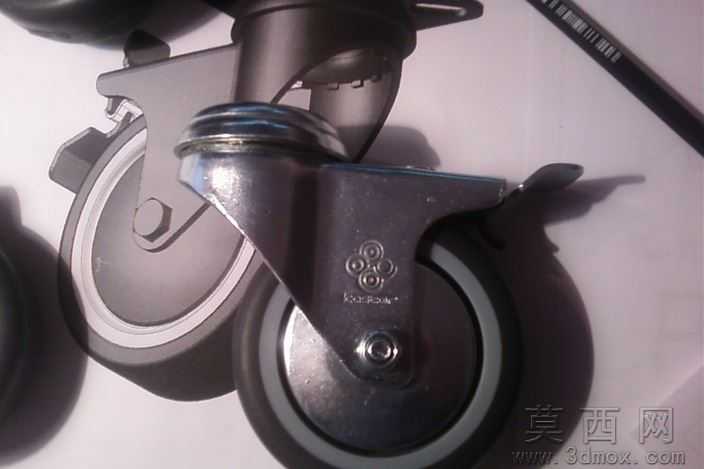

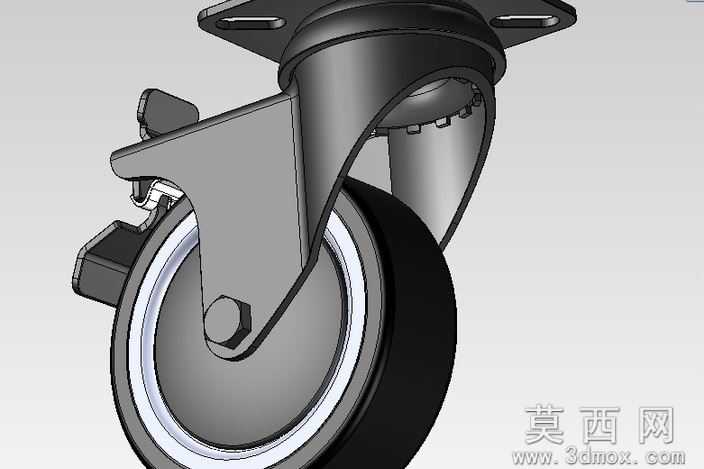

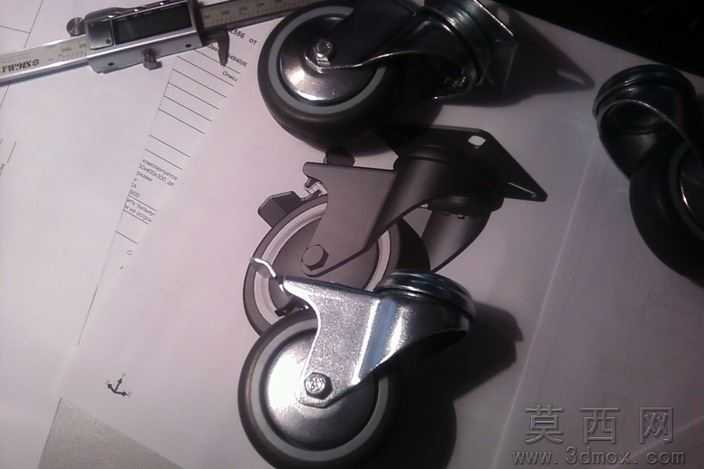

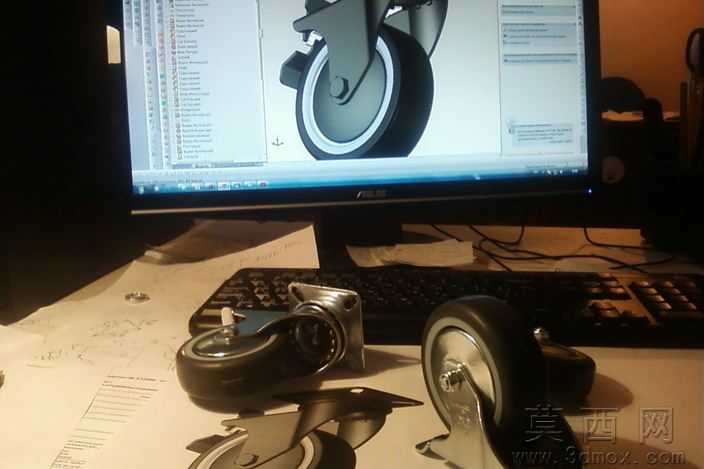

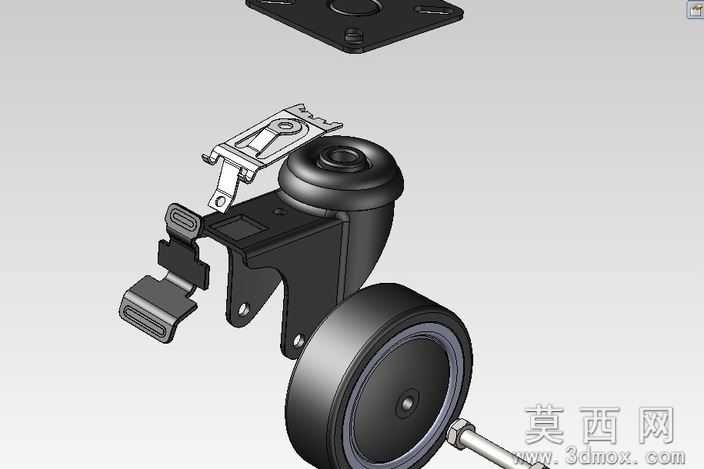

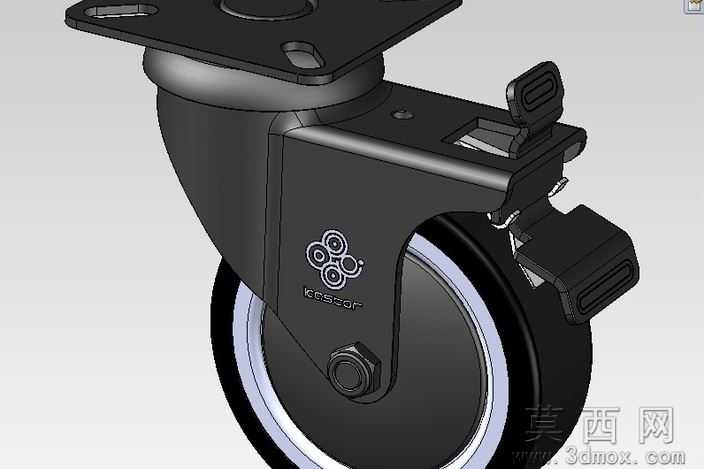

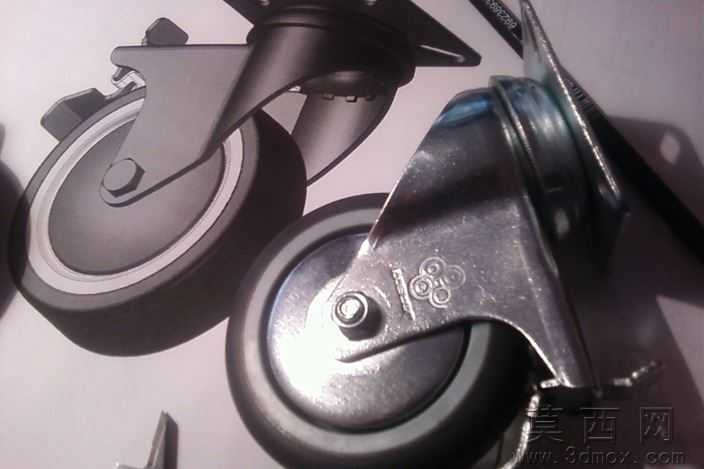

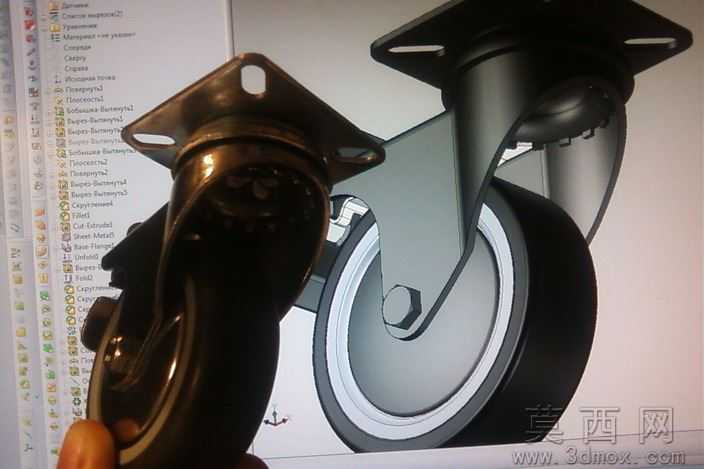

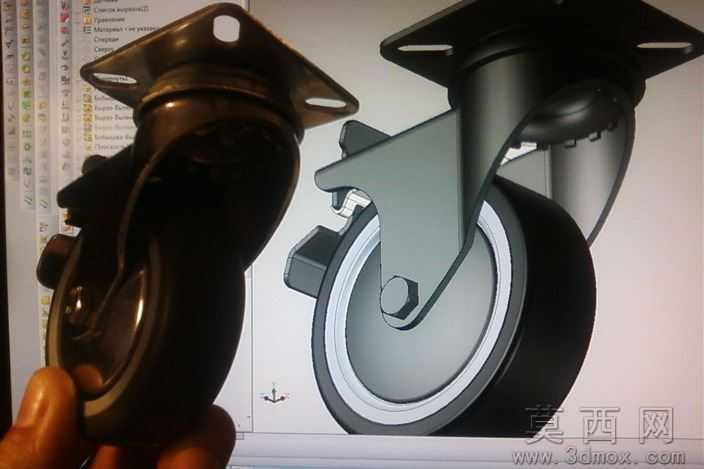

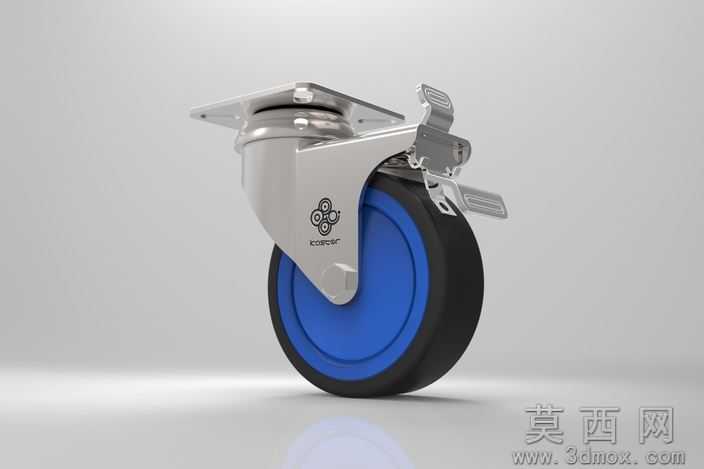

本模型为带刹车功能的静音家具万向脚轮，建模流程遵循工业级零部件设计规范，首先通过草绘绘制轮体、支架、安装顶板、刹车组件的截面轮廓，依次通过旋转、拉伸、切除、倒角等基础特征完成单个零件的实体构建，再对转向轴承、刹车拨片、固定铆钉等细小标准件进行参数化建模，最终在装配环境下按照实际装配约束完成所有零件的配合，添加干涉检查确保各部件运动无冲突，整体建模逻辑清晰，特征树完整可编辑，方便后续根据需求修改尺寸参数。参数设计层面，该脚轮对应型号规格为D75H100，轮体直径75mm，整体安装高度100mm，安装顶板采用标准家具安装孔距设计，轮面厚度、支架板材厚度、刹车组件的触发行程均按照实际工业脚轮的生产标准设定，所有尺寸参数可直接对接生产加工环节，无需二次调整。渲染材质部分，轮体采用蓝色静音TPR软胶材质，还原软胶的哑光磨砂质感与轻微弹性视觉效果，轮芯为高强度PP硬塑料材质，支架与安装顶板采用镀锌钢板材质，还原金属表面的细腻镀锌光泽与金属反光特性，刹车拨片、铆钉等小部件采用不锈钢材质，场景添加柔和的环境光与地面反射效果，最终渲染效果真实还原实物的外观质感，可直接用于产品宣传展示。结构原理层面，该脚轮为万向转向结构，支架与安装顶板之间内置推力轴承，可实现360度水平方向自由旋转，满足任意方向的移动需求；附带的金属刹车组件可通过拨片触发，同时锁定轮体的转动与支架的转向，双重锁定确保家具放置时的稳定性，轮体采用软胶包硬芯的结构，滚动时可有效吸收震动降低噪音，适配对静音有要求的家居、办公场景。软件兼容层面，模型原生基于SolidWorks2011版本搭建，同时导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件的用户均可直接打开编辑，无需担心版本不兼容或特征丢失问题，附带的效果文件可直接查看成品渲染效果。研发教学应用层面，该模型可作为家具五金配件研发的参考原型，帮助设计人员快速调整脚轮参数适配不同家具产品，也可作为机械制图、三维建模课程的教学案例，帮助学习者掌握钣金类零件建模、标准件装配、运动约束设置、干涉检查等实用技能，还可用于脚轮生产企业的产品选型展示，直观呈现产品结构与外观特点。
