带刹车平板式TPR万向脚轮结构设计

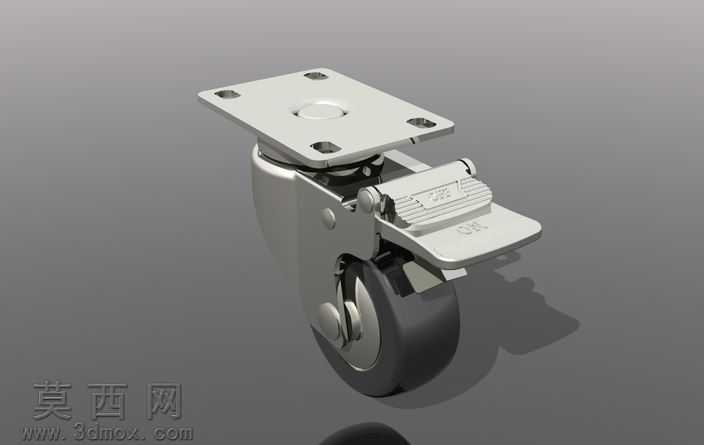

本模型为带刹车功能的平板式万向TPR脚轮，整体采用三维建模软件完成全参数化设计，建模过程严格遵循工业脚轮的实际生产尺寸标准，还原了脚轮各部件的真实装配关系与结构细节。模型整体分为顶部安装平板、回转支承结构、刹车制动组件、轮架支架、TPR滚轮五大核心部分，各部件间的配合公差均按照通用五金配件的装配要求进行设定，可直接用于后续的工程出图、结构验证与生产参考。

建模过程中，首先完成顶部镀锌钢板安装平板的特征绘制，精准还原了四个安装孔的位置、孔径与平板的冲压弯折结构，平板表面的镀锌金属质感通过材质参数调整实现，还原了冷轧钢冲压件的哑光金属光泽。回转支承部分还原了内置球轴承的转动结构，建模时对钢珠、保持架、上下回转盘的配合间隙做了精准设定，保证万向转动功能的结构合理性，可直观展示脚轮360度水平回转的运动原理。

刹车组件是本模型的设计重点，完整还原了脚踏式刹车的联动结构，包括刹车踏板、锁止卡块、刹车片的铰接关系，当踏板踩下时，锁止结构可同时卡紧回转盘与滚轮，实现万向转向与滚轮滚动的双重锁止，建模时对各铰接点的转动行程做了运动仿真验证，确保刹车动作的逻辑符合实际产品的使用逻辑。轮架部分采用镀锌钢板冲压成型的结构设计，还原了支架的弯折弧度、铆接点的结构特征，金属材质的粗糙度、反光度参数均按照实际镀锌工件的表面特性进行调整，渲染效果贴近真实产品外观。

滚轮部分采用弹性TPR材质，建模时还原了滚轮的双层结构，外层为软质TPR胎面，内层为硬质塑料轮芯，胎面的静音防滑纹理、轮芯与轴承的配合结构均做了精细化处理，材质渲染时区分了TPR材质的软质哑光质感与塑料轮芯的硬质光滑质感，直观展现不同部件的材质差异。整体模型装配逻辑清晰，各部件无干涉问题，所有特征均为可编辑参数，可根据实际负载需求调整安装板尺寸、滚轮直径、支架厚度等参数，适配不同的设备安装场景，可用于工业设备、物流推车、医疗设备等场景的脚轮选型参考与结构设计验证。
