阿尔法罗密欧正时皮带涨紧轮结构设计

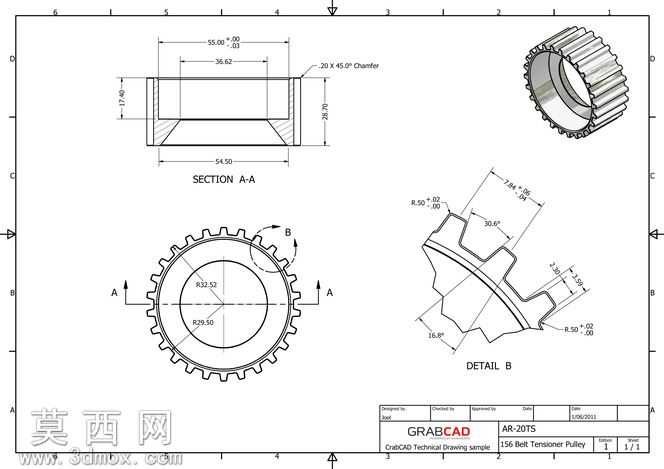

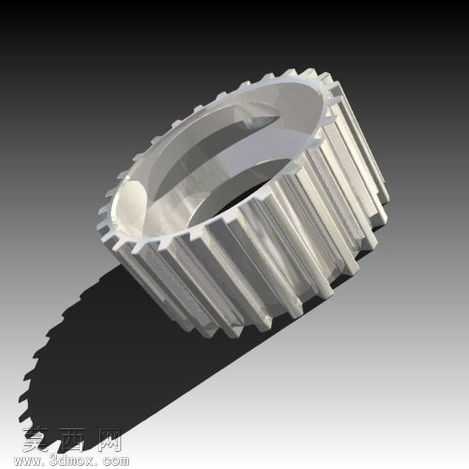

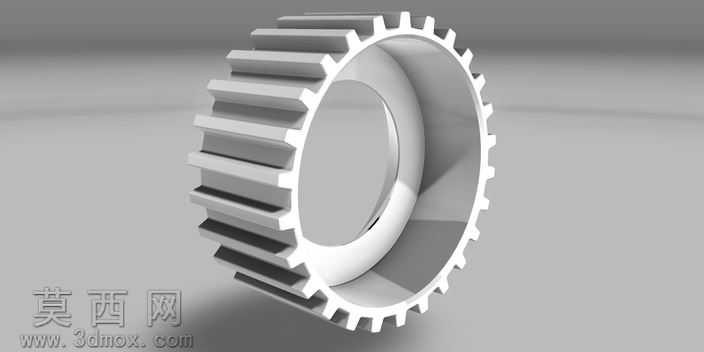

该作品为适配阿尔法罗密欧车型的正时皮带涨紧轮三维设计，建模阶段严格遵循机械传动设计规范，以正时传动系统的实际工况需求为核心逻辑展开。建模过程中首先确定涨紧轮的核心功能定位：作为正时传动系统的张力调节部件，需在长期运转中维持正时皮带的合理张紧度，避免皮带跳齿、松弛脱落，保障配气机构的正时精度，因此整体结构围绕轮体强度、齿形啮合精度、运转同轴度三大核心指标搭建。轮体主体采用环形薄壁带齿结构，外圆周的轮齿齿形经过参数化校准，齿廓曲线、齿距、齿高参数完全匹配对应正时皮带的齿槽规格，建模时对齿根过渡圆角做了优化处理，可有效分散齿部啮合时的应力集中，降低长期运转下的齿部磨损速率，提升部件使用寿命。轮体的内孔为轴承安装位，建模时严格控制内孔的尺寸公差与圆柱度，保证与配套轴承的配合精度，避免运转过程中出现偏心晃动，减少传动过程中的振动与异响。轮体的剖面结构设计中，在内壁与外圈轮齿的衔接位置设置了锥形加强筋结构，在不额外增加轮体整体重量的前提下，大幅提升了轮体的径向结构强度，可承受皮带张紧状态下的径向压力，避免轮体受压变形影响传动精度。细节结构上，轮体端面设置了符合工艺要求的倒角结构，既去除了机加工过程中可能产生的锐边毛刺，也便于装配过程中轴承的压装对位，同时避免运转过程中锐边对皮带侧边造成异常磨损。齿形局部的细节建模中，对齿顶、齿侧的过渡曲面做了平滑处理，保证与皮带齿槽啮合时的接触面积均匀，减少局部应力过大造成的皮带磨损。整个建模过程完全遵循机械加工的工艺要求，所有结构尺寸均标注了合理的公差范围，既保证部件的装配适配性，也兼顾了实际量产时的加工可行性，可直接用于后续的工程图导出、样件加工以及装配验证，能够满足正时传动系统长期高负荷运转的使用需求。
