汽车悬架用螺旋弹簧避震器三维结构设计

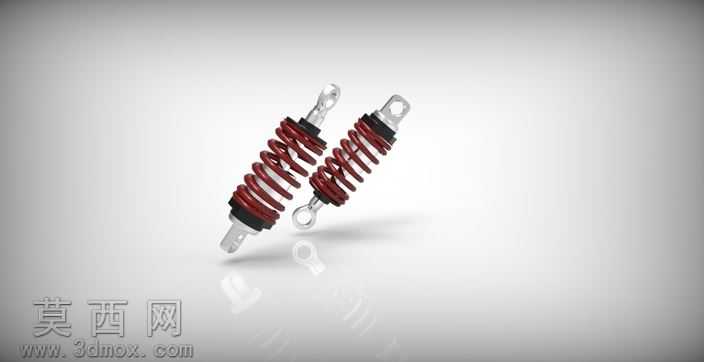

本避震器三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械零部件设计规范，完整还原了车用螺旋弹簧式避震器的全部结构细节。建模初期先梳理产品的功能逻辑：避震器作为车辆悬架系统的核心缓冲阻尼部件，需要同时承载车身垂向载荷、吸收路面冲击产生的振动能量，因此建模时优先确定核心部件的装配基准，以阻尼筒的中心轴线作为全局装配参考轴，保证各部件同轴度符合实际装配公差要求。模型包含上下安装吊耳、螺旋减震弹簧、阻尼筒体、端部密封结构、连接衬套等全部构件，每个零件均单独创建参数化特征，可通过修改弹簧线径、螺距、筒体直径、吊耳安装孔距等关键参数快速调整模型规格，适配不同车型的悬架设计需求。材质与渲染环节，针对不同部件的实际材质属性分别设置参数：螺旋弹簧采用65Mn弹簧钢材质，渲染时赋予高反射金属质感，表面做细微氧化纹理处理，还原弹簧钢热处理后的暗红棕金属色泽；阻尼筒体采用冷轧钢材质，表面做镀锌钝化处理，呈现哑光银灰色金属质感，边缘添加细微倒角反光效果；上下安装吊耳采用锻钢材质，表面做喷塑处理，设置半哑光深灰质感；连接衬套采用橡胶材质，添加轻微漫反射属性，还原橡胶件的柔和哑光质感。场景渲染采用渐变灰色背景，搭配柔和的三点布光，主光从侧上方45度投射，突出弹簧的螺旋曲面光影层次，辅光补亮部件暗部细节，轮廓光勾勒模型边缘，避免金属部件与背景融合，最终渲染效果清晰展现各部件的装配关系与材质特征。结构设计上，螺旋弹簧采用等螺距圆柱螺旋结构，建模时通过螺旋扫掠特征生成，保证弹簧圈与圈之间的间隙均匀，避免工作时出现并圈干涉；阻尼筒体与上下吊耳的连接部位做加强筋结构处理，提升部件连接强度；安装吊耳的孔位添加衬套安装位特征，还原实际产品的橡胶衬套装配结构，保证模型可直接用于后续的装配干涉检查、运动仿真分析。设计过程中充分考虑避震器的工作行程，预留了足够的弹簧压缩空间与阻尼杆伸缩余量，模型装配完成后可直接添加运动约束，模拟避震器受载压缩、回弹的动态工作过程，验证结构运动过程中是否存在干涉问题，为后续的工程图纸输出、实物样机试制提供精准的三维数据支撑。
