家用嵌入式亚克力浴缸SolidWorks设计模型

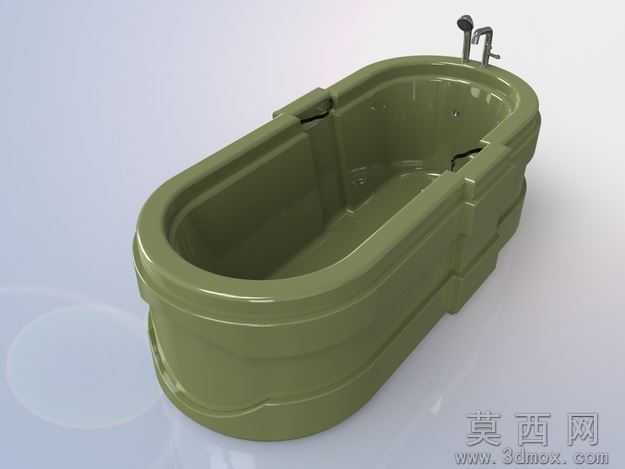

本款浴缸三维模型采用SolidWorks2011版本完成全参数化建模，建模流程遵循卫浴产品工业设计规范，首先通过草绘绘制浴缸俯视轮廓与纵向截面曲线，利用放样凸台命令生成缸体基础曲面，随后通过抽壳命令设置均匀壁厚，对缸体边缘做圆角过渡处理，避免应力集中同时符合人体工学倚靠需求，再分别搭建龙头安装位、扶手卡扣位、底部支撑脚的独立特征，所有特征均保留完整参数树，支持后续尺寸调整与结构修改。参数设计阶段严格参照家用嵌入式浴缸通用尺寸规范，缸体长度适配常规浴室预留空间，内部躺卧区域做弧度优化，贴合人体背部、腿部曲线，缸沿宽度满足置物需求，龙头安装孔位尺寸匹配市面主流冷热水混水阀规格，底部排水孔位置做下沉式导流设计，保证排水顺畅无积水。渲染材质方面，缸体主体设置为高光亚克力材质，调整反射率与粗糙度参数还原陶瓷级光洁质感，金属龙头部分采用镀铬金属材质，模拟真实卫浴五金的亮面反光效果，场景添加柔和环境光与地面反射，呈现产品安装后的真实视觉效果。结构原理上，模型还原了嵌入式浴缸的安装适配结构，缸体外侧预留安装卡扣位，可与浴室台面完成固定，内部曲面做防滑弧度处理，扶手安装位做加强筋结构提升承重能力，底部支撑结构可分散缸体满水后的整体重量，避免长期使用出现形变。软件兼容层面，模型除原生SolidWorks格式外，同步导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Rhino等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，不同格式均保留完整装配结构，无破面、特征丢失问题。研发教学应用层面，该模型可用于卫浴产品设计课程的曲面建模教学案例，帮助学习者掌握放样、抽壳、曲面圆角等常用建模命令，也可作为家装浴室布局设计的素材，用于效果图渲染、空间尺寸校验，同时可为卫浴生产企业提供产品改型设计的基础模型，缩短新品研发的建模周期，也适合三维建模初学者练习家居卫浴类产品的建模思路与参数设置方法。
